Bergstrom INTEGRAL POWER II Montageanweisungen Seite 58

INTEGRAL POWER II
GE

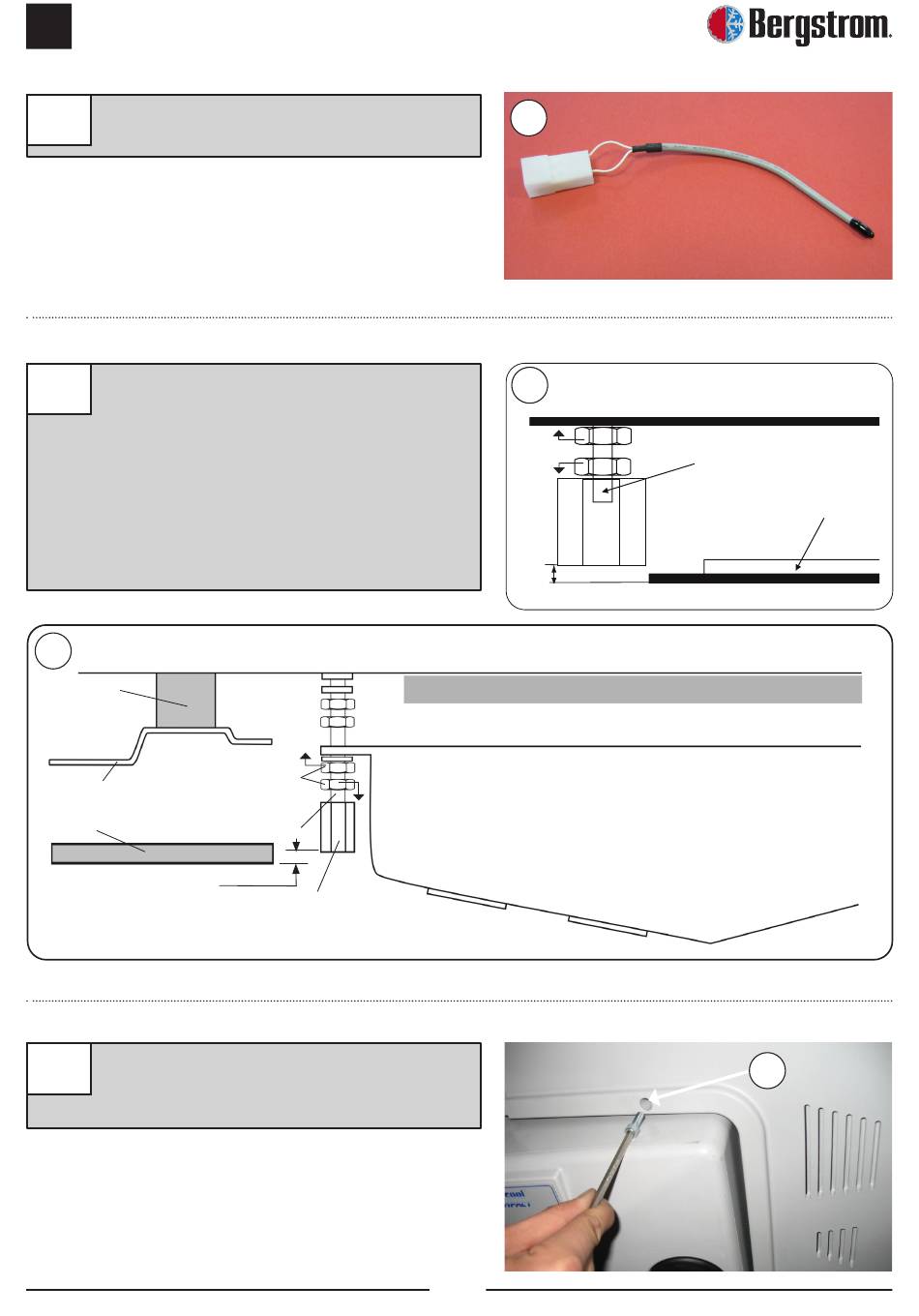

Abluftsensor an der am Lufteinlass
15
angebrachten Klemme anschließen.
Eine Mutter M6 (A) hinter der
16
Befestigungsmutter der inneren
Luftverteilertafel an allen Stiftschrauben
anbringen. Sechskant-Verbindungsmuttern
M6 eindrehen, bis sie 1 mm über dem Bezug
herausstehen. Muttern M6 (A) dieses Punkts
herausschrauben, bis sie an den Sechskant-
Verbindungsmuttern anstoßen, und gegen
diese anziehen.
16
EPDM-
Dichtung
Kabinendecke
Verkleidung
Stiftschraube M6
Konsole anhand von (4)
17
Innensechskantschrauben M6/100x15
anbringen.
Grundplatte
(A)
Mutter M6
1 mm.
Sechskantschrauben M6
15
16
Ca. 1
mm
58
Grundplatte
Hexagonalschraube
(A)
Befestigung Frontteil
Verkleidung
Schaumgummi
Innere
Luftverteilertafel
17
