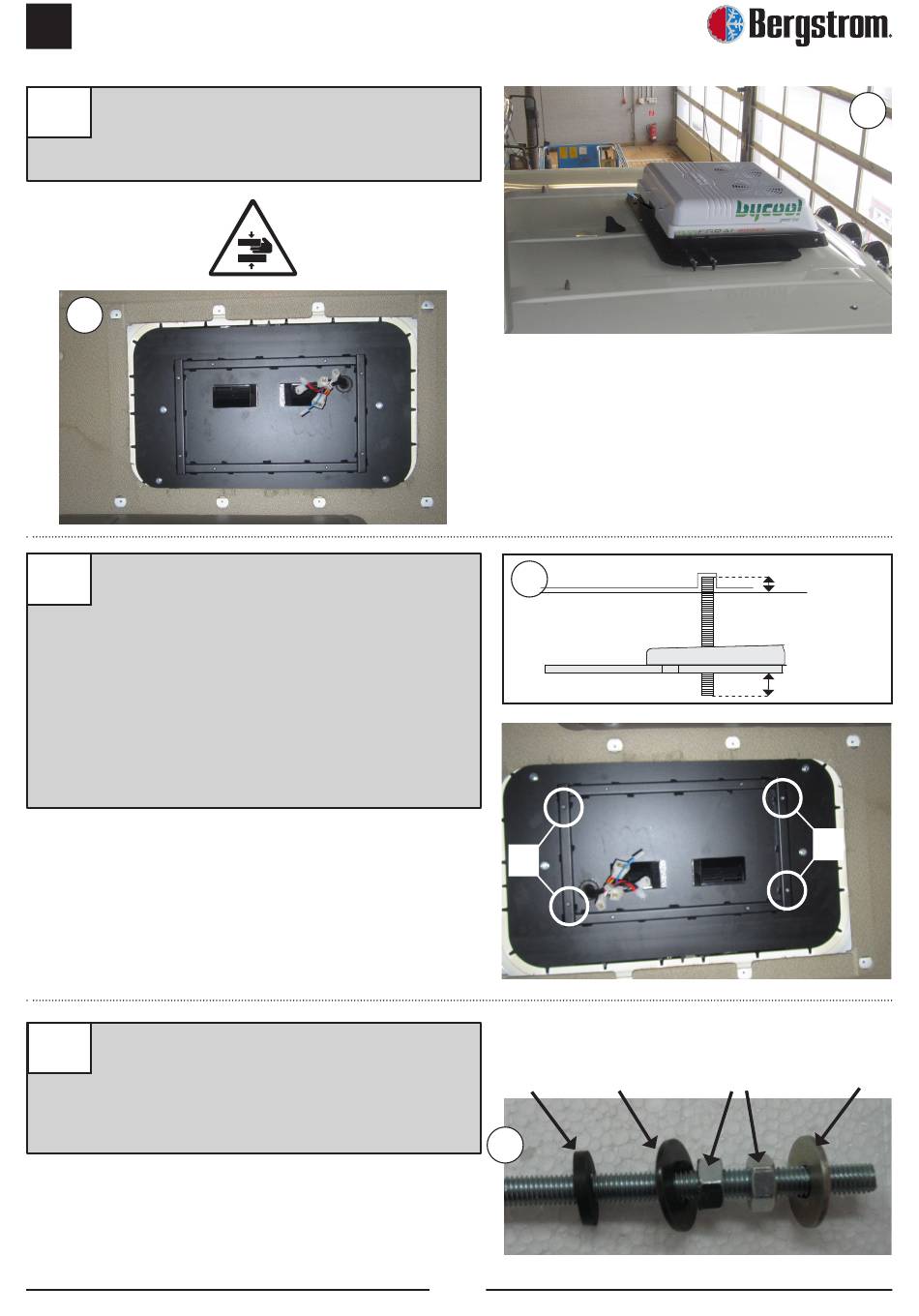

Bergstrom INTEGRAL POWER II Montageanweisungen Seite 54

INTEGRAL POWER II
GE
AUSSENSEITE KABINE:
4
Integral Power II in der Lukenaussparung
positionieren.
4
KABINENINNENSEITE:
5
(4) Stiftschrauben 8/125x100-70 bzw.
120 ca. 5 mm tief in die Windungen der
angegebenen Verstärkungen (*) schrauben.
Das Maß wird gewählt, nachdem die
Befestigungshalterungen aufgelegt worden
sind und unter Berücksichtigung der
Tatsache, dass die Stiftschrauben aus diesen
auf der Unterseite etwa 20 mm herausstehen
müssen.
An jeder Stiftschraube (1)
6
Gummiunterlegscheibe Ø 7, (1) Breitflansch-
Flachscheibe Ø 8, (2) Muttern M8 und
(1) Breitflansch-Flachscheibe Ø 8 in der
angegebenen Reihenfolge anbringen.
5
Grundplatte
Stiftschraube
*
Breitflansch-
Flachscheibe
Gummiunter-
Ø 8
legscheibe
6
54
4
5 mm
Halterung
20 mm
*
Breitflansch-
Flachscheibe
Mutter M8 Ø 8
