Bergstrom INTEGRAL POWER II Montageanweisungen Seite 40

INTEGRAL POWER II
FR

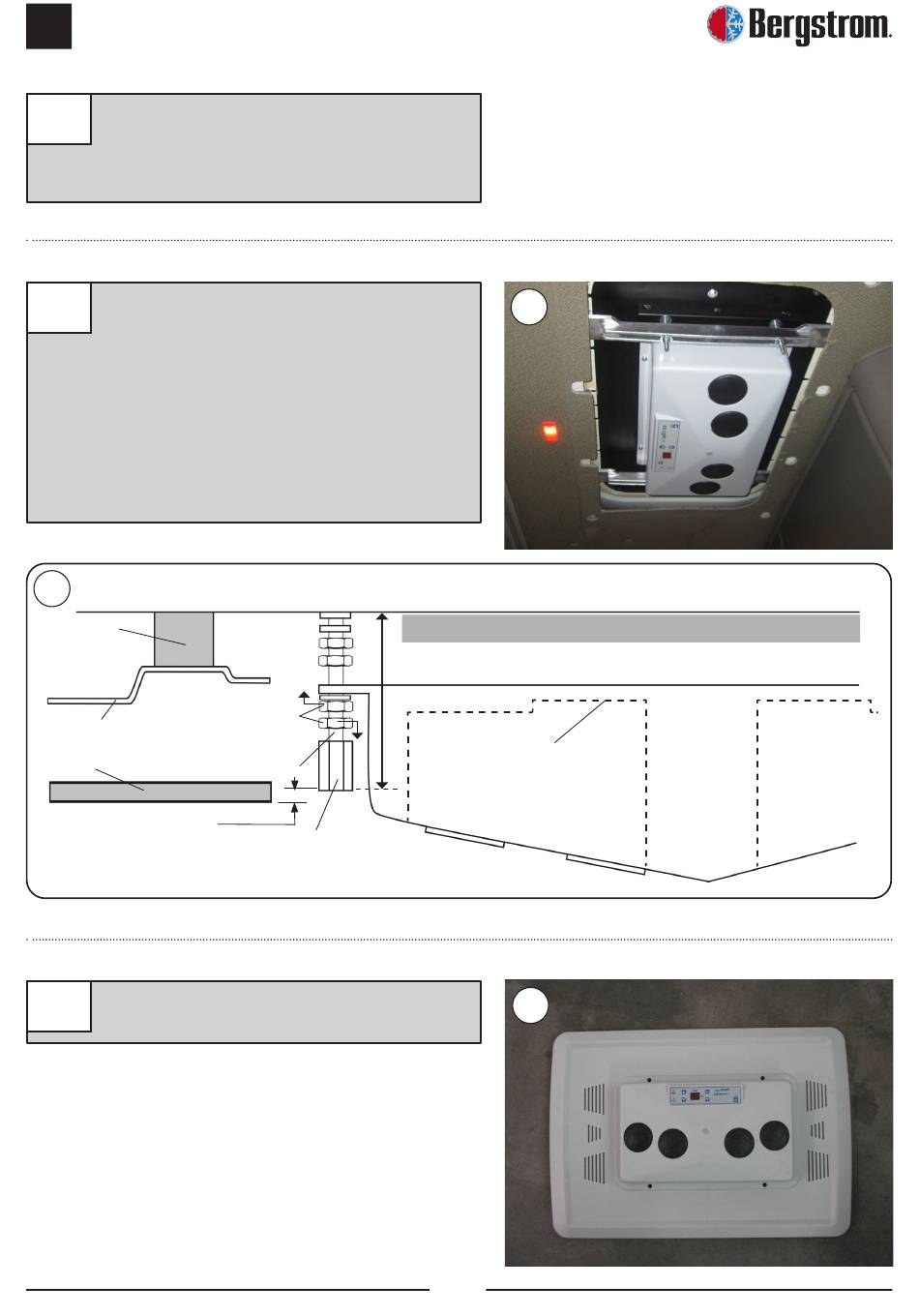

Connecter les câblages de l'équipement à
10
ceux du panneau intérieur de distribution
d'air en faisant coïncider les boîtiers et les
couleurs.
Placer le panneau intérieur de distribution
11
d'air dans les goujons précédents avec (1)
rondelle M6 surface large et (1) écrou M6 sur
chaque goujon. Serrer les écrous jusqu'à ce
que les canalisateurs heurtent le caoutchouc
mousse supérieur.
Important: Les canalisateurs doivent heurter
le caoutchouc mousse supérieur pour éviter
des fuites d´air.
11
Joint
EPDM
Plafond cabine
Tapisserie
Présenter la console et centrer l'équipement.
12
Ensuite, retirer la console.
Base
D
(A)
Écrou M6
Goujon M6
1 mm.
Hexagones M6
11
Canalisateur
12
40
Mousse
Panneau
intérieur de
distribution
d'air
