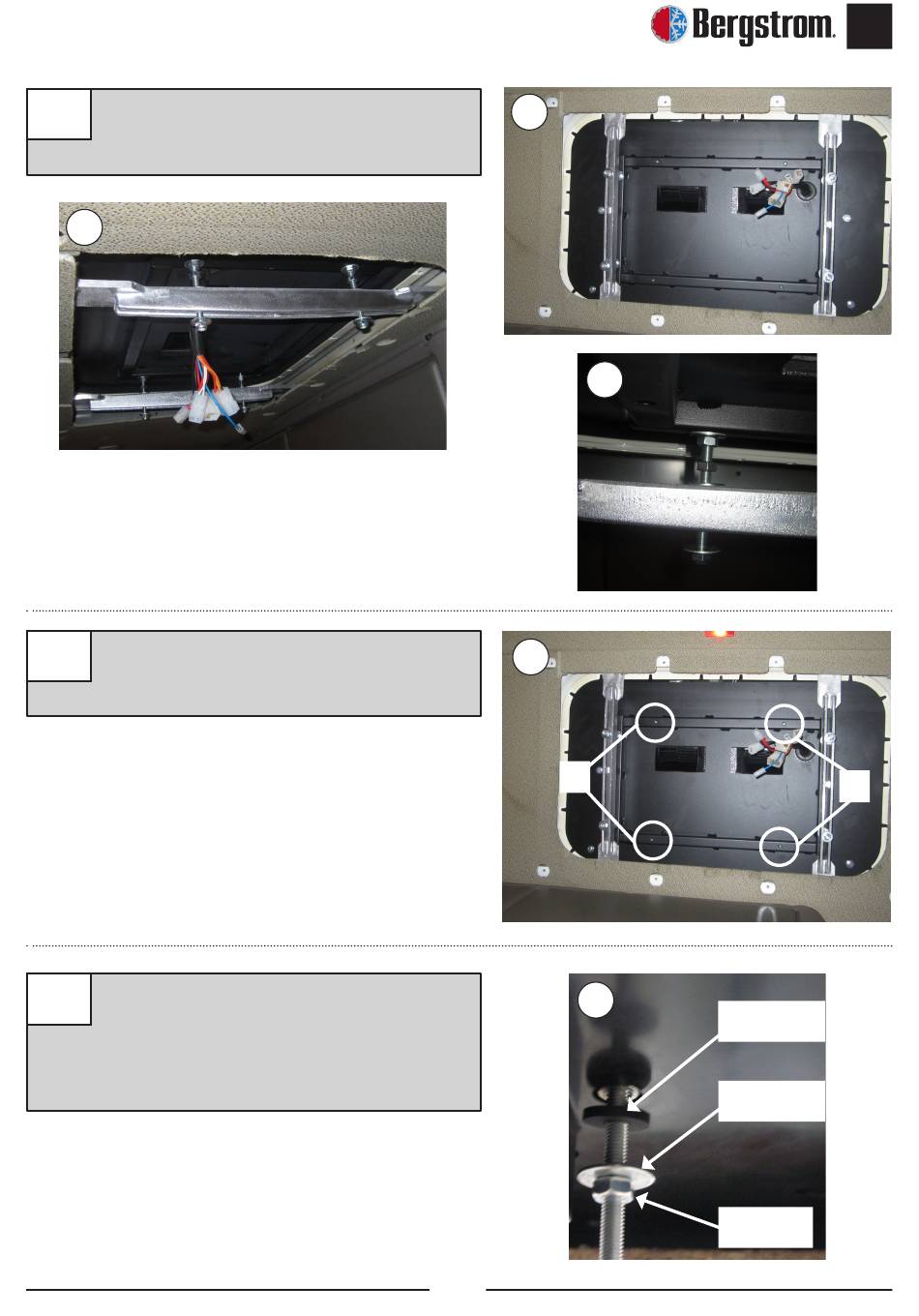

Placer (2) supports de fixation avec (4)
7
rondelles et (4) écrous autobloquants M8,
sans serrer.
7
Visser 10 mm (4) goujons M6 x 55 ou 80,
8
à l'endroit indiqué, selon la distance (D) du
schéma du point 11.
Placer (1) rondelle Ø6 en caoutchouc, (1)
9
rondelle plate Ø6 surface large et (1) écrou
M6 sur chaque goujon de M6. Serrer l'écrou
jusqu'à ce que la rondelle en caoutchouc
reste légèrement opprimée.
7
7
8
*
9
39
FR
*
Rondelle
caoutchouc
Rondelle
surface large
Écrou M6
