Schnittstellen

Schnittstelle: MarConnect RS232C duplex
Verwendbare Datenverbindungskabel:
– Opto RS232C (2m), SUB-D Buchse 9-polig
– 2000 usb (2m), inkl. MarCom Standard
Die Datenübertragung mit Datenverbindungskabel 4346020 ist nicht im Simplex-Betrieb möglich !
Übertragungsparameter
Übertragungsgeschwindigkeit: 4800 Baud, 1 Startbit, 7 ASCII-Bits, gerade Parität, 2 Stopbits
Anschluss
Funktion am Datenkabel
9-polige D-Sub-Buchse
TxD Ausg. 2 .......................................... 2
RxD Eing. 3 .......................................... 3
V+ Versorg. 4 .......................................... 4
V- Versorg. 7 .......................................... 7
Duplexbetrieb (ohne Adapter 4346394)
PC-Seite
? CR

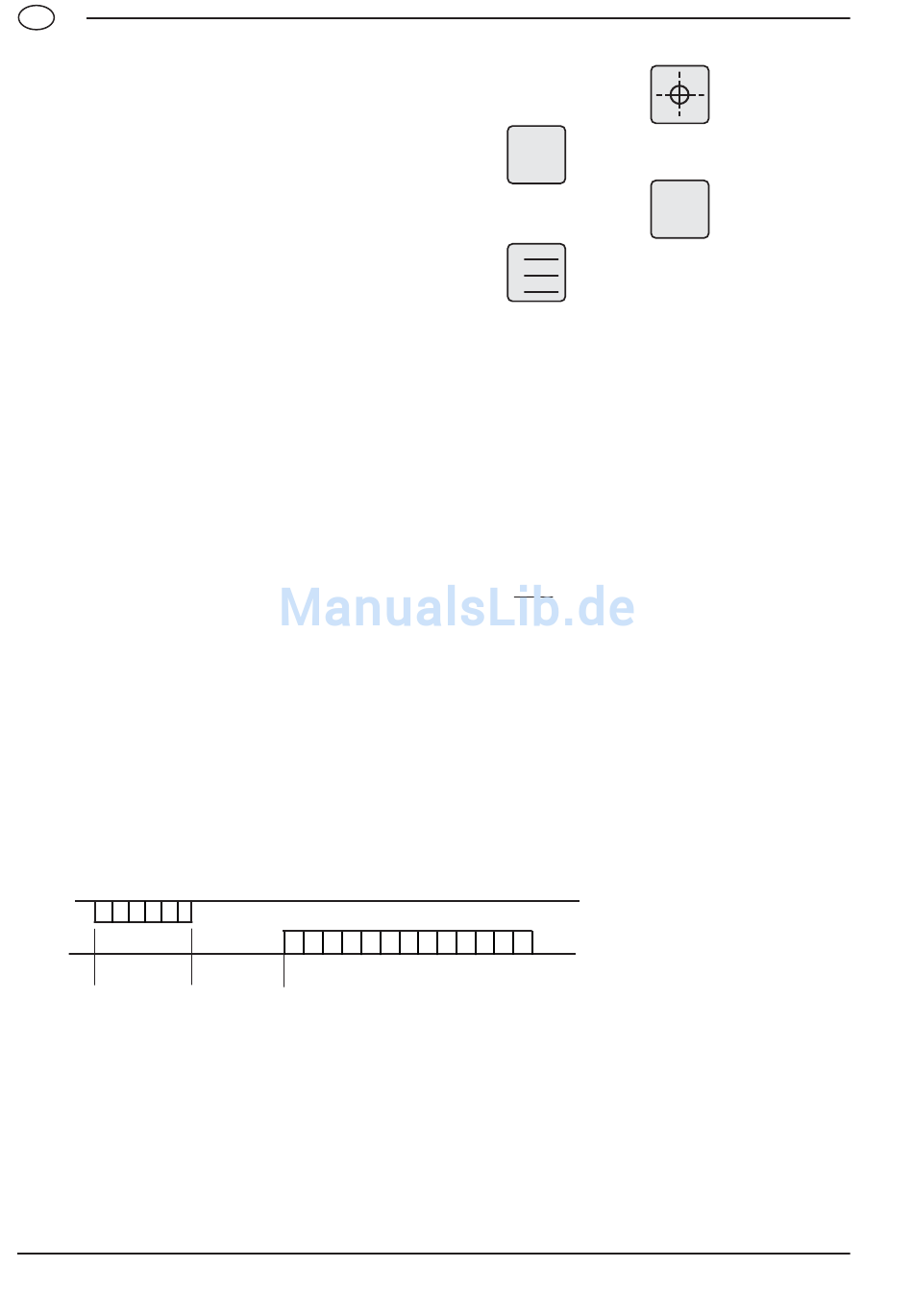

TxD
RxD
4 ms
– In dieser Betriebsart kann ausschließlich der Messwert im Format ±XXX.XX(X)_mm<CR> bzw.
±XX.XXXX(X)_inch<CR> abgerufen werden.
– Liegt zwischen den einzelnen Zeichen eine Pause > 30 ms ( ca. 15 Zeichen), so werden die nachfolgenden
Zeichen als neuer Auftrag interpretiert.
– Nach Empfang eines Auftrages wird der RS232-Empfang gesperrt, bis der Auftrag ausgeführt wurde. Jeder
Antwortstring ist mit einem CR-Zeichen abgeschlossen.
38
Funktion am PC
min. 5 ms
max. 40 ms
M
1
2
3
Bestell-Nr. 4346020
Bestell-Nr. 4346023
RxD
TxD
DTR
RTS
Versorgung
DTR = 'High'-Pegel
RTS = 'Low'-Pegel
A
