Messdaten-Auswahl; Protokollkopf Erstellen - Mahr Digimar 816 CL Bedienungsanleitung

DE
Beschreibung / Ablauf
5.1.4

Messdaten-Auswahl

– Funktionstaste „Messdatenauswahl" betätigen
Aktuelle Einstellung wird angezeigt
– Übertragung Protokollkopf ein und aus
– Übertragung Merkmalnummern ein und aus
– Umschaltung zwischen:
– Durchmesser
– oder Koordinate
– Durchmesser und Koordinate
– Umschalten zwischen automatischer und manueller
Datenübertragung
A bedeutet, dass der Messwert nach der Messung automatisch
übertragen wird.
M bedeutet, dass die DATA-Taste zur Übertragung gedrückt
werden muss.
– Mit „Übernahme"-Taste bestätigen
5.1.5

Protokollkopf erstellen

– Funktionstaste „Protokollkopf" erstellen betätigen.
Der Protokollkopf besteht aus zwei Blöcken:
1. Zwei feste Zeilen bestehend aus:
DIGIMAR 816CL V 1.3A
09.10.08 09:07
Nur im Ausdruck sichtbar
2. Vier frei belegbare Zeilen aus je 18 Zeichen
– Mit „Cursor-Tasten" Zeile auswählen und mit „Übernahme-
Taste" bestätigen
40

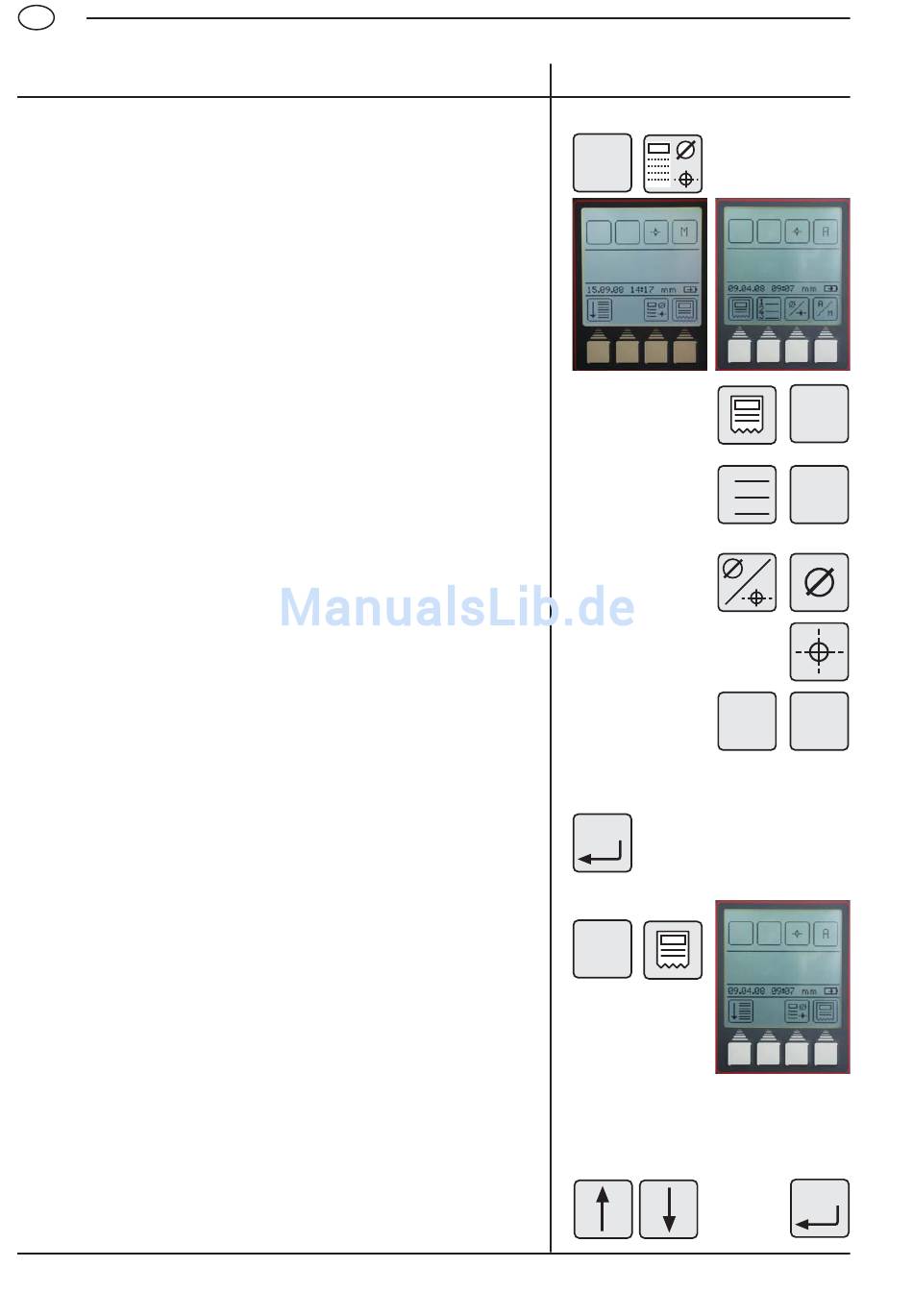

Symbole / Bilder
