DE

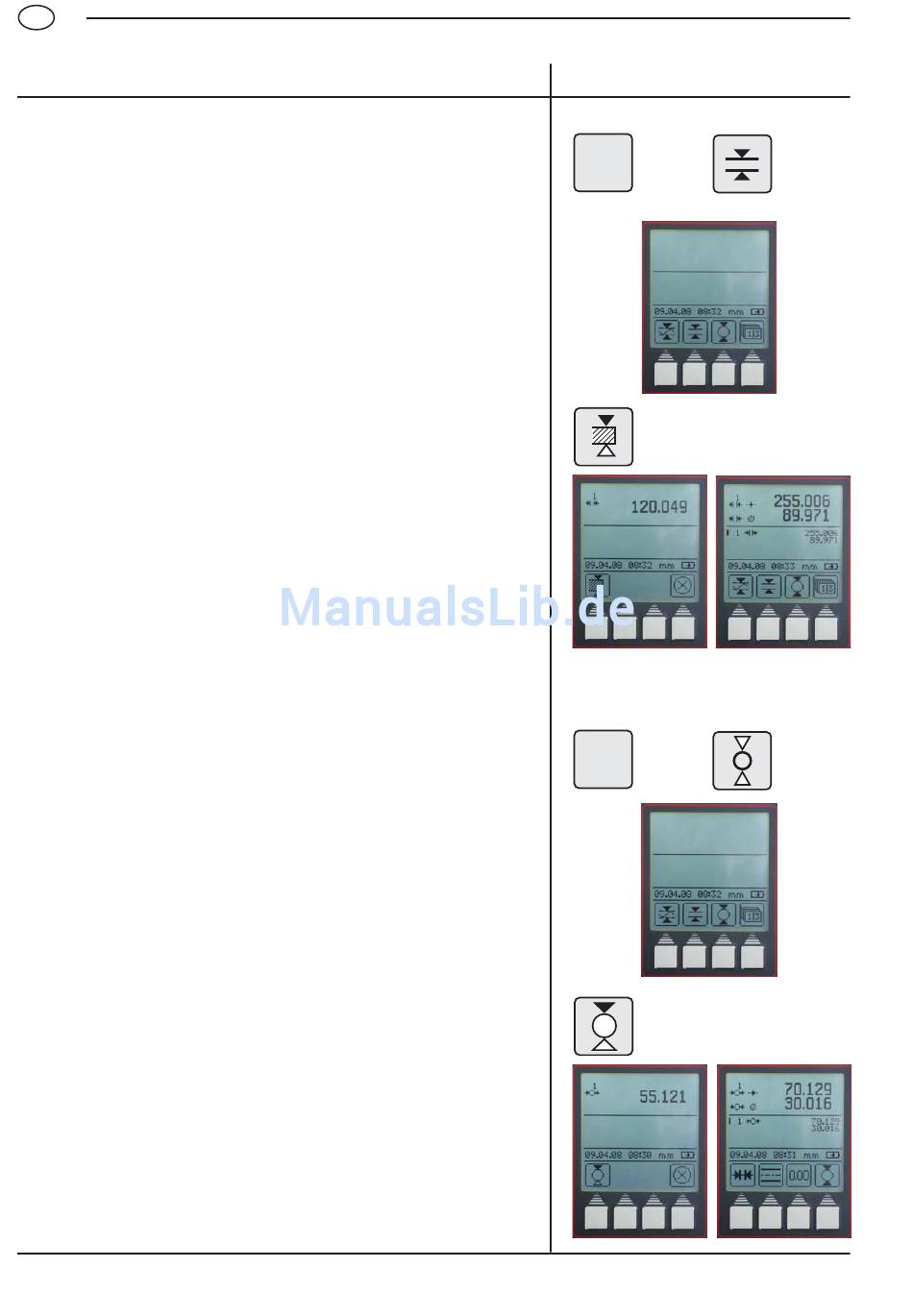

Beschreibung / Ablauf
3.4.4.2

Steg messen

– Messtaster unterhalb des Stegs positionieren
– Taste „FCT" auf Tastatur und Funktionstaste „Steg messen"
betätigen
– Messtaster fährt automatisch nach oben und tastet an
– Messtaster oberhalb des Stegs positionieren und Taste „Antastung
Steg oben" betätigen
– Messtaster fährt automatisch nach unten und tastet an
Die Stegbreite und die Position der Symmetrielinie des Stegs wird
angezeigt.
3.4.4.3

Welle messen

– Messtaster außermittig unterhalb der Welle positionieren.
– Taste „FCT" auf Tastatur und Funktionstaste „Welle messen"
betätigen.
– Messtaster fährt nach oben und tastet an.
– Werkstück parallel zu Anlagefläche bewegen um Umkehrpunkt
(Minimum) zu ermitteln, Signalton bei Übernahme.
– Taster oberhalb des Werkstückes außermittig positionieren
– Taste „Welle oben" antasten betätigen
– Messtaster fährt nach unten und tastet an
– Werkstück parallel zu Anlagefläche bewegen um Umkehrpunkt
(Maximum) zu ermitteln, Signalton bei Übernahme
– Der Mittelpunkt und Durchmesser werden im Display angezeigt.
32
Symbole / Bilder
7
FCT
und
7
FCT
und
