Derby cycle FOCUS Originalbetriebsanleitung Seite 37

H b l (B)
b
Hebel

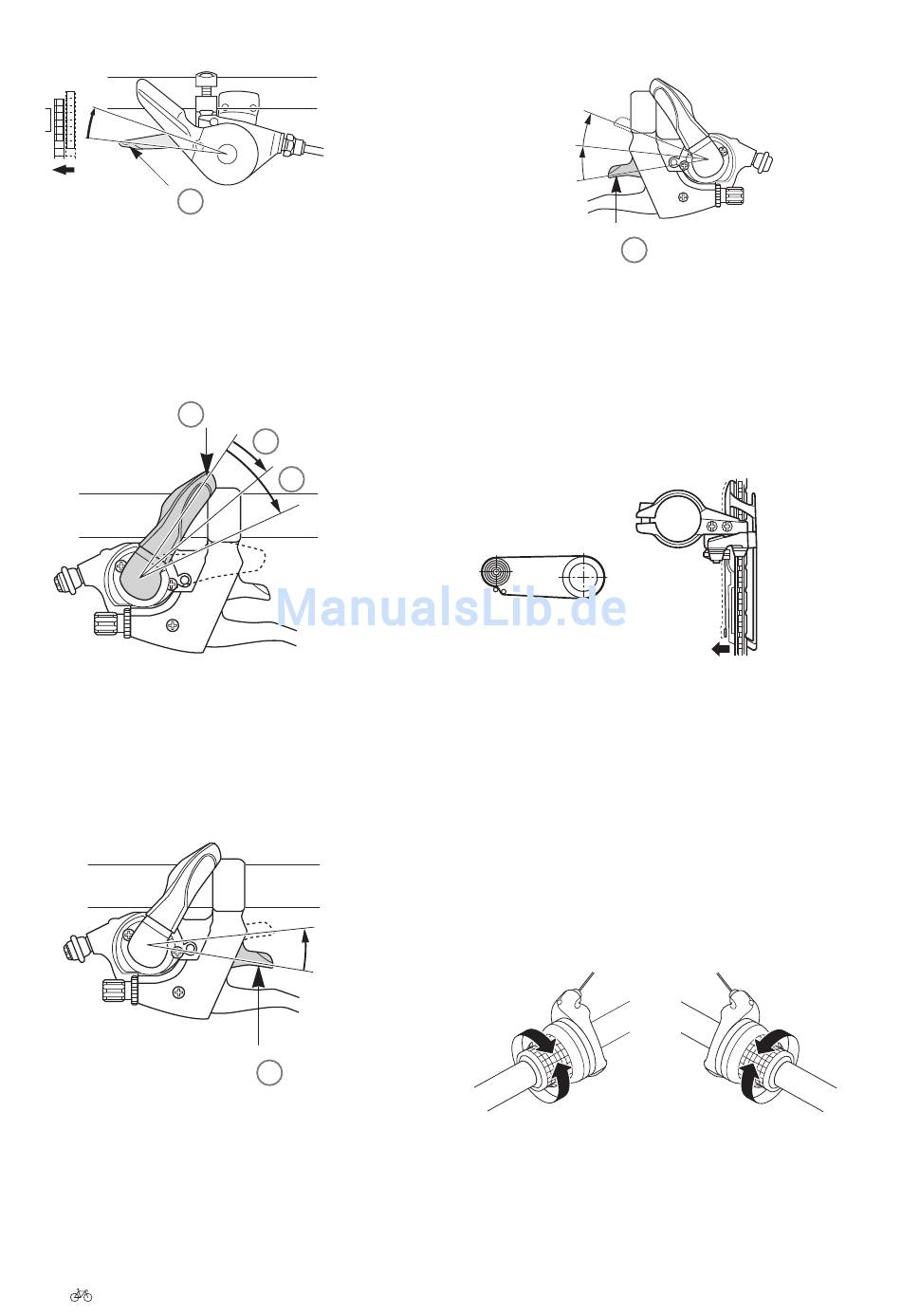

Umschalten von einem großen auf ein kleineres Kettenblatt
Bei einmaligem Betätigen des Hebels b wird von einem
großen auf ein kleineres Kettenblatt umgeschaltet.
Betätigen des Standard-Schaltwerkhebels
a
Hebel Ausgangsstellung
Umschalten von einem kleinen auf einen größeren Zahnkranz
Für das Umschalten um nur einen Gang drücken Sie den
Hebel a in die Position 1. Für das Umschalten um zwei
Gänge drücken Sie den Schalthebel in die Position 2. Auf
diese Weise lassen sich maximal 3 Gänge schalten.
Umschalten von einem großen auf einen kleineren Zahnkranz
Bei einmaligem Betätigen wird auf einen kleineren Zahn-
kranz umgeschaltet.
36 I Allgemeine Bedienungsanleitung
1
2
b
Hebel
vollständig erfolgter
Umwerferhebelzug
Klickposition
Trimmbetätigung
Klickposition
b
Hebel
Ein erster Klickstopp zeigt beim Umschalten mit dem
Hebel b den Beginn des Trimmens (Geräuschverhütungs-
mechanismus) an. Ein zweiter Klickstopp markiert den
vollständig erfolgten Kettenblattwechsel. Das Geräusch-
verhütungssystem klickt nach erfolgtem Trimmen nicht
mehr, so dass nur noch die Klickpositionen beim Umschal-
ten auf die Zahnkränze zu hören sind.
Kettenposition
Umwerferbewegung
Wenn sich die Kette auf dem großen Kettenblatt und dem
großen Zahnkranz befindet, streift die Kette den Umwerfer,
was sich durch charakteristische Geräusche bemerkbar
macht. Der Umwerfer kann durch leichtes Drücken des
Hebels b bis zur Klickposition etwas nach innen bewegt
werden, damit keine Geräusche mehr auftreten.
Drehgriffe
Für das Umschalten um nur einen Gang drehen Sie den
Drehgriff um eine Position nach vorn oder nach hinten.
zunehmende
Pedalkraft
Zunehmende
Pedalkraft
Abnehmende
abnehmende
Pedalkraft
Pedalkraft
Wenn Sie mehrere Gänge auf einmal schalten wollen, dre-
hen Sie den Schalthebel um entsprechend viele Schaltpo-
sitionen weiter in die gewünschte Richtung.
abnehmende
Pedalkraft
Abnehmende
Pedalkraft
Zunehmende
Pedalkraft
zunehmende
Pedalkraft
