Montage des Schaltzugs bei Nabenschaltungen

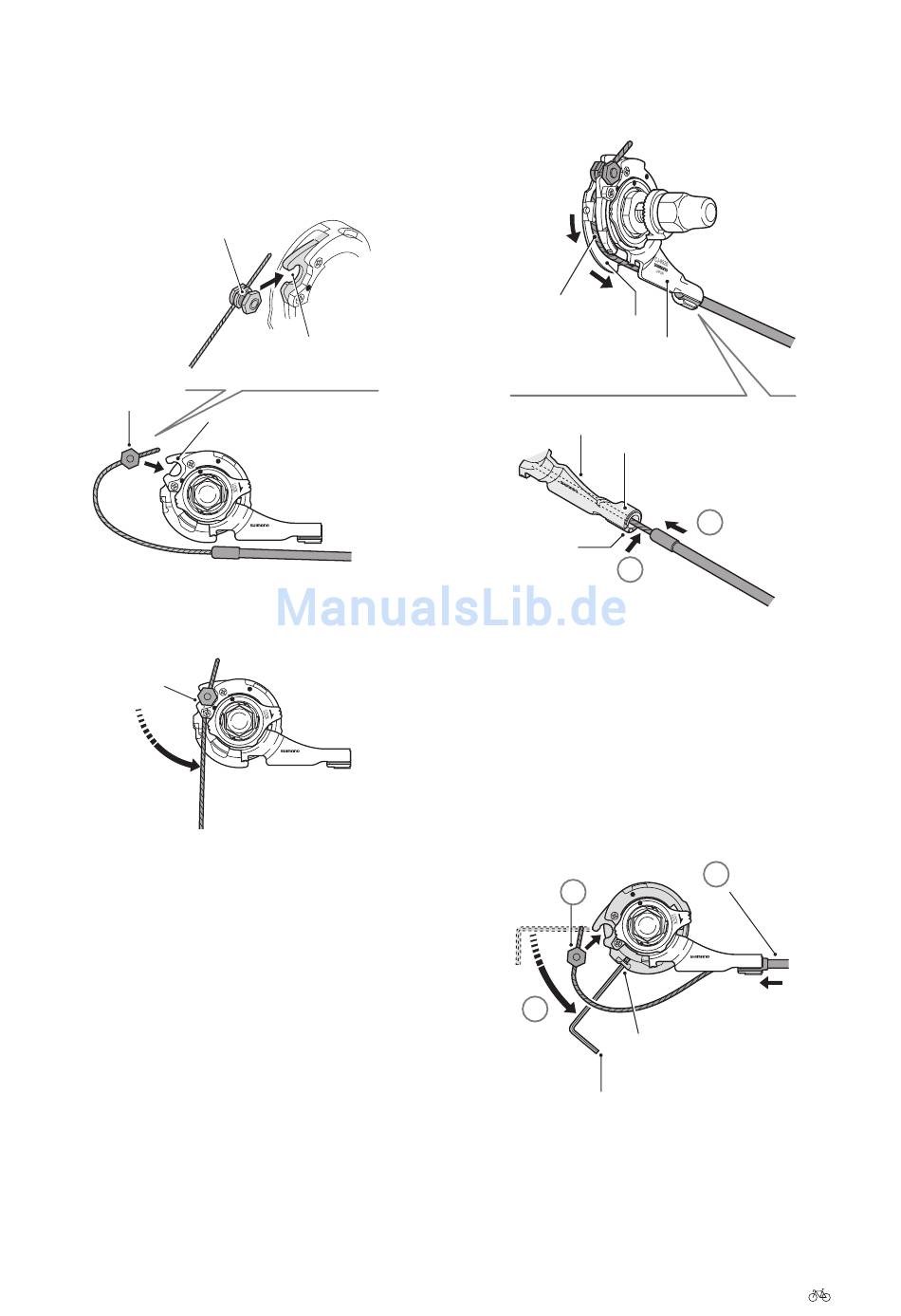

› Bringen Sie das Kabel so am Schaltrad an, dass die
Kabelbefestigungsmutter nach außen gegen das
Ausfallende gerichtet ist. Schieben Sie die gerade
Seite der Zwischenscheibe in die offene Seite des
Schaltrads.
gerade Seite der
Zwischenscheibe
Kabel-
befestigungs-
mutter
› Drehen Sie das Kabel um 60° nach rechts und be-
festigen Sie es am Haken.
Haken
um 60°
drehen
offene Seite
des Schaltrads
Schaltrad
CJ-8S20
JAPAN
CJ-8S20
JAPAN
› Bringen Sie das Kabel wie in der Abbildung am
Schaltrad an. Ziehen Sie es durch den Schlitz in der
Halterung der Schalteinheit und stecken das Kabel-
hüllenende fest auf den Kabelhüllenhalter.
Schaltkabel
Schaltrad
Halterung
Halterung
Kabelhüllenhalter
C J
- 8 S
2 0
J A
P A
N
Schlitz
1
1 durch den Schlitz ziehen
2 in den Kabelhüllenhalter stecken
› Falls es für Sie einfacher ist, setzen Sie zuerst die
Kabelhülle in den Kabelhüllenhalter ein. Drehen
Sie dann das Schaltrad mit Hilfe eines 2-mm-Inbus-
schlüssels oder einer Speiche # 14, die Sie in das
Schaltradloch stecken. So passen Sie die Kabelbe-
festigungsschraube richtig in die offene Seite des
Schaltrads ein.
3
2
Schaltradloch
2-mm-Inbusschlüssel
oder Speiche # 14
1 in den Kabelhüllenhalter stecken
2 Schaltrad drehen
3 Kabelbefestigungsschraube einsetzen
