Harvia DELTA COMBI Gebrauchs- Und Montageanleitung Seite 16

EN
Heater type Output
Ofenmodell Leistung
(kW)
KV90SE/KV90SEA 9
KV80SE/KV80SEA 8
KV60SE/KV60SEA 6
KV50SE/KV50SEA 5
T9C/T9CA 9
T7C/T7CA 7
D29SE 2.9

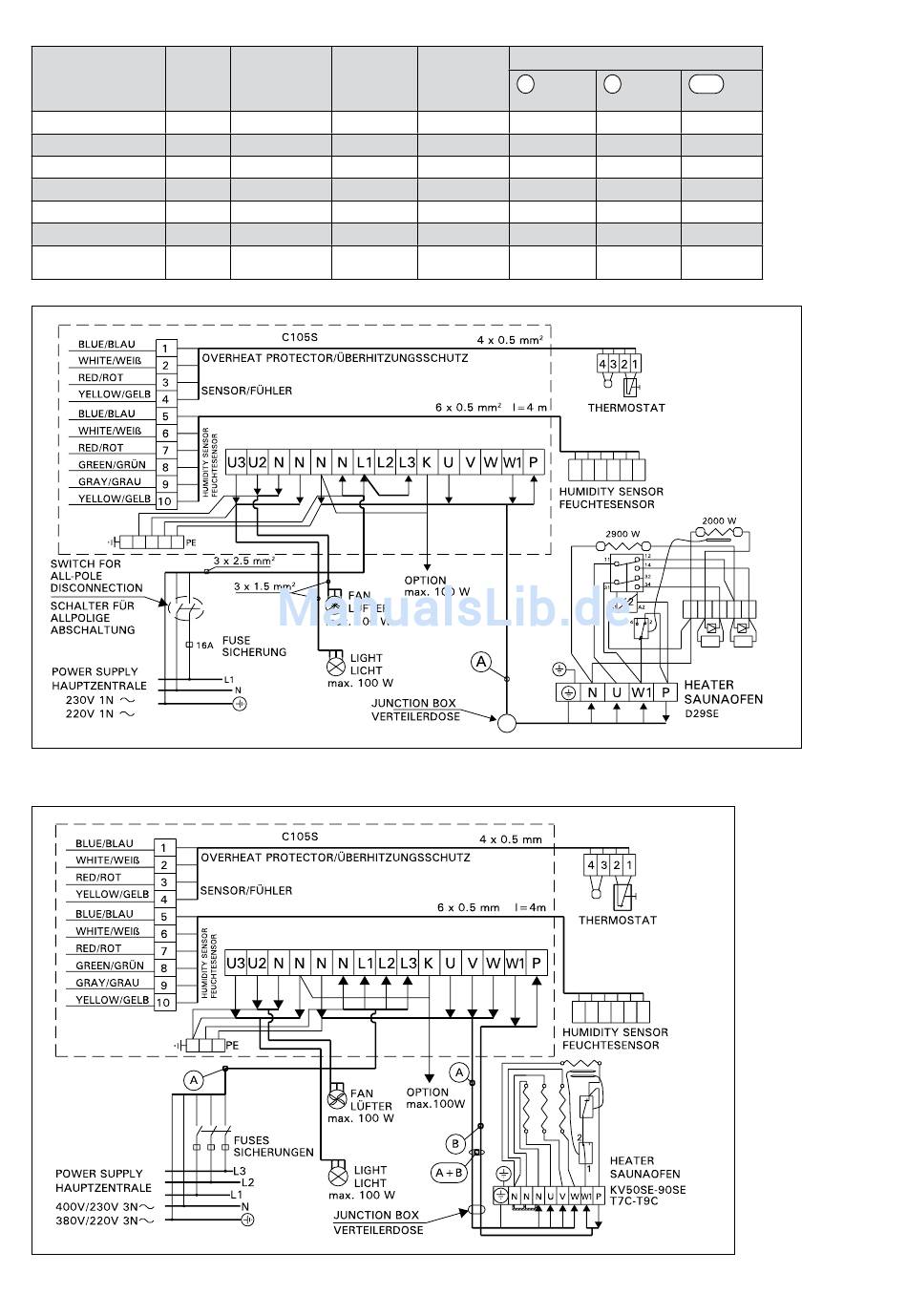

Figure 10. 1-phase connection of the D29SE heater
Abbildung 10. 1-Phase Anschluß des D29SE Saunaofens
Figure 11. 3-phase connection of the heater
Abbildung 11. 3-Phase Anschluß des Saunaofens
16
Heater output Vaporiser
Saunaofen- Verdampfer
leistung
(kW)
(kW)
3 x 3 2
3 x 2.67 2
3 x 2 2
3 x 1.5 2
2 x 3.5 +2 2
3 + 2 + 2 2
2.9 1
DE
Fuses Cables / Kabel 400V 3N/230V 1N~
Sicherungen
A
mm
2
3 x 16A 5 x 2.5
3 x 16A 5 x 2.5
3 x 10A 5 x 1.5
3 x 10A 5 x 1.5
3 x 16A 5 x 2.5
3 x 16A 5 x 2.5
1 x 16A
5 x 2.5
(1 x 13A)
Table 2.
Tabelle 2.
B A+B
mm mm
2 2
2 x 2.5 7 x 2.5
2 x 2.5 7 x 2.5
2 x 1.5 7 x 1.5
2 x 1.5 7 x 1.5
2 x 2.5 7 x 2.5
2 x 2.5 7 x 2.5
- -
