EN
the groove at the top of the heater is pressed on
top of the rack.
3. Lock the heater to the rack using a screw at the
top edge.
KV50SE-KV90SE
1. Fasten the wall-mounting rack on the wall by using
the screws which come with the rack. Observe
the minimum safety distances given in table 1
and fig. 4. The fastening of the mounting rack is
shown in fig. 5.
NOTE! There must be a support, e.g. a board, behind
the panel, so that the fastening screws can be screwed
into a thicker wooden material than the panel. If there
are no boards behind the panel, the boards can also
be fastened on the panel.
2. Lift the heater onto the rack on the wall so that
the ends of the fastening bars go into the holes
in the bottom of the heater.
3. Fasten the upper part of the heater to the wall-
mounting rack by using the fastening clamp.

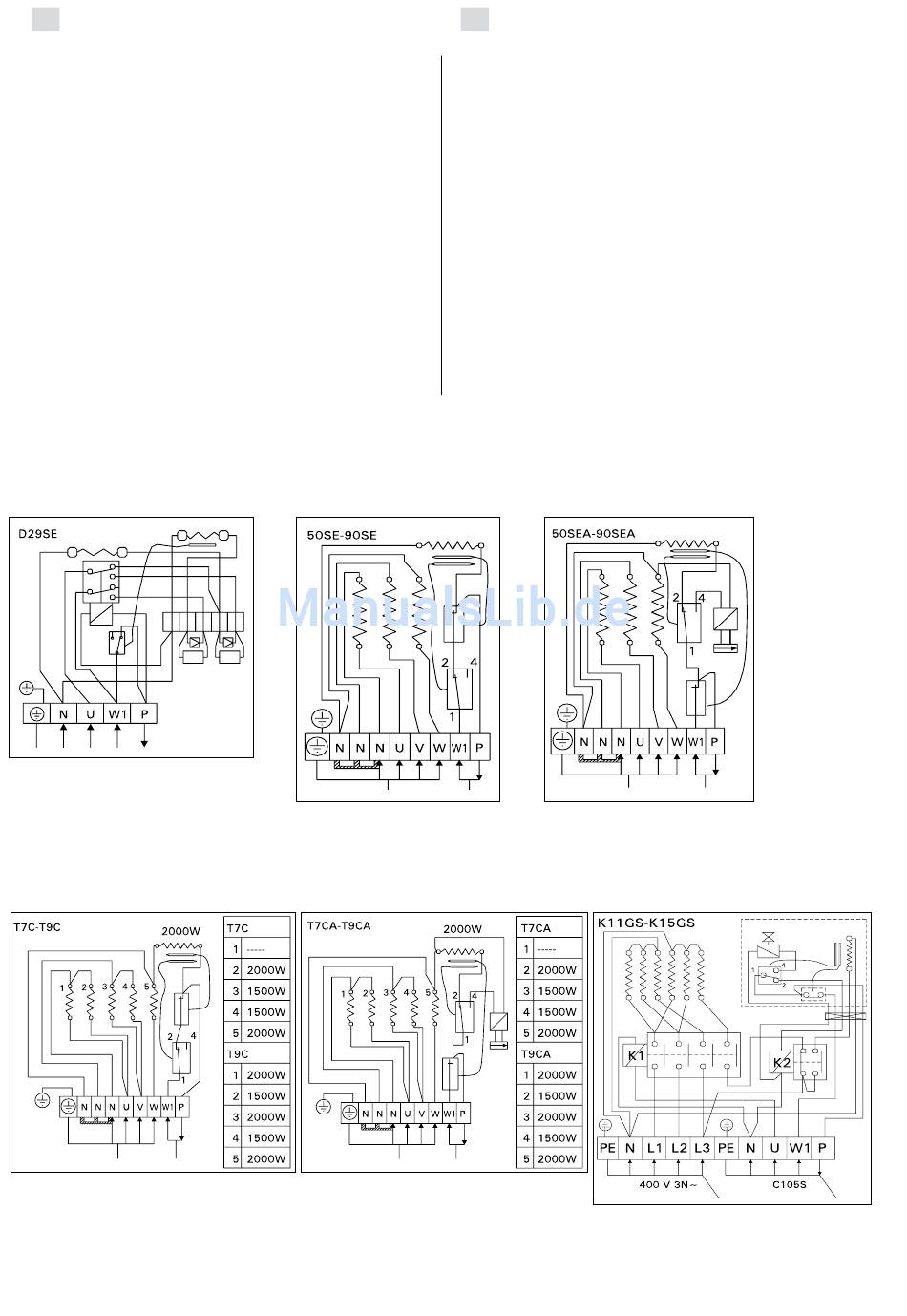

Figure 9a. Electrical connections
of heater D29SE
Abbildung 9a. Elektroanschlüsse
des Saunaofens D29SE
Figure 9d. Electrical connections
of heater T7C-T9C
Abbildung 9d. Elektroanschlüsse
des Saunaofens T7C-T9C
14
DE
3. Befestigen Sie den Saunaofen am oberen Rand
KV50SE-KV90SE
1. Befestigen Sie das Montagegestell mit den dazu
ACHTUNG! An den Stellen, an denen die Befesti-
gungsschrauben angebracht werden, muss sich hinter
den Paneelen als Stütze z.B. ein Brett befinden, in
dem die Schrauben fest sitzen. Falls sich hinter den
Paneelen keine Bretter befinden, können diese auch
vor den Paneelen angebracht werden.
2. Heben Sie den Saunaofen auf das an der Wand
3. Befestigen Sie den oberen Teil des Saunaofens
Figure 9b. Electrical
connections of heater
KV50SE-KV90SE
Abbildung 9b.
Elektroanschlüsse des
Saunaofens KV50SE-KV90SE
Figure 9e. Electrical connections of
T7CA-T9CA heater +automatic filling
Abbildung 9e. Elektroanschlüsse des
Saunaofens T7CA-T9CA+Automatische
Wasserbefüllung
am unteren Ende des Gestells hinter dem Rand
des Saunaofenkörpers verhaken und sich die
Nut am oberen Ende des Saunaofens auf das
Montagegestell drückt.
mit Schrauben am Montagegestell.
gelieferten Schrauben an der Wand und beachten
Sie die in Abb. 4 und in Tabelle 1 angeführten
Sicherheitsmindestabstände. Die Anbringung des
Montagegestells ist in Abb. 5 dargestellt.
befestigte Gestell so, daß die Enden der Befesti-
gungsstangen in die Öffnungen am Boden des
Ofens fahren.
Figure 9c. Electrical connections of KV50SEA-
KV90SEA heater +automatic filling
Abbildung 9c. Elektroanschlüsse
des Saunaofens KV50SEA-
KV90SEA+Automatische Wasserbefüllung
Figure 9f. Electrical connections of heater
K11GS-K15GS
Abbildung 9f. Elektroanschlüsse des
Saunaofens K11GS-K15GS
