bora PFI 11 Handbuch
Flächeninduktions-glaskeramikkochfeld
mit schaltkasten
Vorschau ausblenden
Andere Handbücher für PFI 11:
- Bedienungs- und montageanleitung (28 Seiten) ,
- Bedienungs- und montageanleitung (28 Seiten)
Verwandte Anleitungen für bora PFI 11
Inhaltszusammenfassung für bora PFI 11

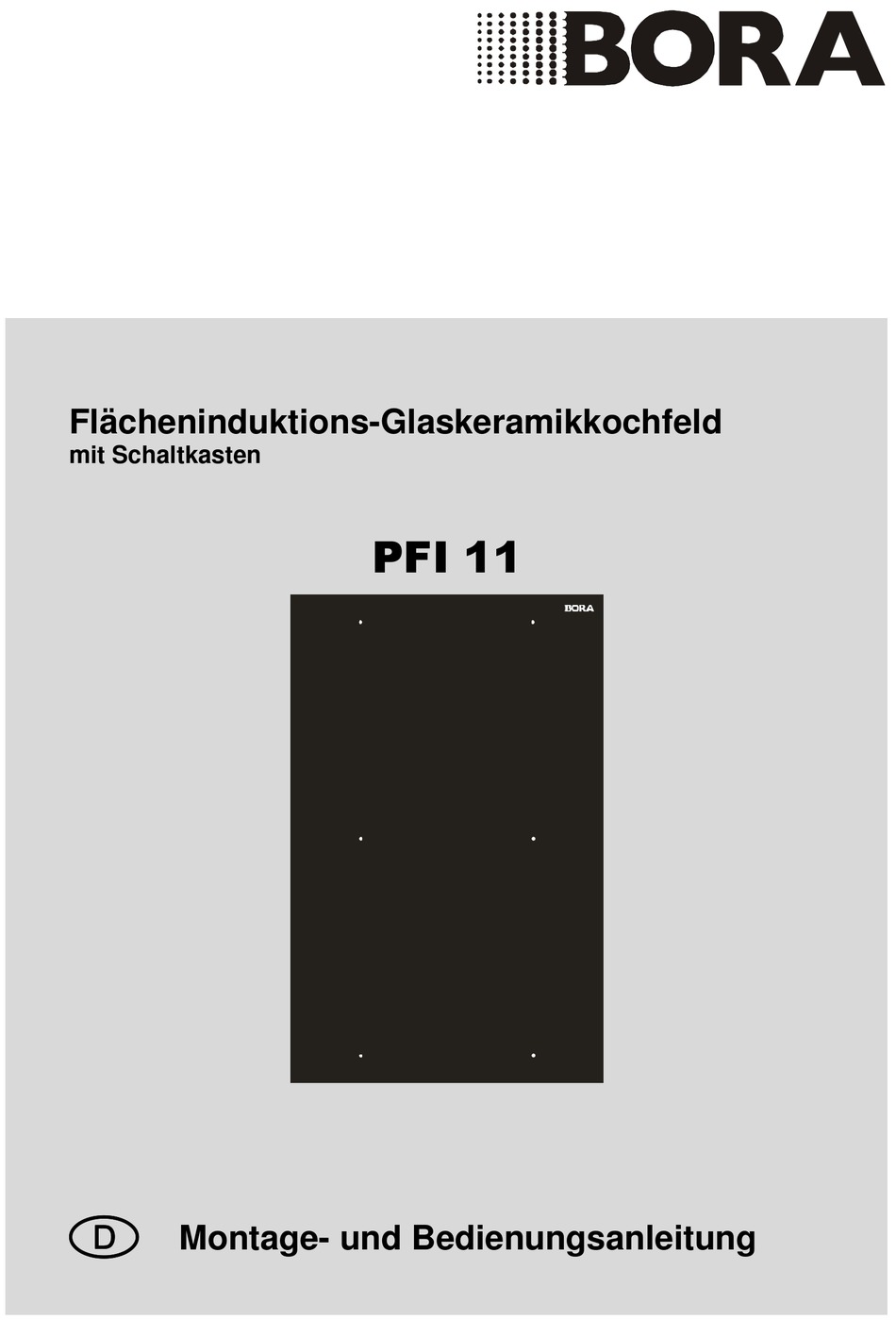

- Seite 1 Flächeninduktions-Glaskeramikkochfeld mit Schaltkasten PFI 11 Montage- und Bedienungsanleitung...
- Seite 2 Liebe BORA-Kundin, lieber BORA-Kunde Wir danken Ihnen, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Montage- und Bedienungsanleitung zu lesen. So werden Sie mit dem Gerät vertraut und können es optimal und störungsfrei...
-
Seite 3: Inhaltsverzeichnis
Inhalt Montage ....................5 Vor dem Einbau ............. 5 Flächenbündiger Einbau des Kochfeldes ....5 Einbau des Kochfeldes in den Ausschnitt einer Arbeitsplatte ........7 Einbau des Schaltkastens in die Blende des Unterschrankes......9 Einbau ................9 Flächenbündiger Einbau des Kochfeldes ....10 Einbau des Kochfeldes in den Ausschnitt einer Arbeitsplatte ......... - Seite 4 ... Inhalt Sicherheitsfunktionen ................29 Automatische Sicherheitsabschaltung......29 Kochzonen Übertemperaturschutz ......29 Pflege und Wartung ................30 Reinigung ..............30 Reinigung der Glaskeramikfläche........ 30 Reinigung der Knebel ..........31 Störungen selbst beheben ..............32 Was tun, wenn ............32 Entsorgung....................
-
Seite 5: Montage
Montage Vor dem Einbau ■ Das Einbau-Kochfeld ist zum Einsetzen in den Ausschnitt einer Arbeitsplatte vorgesehen. Der zugehörige Schaltkasten wird in die Unterschrankblende eingebaut. ■ Das Gerät darf nur gemäß den nachfolgend angeführten Installations- vorgaben eingebaut und an das Stromnetz angeschlossen werden. Lassen notwendigen Arbeiten einem... -
Seite 6: Arbeitsplatten-Ausschnitt
... Montage Ausschnittmaße beim Einbau von Kochfeldern bzw Kochfeldern und des BORA- Kochfeldabzuges nebeneinander: BORA- Arbeitsplatten-Ausschnitt Kochfelder Kochfeld- abzug 1114 1086 1224 1196 1334 1306 Rückwand Zwischen den Kochfeldern bzw. den Kochfeldern und dem BORA-Kochfeldabzug ist jeweils die dem Gerät beiliegende Montageschiene zu montieren. -
Seite 7: Einbau Des Kochfeldes In Den Ausschnitt Einer Arbeitsplatte
... Montage Einbau des Kochfeldes in den Ausschnitt einer Arbeitsplatte Abstand von der Ausschnittkante zu Rück- und Seitenwand mindestens 65 mm. ■ Bei Einbaumöbeln muss der Kunststoffbelag bzw. das Furnier mit hitze- beständigem Kleber verarbeitet sein, sonst kann er sich, insbesondere an den Schmalseiten, verformen oder lösen. - Seite 8 ... Montage Ausschnittmaße beim Einbau von Kochfeldern bzw Kochfeldern und des BORA- Kochfeldabzuges nebeneinander: Arbeitsplatten- BORA- Ausschnitt Kochfelder Kochfeld- abzug 1086 1196 1306 Rückwand Zwischen den Kochfeldern bzw. den Kochfeldern und dem BORA-Kochfeldabzug ist jeweils die dem Gerät beiliegende Montageschiene zu montieren.
-
Seite 9: Einbau Des Schaltkastens In Die Blende Des Unterschrankes
... Montage Einbau des Schaltkastens in die Blende des Unterschrankes Oberseite Arbeitsplatte Arbeitsplatte Blende Die vier Bohrungen für den Schaltkasten mittig zum Kochfeld anbringen. Unterhalb des Schaltkastens ist ein Kabelschutzboden (Zwischen- boden) anzubringen. Im rückwärtigen Bereich ist zur besseren Belüftung des Kochfeldes eine Öffnung von 100 mm über die gesamte Unterschrankbreite vorzusehen. -
Seite 10: Flächenbündiger Einbau Des Kochfeldes
Silikonkleber den Klebe- spalt schließen. Überstehenden Silikonkleber mit einer Spachtel ab- ziehen. Einbau des Kochfeldes in den Ausschnitt einer Arbeitsplatte ► Das Kochfeld in den Ausschnitt einsetzen und mit den Spannelementen befestigen. Das Einbau-Kochfeld so einbauen, dass der BORA-Schriftzug hinten rechts ist. -
Seite 11: Einbau Des Schaltkastens In Die Blende Des Unterschrankes
... Montage Einbau des Schaltkastens in die Blende des Unterschrankes Vor dem Einsetzen und Befestigen des Schaltkastens in den Unterschrank den Elektroanschluss herstellen – siehe Abschnitt Elektroanschluss. ► Mit den beiliegenden Ausgleichsplatten eine Blendendicke von insgesamt 36 mm einstellen. D.h. Blendendicke und Ausgleichsplatten ergeben 36 mm! Das Gesamtmaß... - Seite 12 ... Montage ► Linsen (rot) in die Leitungsstufenmanschetten einstecken. ► Schalkasten mit aufgestecken Ausgleichsplatten von hinten her in die Blende stecken. Auf der Vorderseite die beiden Leistungsstufenmanschetten auf- stecken und mit den beiliegenden Muttern und mittels des beiliegenden Befestigungsbügels befestigen. Maximales Drehmoment der Muttern 10 Nm. Die Mutter darf auf keinem Fall mit einer Zange oder ähnlichem angezogen werden! Nur den beiliegenden Befestigungsbügel verwenden!
- Seite 13 ... Montage ► Knebel aufstecken und Maß 18,5 mm in 0-Stellung kontrollieren. Blende Leistungsstufen- Sechskant- manschette Stiftschlüssel Knebel ► Falls die beiden Knebel nicht gleich weit von der Leistungs- stufenmanschette wegstehen, die Stellschraube im Knebel- schaft mit beiliegendem Sechskant-Stiftschlüssel so justieren, dass beide Knebel 18,5 mm Abstand haben (siehe oben- stehende Zeichnung).
-
Seite 14: Elektroanschluss
■ Falls das Gerät über Stecker angeschlossen wird, muss dieser nach der Montage des Gerätes noch zugänglich sein. ■ Wenn die Anschlussleitung beschädigt wurde, muss diese durch eine besondere ersetzt werden. Dies darf nur durch einen von der BORA Lüftungstechnik GmbH autorisierten Reparaturservice erfolgen. CE: Diese Geräte entsprechen den folgenden EG-Richtlinien:... -
Seite 15: Sicherheitshinweise
Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung an Ihrem Gerät oder im Falle eines Reparaturauftrages die Hinweise unter «Reparatur- Service». Wenden Sie sich bei Bedarf an die BORA Lüftungstechnik GmbH. ■ Das Gerät darf nicht zum Beheizen des Raumes verwendet werden. -
Seite 16: Zum Gebrauch
Geräten. Achten Sie auf gute Raumlüftung. ■ Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an die BORA Lüftungstechnik GmbH. ■ Sobald eine Funktionsstörung entdeckt wird oder durch extreme mechanische Einwirkungen Risse an der Oberfläche auftreten, muss das Gerät sofort ausser Betrieb genommen werden. -
Seite 17: So Vermeiden Sie Schäden Am Gerät
... Sicherheitshinweise So vermeiden Sie Schäden am Gerät Die Oberfläche ist gegenüber Hitze (bis 650 °C) und Temperaturschwan- kungen unempfindlich und in gewissen Grenzen schlag- und kratzfest. Beachten Sie bitte trotzdem die nachfolgenden Hinweise, um Schäden zu vermeiden. ■ Schalten Sie bei Überhitzung das Gerät aus und lassen Sie es ganz abkühlen. Auf keinen Fall mit kaltem Wasser abschrecken! ■... -
Seite 18: Vorsicht, Verbrennungs-/Brandgefahr
... Sicherheitshinweise Vorsicht, Verbrennungs-/Brandgefahr! ■ Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt. ■ Halten Sie Gegenstände aus Metall oder mit metallhaltigen Bestandteilen, z.B. Besteck, Aluminiumfolie, Geschenkpapier von der Oberfläche fern. ■ Die aufgeheizte Oberfläche bleibt auch nach dem Ausschalten noch längere Zeit heiß... -
Seite 19: Ihr Gerät
■ Restwärmeanzeige ■ Markierung der einzelnen Kochzonen ■ Kindersicherung ■ Brückenfunktion PFI 11 ■ Zwei Kochzonen mit jeweils 204 x 230 mm ■ Bei Verwendung der Brückenfunktion bis zu 204 x 460 mm Leistungsangaben je Kochzone: 2100 Watt - Stufe 9 3700 Watt - Powerstufe Die Gerätegesamtleistung beträgt maximal 3700 W. -
Seite 20: Anzeigeelemente Des Kochfeldes
... Ihr Gerät Anzeigeelemente des Kochfeldes Jeder Kochzone ist eine 7-Segment-Anzeige zugeordnet, welche den aktuellen Betriebszustand der Kochzone anzeigt. Anzeigen 1 1 1 1 - 9 9 9 9 ..Leistungsstufen A A A A .... Ankochautomatik H H H H .... Restwärmeanzeige L L L L .... -
Seite 21: Brückenfunktion
... Ihr Gerät Brückenfunktion Bei aktivierter Brückenfunktion, werden beide Kochzonen gleichzeitig derselben Kochstufe betrieben. Brückenfunktion wird bei Verwendung von z.B. Bräter- kochtöpfen oder Fischpfannen mit einer Länge von mehr als 250 mm verwendet. Stellen Sie das Kochgeschirr mittig auf beide verbundenen Kochzonen. -
Seite 22: Benutzereinstellungen
Benutzereinstellungen Kindersicherung Die Kindersicherung soll ein unbeabsichtigtes Einschalten verhindern. Solange die Kindersicherung aktiviert ist, lässt sich keine Kochzone in Betrieb nehmen. Kindersicherung einschalten Es darf keine Kochzone in Betrieb sein. ► Knebel des linken oder rechten Drehschalters der Kochzonen drücken und für mindestens 5 Sekunden und weniger als 30 Sekunden nach links drehen (Position A). -
Seite 23: Bedienung
Bedienung Kochzonen Der Drehschalter dient zum Ein- und Aus- schalten und zum Regulieren der zuge- ordneten Kochzone. Einschalten ► Knebel des Drehschalters der Kochzone drücken und auf die gewünschte Leistungsstufe stellen. 1 = geringste Leistung, 9 = maximale Leistung (2100 Watt) ─... -
Seite 24: Powerstufe
... Bedienung Powerstufe Jede Kochzone ist mit der leistungsverstärkenden Powerstufe P P P P ausgestattet. Ist die Powerstufe zugeschaltet, arbeitet die gewählte Kochzone für die Dauer von 10 Minuten mit einer extra hohen Leistung von 3700 Watt. Nach 10 Minuten wird automatisch auf die Leistungsstufe 9 9 9 9 zurückgeschalten. - Seite 25 ... Bedienung Vorzeitiges beenden Für vorzeitiges Beenden stehen folgende Möglichkeiten zur Verfügung. ► Knebel des Drehschalters der Kochzone erneut über die Leistungsstufe 9 hinaus auf P drehen. ─ Die Leistungsstufe 9 9 9 9 ist aktiv. oder ► Knebel des Drehschalters der Kochzone auf die gewünschte Leistungsstufe drehen.
-
Seite 26: Topferkennung
... Bedienung Kochzone ausschalten ► Nach dem Gebrauch einer Kochzone den Knebel des Drehschalters der Kochzone auf Position 0 stellen. ─ Die zugeordnete Betriebskontrolllampe erlischt. ─ Solange die Kochzone noch heiß ist, erscheint in der Anzeige des Kochfeldes ein H H H H als Information, dass noch Restwärme vorhanden ist. Nach genügender Abkühlung erlischt auch diese Anzeige. -
Seite 27: Ankochautomatik
... Bedienung Ankochautomatik Lassen Sie das Gerät während der Dauer der Ankochautomatik nicht unbeaufsichtigt. Kleinere Mengen werden sehr schnell heiß! Beide Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion arbeitet die Kochzone nach dem Einschalten für eine bestimmte Dauer (siehe Tabelle) mit voller Leitung. -
Seite 28: Kochgeschirr
... Bedienung Kochgeschirr Der Geschirrboden darf keine scharfen Rillen und keinen scharfkanti- gen Rand aufweisen. Gusseisengeschirr darf nur verwendet werden, wenn es über einen glatten Boden verfügt. Nur für Induktions-Kochfelder geeignetes Kochgeschirr verwenden. Meistens wird dieses vom Hersteller am Geschirrboden gekennzeichnet. Haftet ein Magnet am Geschirrboden, ist das Geschirr in der Regel induk- tionstauglich. -
Seite 29: Sicherheitsfunktionen
Sicherheitsfunktionen Automatische Sicherheitsabschaltung Das Gerät ist mit einer zeitlichen Überwachung der Kochzonen ausgestattet. Diese schaltet, abhängig von der eingestellten Leistungsstufe, nach folgender Betriebsdauer die Kochzone automatisch aus. Warm- Leistungsstufe halte- stufe Betriebsdauerbegrenzung in Stunden ─ Falls aufgrund der Begrenzungsdauer die Kochzone ausgeschaltet wurde, blinkt in der dazugehörigen Anzeige abwechselnd H H H H und 0 0 0 0 . -
Seite 30: Pflege Und Wartung
Pflege und Wartung Reinigung Lassen Sie vor der Reinigung das Gerät zuerst abkühlen. Während und nach der Reinigung darauf achten, dass keine Kochzone versehentlich in Betrieb ist. Zum Reinigen keinen Dampfreiniger verwenden! Reinigung der Glaskeramikfläche Frühzeitiges Reinigen der Glaskeramikfläche erspart ein später mühevolles Entfernen hartnäckigen Verschmutzungen. -
Seite 31: Reinigung Der Knebel
... Pflege und Wartung Durch unsachgemäße Behandlung bei der Reinigung kann das Dekor oder die Glaskeramikoberfläche beschädigt werden. Die Oberfläche erscheint an diesen Stellen dunkler. Solche Flecken können durch Reinigen nicht mehr entfernt werden. Reinigung der Knebel ■ Achten Sie beim Abziehen und Aufstecken der Knebel auf die Reihenfolge, da die Knebel individuell auf die jeweilige Achse eingestellt sind. -
Seite 32: Störungen Selbst Beheben
■ Sicherung oder Sicherungs- ► Sicherung wechseln. automat der Wohnungs- bzw. ► Sicherungsautomat wieder einschalten. der Hausinstallation ist defekt. ■ Die Sicherung oder der Siche- ► BORA Lüftungstechnik GmbH anrufen. rungsautomat löst mehrfach aus. ■ Unterbruch in der Stromversor- ► Stromversorgung überprüfen. gung. - Seite 33 Behebung ■ Dauerbetätigung eines ► Kebel rückstellen. Knebels in einer Überdreh- stellung. ■ Bruch der Verbindungsleitung ► BORA Lüftungstechnik GmbH anrufen. zwischen Kochfeld und Drehschalter..in einer oder beiden Anzeigen E E E E -Anzeigen stehen Mögliche Ursache Behebung ■...
-
Seite 34: Entsorgung
Entsorgung Verpackung ■ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umwelt- gerecht entsorgt werden. Deinstallation ■ Gerät vom Stromnetz trennen. Bei fest installierten Geräten ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ■... -
Seite 35: Notizen
Notizen... - Seite 36 Typschild Kochfeld Typschild Schaltkasten BORA Lüftungstechnik GmbH Rosenheimer Str. 32 D-83064 Raubling Fon +49 (0)8035 / 907 240 Ind. Kochfeld: Fax +49 (0)8035 / 907 249 PFI-UM-D-0010811 info@boragmbh.com www.boragmbh.com 08.2011 - 1031222...
