INFICON

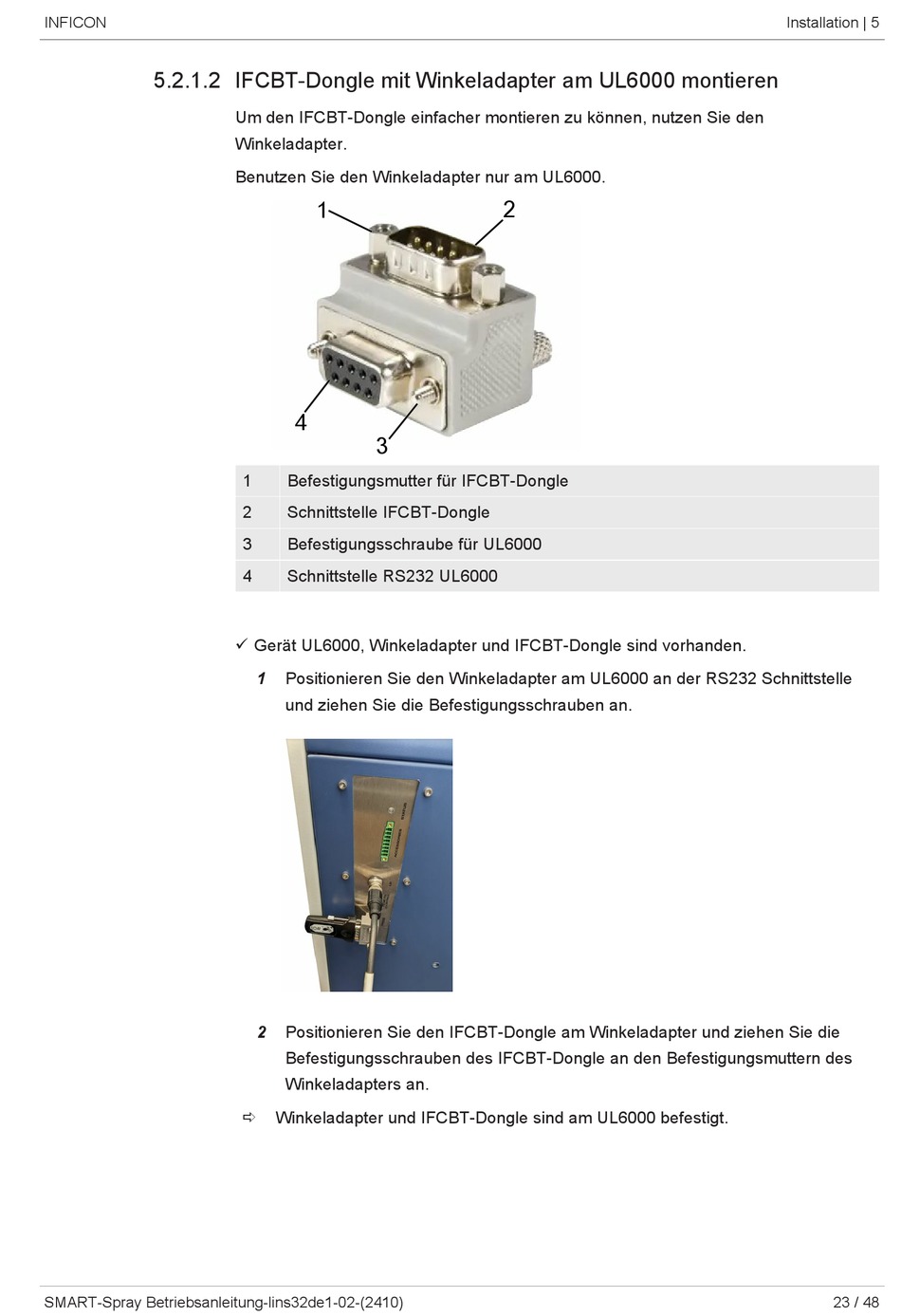

5.2.1.2 IFCBT-Dongle mit Winkeladapter am UL6000 montieren
SMART-Spray Betriebsanleitung-lins32de1-02-(2410)
Um den IFCBT-Dongle einfacher montieren zu können, nutzen Sie den
Winkeladapter.
Benutzen Sie den Winkeladapter nur am UL6000.
1
4
3
1
Befestigungsmutter für IFCBT-Dongle
2
Schnittstelle IFCBT-Dongle
3
Befestigungsschraube für UL6000
4
Schnittstelle RS232 UL6000
ü Gerät UL6000, Winkeladapter und IFCBT-Dongle sind vorhanden.
1
Positionieren Sie den Winkeladapter am UL6000 an der RS232 Schnittstelle
und ziehen Sie die Befestigungsschrauben an.
2
Positionieren Sie den IFCBT-Dongle am Winkeladapter und ziehen Sie die
Befestigungsschrauben des IFCBT-Dongle an den Befestigungsmuttern des
Winkeladapters an.
ð
Winkeladapter und IFCBT-Dongle sind am UL6000 befestigt.
2
Installation | 5
23 / 48
