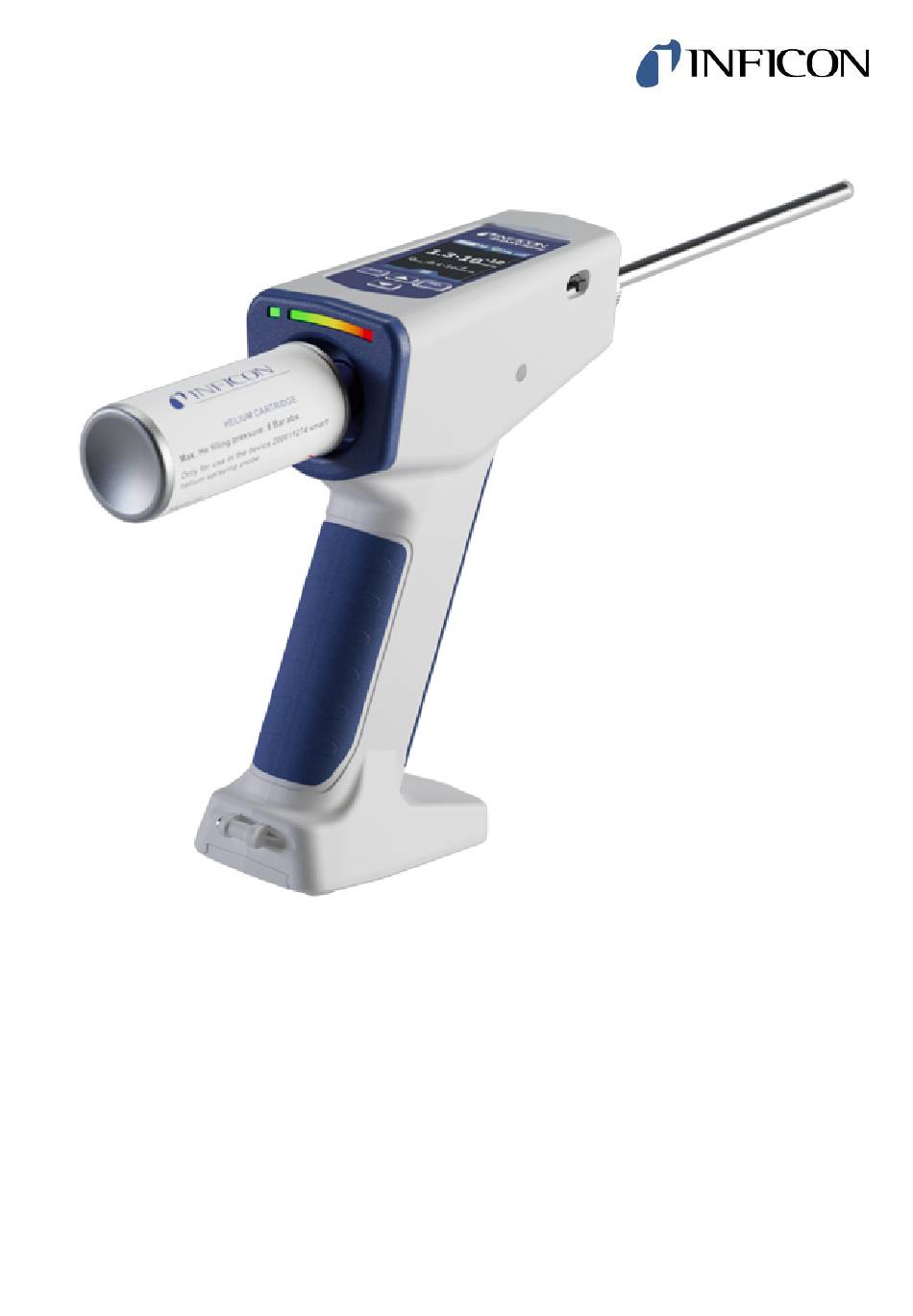

- Seite 1 Original-Betriebsanleitung SMART-Spray Helium-Sprühgerät Katalognummern 551-050, 551-051 lins32de1-03-(2503) Ab Software-Version 1.14.0...
- Seite 2 INFICON GmbH Bonner Straße 498 50968 Köln, Deutschland...
- Seite 3 5.2 Dichtheitsprüfgerät vorbereiten ...................... 20 5.2.1 UL3000/UL6000 auf SMART-Spray vorbereiten................. 20 5.2.2 Alternativ: UL3000/UL6000 mit Halter-Set auf SMART-Spray vorbereiten......... 20 5.2.3 Alternativ: UL6000 mit Winkeladapter auf SMART-Spray vorbereiten ........ 23 5.2.4 UL1000 auf SMART-Spray vorbereiten .................. 24 6 Betrieb ................................ 26 6.1 SMART-Spray einschalten........................
- Seite 4 INFICON 6.2.3 Durchflussmenge auswählen...................... 30 6.2.4 Sprühzeit einstellen........................ 31 6.2.5 Fülldruck einstellen ........................ 31 6.2.6 Lautstärke der SMART-Spray einstellen.................. 32 6.2.7 Alarmstufe einstellen........................ 33 6.2.8 Vibrationsalarm ein- und ausschalten.................. 33 6.2.9 LED Arbeitsleuchte ein- und ausschalten ................... 33 6.3 IFCBT-Dongle im Betrieb ........................ 34 6.4 Messen..............................
- Seite 5 INFICON Über diese Anleitung | 1 1 Über diese Anleitung Dieses Dokument gilt für SMART-Spray mit der angegebenen Software-Version siehe Titelseite. Im Dokument werden unter Umständen Produktnamen erwähnt, die lediglich zu Identifizierungszwecken angegeben werden und Eigentum der entsprechenden Rechteinhaber sind.
- Seite 6 • Verwenden des Geräts bei erkennbaren Defekten • Verwenden in radioaktiven Bereichen. Geräte zur Dichtheitsprüfung könnten sonst kontaminiert werden. • Druckdosen, die nicht zur Verwendung mit der SMART-Spray vorgesehen sind • Verwenden des Geräts, ohne die Halteschlaufe zu benutzen, oder mit defekter Halteschlaufe •...
- Seite 7 • Verwenden des Geräts in der Nähe von gefährlichen elektrischen Spannungen • Verwenden des Geräts in Wohnbereichen, wodurch eine Störung elektrischer Geräte nicht auszuschließen ist • Verwenden des Geräts an Stellen mit starken elektromagnetischen Feldern von Drittgeräten, die Messergebnisse beeinflussen können SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 7 / 51...
- Seite 8 • Lassen Sie nur eingewiesenes Personal mit und am Gerät arbeiten. Das eingewiesene Personal muss eine Schulung am Gerät erhalten haben. • Stellen Sie sicher, dass beauftragtes Personal vor Arbeitsbeginn diese Anleitung und alle mitgeltenden Dokumente gelesen und verstanden hat. 8 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 9 INFICON Lieferumfang, Transport, Lagerung | 3 3 Lieferumfang, Transport, Lagerung Lieferumfang Artikelnummer 551-050 Anzahl SMART-Spray Digitale Betriebsanleitung, als PDF zu laden von www.inficon.com Ladekabel Akku Handschlaufe IFCBT-Dongle HeliCan Heliumbehälter 50 ml Adapterset IFCBT-Dongle, bestehend aus Montage-Halter und Adapter für IFCBT-Dongle...
- Seite 10 Prüfköper gesprüht werden. Wenn Helium danach im Dichtheitsprüfgerät nachgewiesen wird, bedeutet das, dass der Prüfkörper undicht ist. Die Menge an Helium aus der SMART-Spray reicht aus, um ein Leck zu erkennen, ohne das Prüfobjekt unnötig mit Helium zu verseuchen. Dadurch wird der Helium-Untergrund schneller abgebaut und die nächste Prüfstelle kann schneller getestet werden.
- Seite 11 Auf dem Bedienfeld sind folgende Tasten zur Bedienung angebracht: • Nach oben scrollen • Nach unten scrollen • EIN- Ausschalten / Zurück Taste • Bestätigungs-Taste / ZERO / Set Abb. 2: SMART-Spray Draufsicht Sprühspitze HeliCan USB-C Anschluss Anzeige Leckrate LED Display...
- Seite 12 4.2.1 Display / Bedienfeld Abb. 3: Display Verfügbare Sprühstöße Höchste gemessene Leckrate seit Aktivierung Eingestellte Sprühstoßgröße ZERO / Set Füllstand HeliCan Nach oben Signalstärke Bluetooth 10 Nach unten Füllstand Akku 11 Ein- / Ausschalten / Zurück Leckrate 12 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 13 80% bis 50% Max. relative Luftfeuchte über 40°C Relative Luftfeuchte bei Lagerung und Transport Minimal 10% maximal 90% Verschmutzungsgrad Max. Höhe über Meeresspiegel 2000 m Reinheitsgrad der Betriebsumgebung ISO CLASS 6 (Sauberraum- bzw. Reinraumklasse) SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 13 / 51...
- Seite 14 2400 - 2483,5 MHz RF-Ausgangsleistung (dBm) 8 dBm (< 20 dBm) 4.4 Werkseinstellungen Wenn Sie die SMART-Spray auf die Werkseinstellung zurücksetzen, bricht die Verbindung zum Dichtheitsprüfgerät ab und die zuletzt verwendeten Einstellungen und die täglichen Sprühstoßzählerwerte werden auf folgende Werte zurückgesetzt: Dispense Time...
- Seite 15 ► Überprüfen Sie den festen Sitz der HeliCan. ► Überprüfen Sie, ob das Akkufach ordnungsgemäß verschlossen ist. VORSICHT Verletzungsgefahr oder Beschädigung der SMART-Spray durch Herunterfallen ► Wenn Sie das Gerät bei sich führen, benutzen Sie immer die Handschlaufe. ► Stellen oder legen Sie das Gerät nur auf ebener, standsicherer und vibrationsfreier Fläche auf dem Batteriefach ab.
- Seite 16 5 | Installation INFICON 5.1 SMART-Spray zusammenbauen und Akku laden 5.1.1 Sprühspitze anbauen WARNUNG Verletzung durch unsachgemäße Handhabung der Sprühspitze ► Richten Sie die Sprühspitze nie auf Körperteile, wie beispielsweise Augen. ► Sprühen Sie nie auf andere Personen mit Helium.
- Seite 17 5.1.2 HeliCan einschrauben GEFAHR Gesundheitsgefährdung durch ausströmendes Gas ► Verwenden Sie ausschließlich Helium, keine anderen Gase. ► Führen Sie eine Sichtprüfung an SMART-Spray und HeliCan auf Beschädigungen durch. WARNUNG Gefahr durch falsch dimensionierte Heliumbehälter Explosion der HeliCan oder Beschädigung des Geräts durch falsche oder unsachgemäß...
- Seite 18 Verletzungsgefahr durch beschädigten Akku oder einen Akku, der nicht von INFICON stammt Verletzung durch Explodieren des Akkus. ► Verwenden Sie nur Akkus, die von INFICON stammen und unbeschädigt sind. ü SMART-Spray und Akku vorhanden Öffnen Sie die Akkuklappe. Legen Sie den Akku in das Akkufach ein.
- Seite 19 Akku laden im Ladegerät Das Ladegerät ist nicht im Lieferumfang enthalten (optional bestellbar, Artikelnummer 551-080). Verwenden Sie ausschließlich das originale Ladegerät von INFICON. Legen Sie den Akku in das Ladegerät. Schließen Sie das Ladegerät über die USB-C Schnittstelle an. SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 20 5 | Installation INFICON 5.2 Dichtheitsprüfgerät vorbereiten Die Verwendung der SMART-Spray als Helium-Sprühgerät ist nur bei bestehender Bluetooth-Verbindung mit dem Dichtheitsprüfgerät möglich. Die Leckrate wird gleichzeitig auf SMART-Spray und Dichtheitsprüfgerät angezeigt. 5.2.1 UL3000/UL6000 auf SMART-Spray vorbereiten ü Supervisor-Rechte ü Auf Ihrem Dichtheitsprüfgerät sind die Software-Versionen V1.43 (Grundgerät) und V1.64 (Gerätebedienung) oder höher installiert.
- Seite 21 ü Auf Ihrem Dichtheitsprüfgerät sind die Software-Versionen V1.43 (Grundgerät) und V1.64 (Gerätebedienung) oder höher installiert. ü Sie verfügen über ein funktionsfähiges Helium-Sprühgerät SMART-Spray . ü Sie verfügen über einen separaten IFCBT-Dongle (Funktransmitter) und einen Adapter mit Adapterkabel für den IFCBT-Dongle.
- Seite 22 Stecken Sie den Stecker des IFCBT-Dongle Adapters an der Schnittstelle "Remote Control" am UL-Gerät ein: a REMOTE CONTROL b RS232 Schalten Sie das Dichtheitsprüfgerät ein. Um die Bluetooth-Verbindung zu aktivieren, wählen Sie > Einrichten > Zubehör > Geräteauswahl. Wählen Sie für den REMOTE-Anschluss “SMART-Spray“. 22 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 23 INFICON Installation | 5 Speichern Sie ð Das Dichtheitsprüfgerät ist für die Bluetooth-Verbindung mit der SMART-Spray vorbereitet. 5.2.3 Alternativ: UL6000 mit Winkeladapter auf SMART-Spray vorbereiten Um den IFCBT-Dongle einfacher montieren zu können, nutzen Sie den Winkeladapter. Benutzen Sie den Winkeladapter nur am UL6000.
- Seite 24 > Einrichten > Zubehör > Geräteauswahl." Wählen Sie für den REMOTE-Anschluss “SMART-Spray“. Speichern Sie ð Das Dichtheitsprüfgerät ist für die Bluetooth-Verbindung mit der SMART-Spray vorbereitet. 5.2.4 UL1000 auf SMART-Spray vorbereiten ü Auf Ihrem Dichtheitsprüfgerät sind die Software-Versionen V5.19 (Grundgerät) oder höher installiert.
- Seite 25 Schalten Sie das Dichtheitsprüfgerät ein. Um die elektronische Bluetooth-Verbindung zu aktivieren, wählen Sie “Hauptmenü > Einstellungen > Schnittstellen > Protokoll Fernbedienung“. Wählen Sie die Taste Nr. 7 “LD Protokoll“. Der Betrieb über der SMART-Spray über die RJ-Buchse am Dichtheitsprüfgerät wird frei geschaltet. ð...
- Seite 26 ► Prüfen Sie alle Komponenten auf Beschädigungen. ► Stoppen Sie bei Undichtigkeit sofort den Befüllvorgang an HeliCan. ► Beenden Sie den Befüllvorgang spätestens nach 15 Sekunden. ► Entfernen Sie HeliCan immer komplett von der SMART-Spray, falls Sie HeliCan lösen wollen. HINWEIS Sachschaden durch elektromagnetische Magnetfelder ESD Entladungen können die SMART-Spray beschädigen.
- Seite 27 Sollten Sie den Bereich des Bluetooth Signals verlassen haben und es zum Abbruch der Bluetooth Verbindung kommen, können Sie das Sprühen und Messen nicht fortsetzen. ► Bringen Sie die SMART-Spray wieder im Bereich des Bluetooth Signals. Die SMART-Spray verbindet sich automatisch mit dem Dichtheitsprüfgerät und Messungen können wieder durchgeführt werden.
- Seite 28 6 | Betrieb INFICON 6.2 SMART-Spray einstellen Um die folgenden Einstellungen vorzunehmen, muss die SMART-Spray eingeschaltet sein. Es muss keine Bluetooth Verbindung mit dem Dichtheitsprüfgerät bestehen. 6.2.1 Übersicht Display Verfügbare Sprühstöße Höchste gemessene Leckrate seit Aktivierung Eingestellte Sprühgröße ZERO / Set Füllstand HeliCan...
- Seite 29 INFICON Betrieb | 6 Das Signal des Drucksensors in der SMART-Spray wird nicht auf dem Display der SMART-Spray, sondern ausschließlich auf dem Display des Lecksuchers angezeigt. Zum Einstellen des Startdrucks einer neu eingeschraubten HeliCan oder zum Verändern des voreingestellten Startdrucks ist vor dem Sprühbeginn der Druckwert am Display des Lecksuchers abzulesen und an der SMART-Spray einzustellen.
- Seite 30 Um die größtmögliche Einsparung an Helium zu erzielen, wählen Sie immer die kleinstmögliche Durchflussmenge. Für kleinflächiges und punktgenaues Helium sprühen, empfehlen wir die Einstellung S oder M auszuwählen. Für großflächiges Heliumsprühen empfehlen wir die Einstellung L oder XL. 30 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 31 Wählen Sie den Fülldruck aus und bestätigen Sie den gewählte Fülldruck mit der Taste "ZERO / Set". Verlassen Sie das Menü mit der Taste "Back". Der Fülldruck kann auch am UL-Gerät abgelesen werden, siehe auch "Betriebsanleitung der UL-Geräte". SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 31 / 51...
- Seite 32 6 | Betrieb INFICON 6.2.6 Lautstärke der SMART-Spray einstellen VORSICHT Schädigung des Gehörs durch laute Töne Der Alarmpegel des Geräts kann 85 dB (A) überschreiten. ► Stellen Sie die Lautstärke bis maximal "high" ein. ► Verwenden Sie bei eingestellter Lautstärke über "High" einen geeigneten Gehörschutz.
- Seite 33 VORSICHT Verletzungsgefahr durch Einsetzen des Vibrationsalarm Gefahr durch Erschrecken bei einsetzendem Vibrationsalarm ► Tragen Sie die SMART-Spray immer in der Handschlaufe. Gehen Sie mit der Taste bis zum Menüpunkt "Set Vibration On". Wählen Sie nach Bedarf "on" für Vibrationsalarm an oder off für Vibrationsalarm aus.
- Seite 34 Sollten Sie den Bereich des Bluetooth Signals verlassen haben und es zum Abbruch der Bluetooth Verbindung kommen, können Sie das Sprühen und Messen nicht fortsetzen. ► Bringen Sie die SMART-Spray wieder im Bereich des Bluetooth Signals. Die SMART-Spray verbindet sich automatisch mit dem Dichtheitsprüfgerät und Messungen können wieder durchgeführt werden.
- Seite 35 Parameter sind eingestellt, siehe dazu "Installation [} 15]". ü Der Schwellenwert ist am Dichtheitsprüfgerät eingestellt. ► Sprühen Sie Helium durch Drücken des Drucktasters an der SMART-Spray an die zu prüfende Stelle am Prüfkörper. Der eingestellter Sprühstoß wird ausgelöst. ð Die Statusleuchte an der SMART-Spray leuchtet bei korrekt ausgeführtem Sprühstoß...
- Seite 36 Einstellung der Durchflussmenge wählen (s, m, l, xl) Spray Shots Info Verfügbare Sprühstöße Certificates Zertifikate Factory Reset Zurücksetzen auf Werkseinstellungen About Device Über das Gerät (*) nur wenn das Dichtheitsprüfgerät per Bluetooth mit der SMART-Spray verbunden ist. 36 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 37 Hier finden Sie Informationen zu Seriennummer und Konfiguration. Gehen Sie mit der Taste bis zum Menü “About device“, siehe "Display / Bedienfeld [} 12]". Bestätigen Sie mit der Taste "ZERO / Set". Verlassen Sie das Menü mit der Taste “Back". SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 37 / 51...
- Seite 38 Starten Sie das Update-Programm auf dem Computer erneut. ► Befestigen Sie das RS232 Kabel sicher am Laptop oder PC und Dichtheitsprüfgerät. ► Stellen Sie sicher, dass die Stromzufuhr zum Laptop, PC und Dichtheitsprüfgerät gesichert ist. 38 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 39 ü Sie haben einen Laptop oder PC mit Internetzugang zur Verfügung. ü Sie haben ein RS232 Kabel. Legen Sie einen Ordner auf dem Laptop oder PC an. Öffnen Sie über das Internet folgenden Link "https://cloud01.inficon.com/ nextcloud/s/giQrGsootKyRG5K". Loggen Sie sich mit folgendem Passwort "inficonul1000" ein.
- Seite 40 Positionieren Sie die neue Sprühspitze ordnungsgemäß und führen die Sprühspitze mit leichtem Druck bis zum Anschlag ein. Ziehen Sie die verliersichere Rändelmutter handfest an und prüfen Sie durch leichtes Ziehen, ob die Sprühspitze richtig sitzt. ð Die neue Sprühspitze ist montiert. 40 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 41 7.3 HeliCan über Befüllstation befüllen VORSICHT Verletzungsgefahr durch berstende HeliCan aufgrund zu hohen Drucks beim Befüllen ► Befüllen Sie die HeliCan nur mit der INFICON Befüllstation. Zur Handhabung der INFICON Befüllstation beachten Sie die Betriebsanleitung der INFICON Befüllstation. SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 42 Kontaminationserklärung. ð Sie erhalten dann von uns die Rücksendenummer und die Versandadresse. Verwenden Sie zur Rücksendung die Originalverpackung. Bevor Sie das Gerät versenden, legen Sie ein Exemplar der ausgefüllten Kontaminationserklärung bei. Siehe unten. 42 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 43 INFICON Außerbetriebnahme | 8 SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 43 / 51...
- Seite 44 9 | Anhang INFICON 9 Anhang 9.1 CE-Konformitätserklärung 44 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 45 INFICON Anhang | 9 SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 45 / 51...
- Seite 46 9 | Anhang INFICON 9.2 Funk-Zertifikate Zertifikat USA Zertifikat Kanada 46 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 47 INFICON Anhang | 9 Zertifikat Singapure Zertifikat Honkong SMART-Spray Zertifikat Honkong IFCBT-Dongle Zertifikat China SMART-Spray Zertifikat China IFCBT-Dongle Zertifikat Korea SMART-Spray Zertifikat Korea IFCBT-Dongle SMART-Spray Betriebsanleitung-lins32de1-03-(2503) 47 / 51...
- Seite 48 9 | Anhang INFICON Zertifikat Taiwan SMART-Spray Zertifikat Taiwan IFCBT-Dongle Zertifikat Japan Zertifikat Mexiko SMART-Spray Zertifikat Mexiko IFCBT-Dongle Zertifikat Malaysia 48 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
- Seite 49 551-068 HeliCan 405 ml 2,9 bar 551-068A Koffer leer 551-069 Befüllstation für HeliCan 551-070 Befülladapter für Sprühspitze 551-071 Flow-Check für Heliumfluss-Überprüfung 551-072 Schutzhülle SMART-Spray 551-073 Batterieladegerät 551-080 Batterie 551-085 Batterie mit Ladegerät 551-081 iBoost Sofrware für UL3000/6000 551-600 Sprühspitze 200013575...
- Seite 50 Gehen Sie mit der Taste bis zum Menü "Certificates", siehe "Display / Bedienfeld [} 12]". Bestätigen Sie mit der Taste "ZERO / Set". Benutzen Sie zum Scrollen die Tasten Verlassen Sie das Menü mit der Taste "Back". 50 / 51 SMART-Spray Betriebsanleitung-lins32de1-03-(2503)
