INFICON
Vorgehen

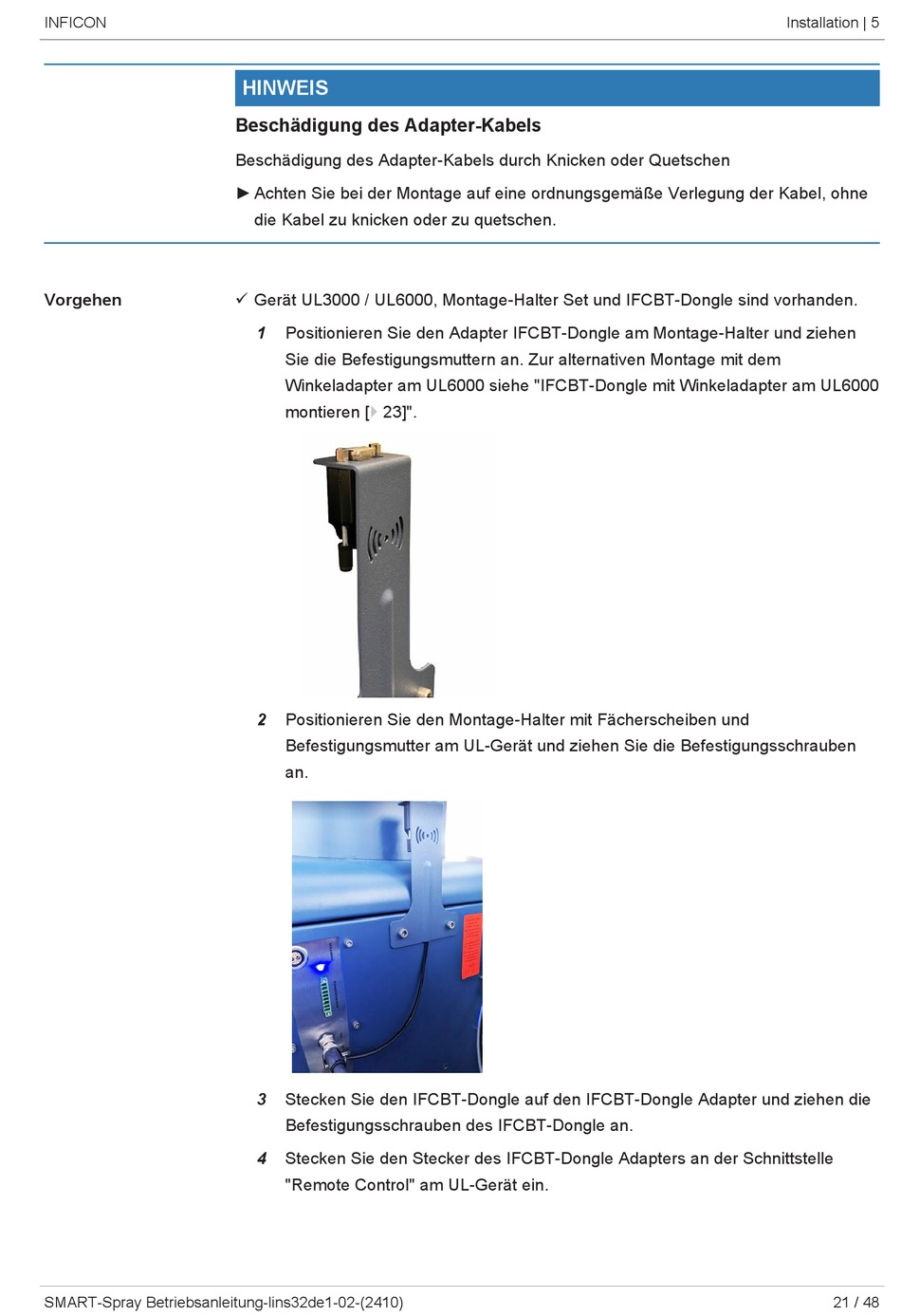

SMART-Spray Betriebsanleitung-lins32de1-02-(2410)
HINWEIS
Beschädigung des Adapter-Kabels
Beschädigung des Adapter-Kabels durch Knicken oder Quetschen
► Achten Sie bei der Montage auf eine ordnungsgemäße Verlegung der Kabel, ohne
die Kabel zu knicken oder zu quetschen.
ü Gerät UL3000 / UL6000, Montage-Halter Set und IFCBT-Dongle sind vorhanden.
1
Positionieren Sie den Adapter IFCBT-Dongle am Montage-Halter und ziehen
Sie die Befestigungsmuttern an. Zur alternativen Montage mit dem
Winkeladapter am UL6000 siehe "IFCBT-Dongle mit Winkeladapter am UL6000
montieren [} 23]".
2
Positionieren Sie den Montage-Halter mit Fächerscheiben und
Befestigungsmutter am UL-Gerät und ziehen Sie die Befestigungsschrauben
an.
3
Stecken Sie den IFCBT-Dongle auf den IFCBT-Dongle Adapter und ziehen die
Befestigungsschrauben des IFCBT-Dongle an.
4
Stecken Sie den Stecker des IFCBT-Dongle Adapters an der Schnittstelle
"Remote Control" am UL-Gerät ein.
Installation | 5
21 / 48
