probst SM-1200 Betriebsanleitung Seite 78

3 Produkto aprašymas

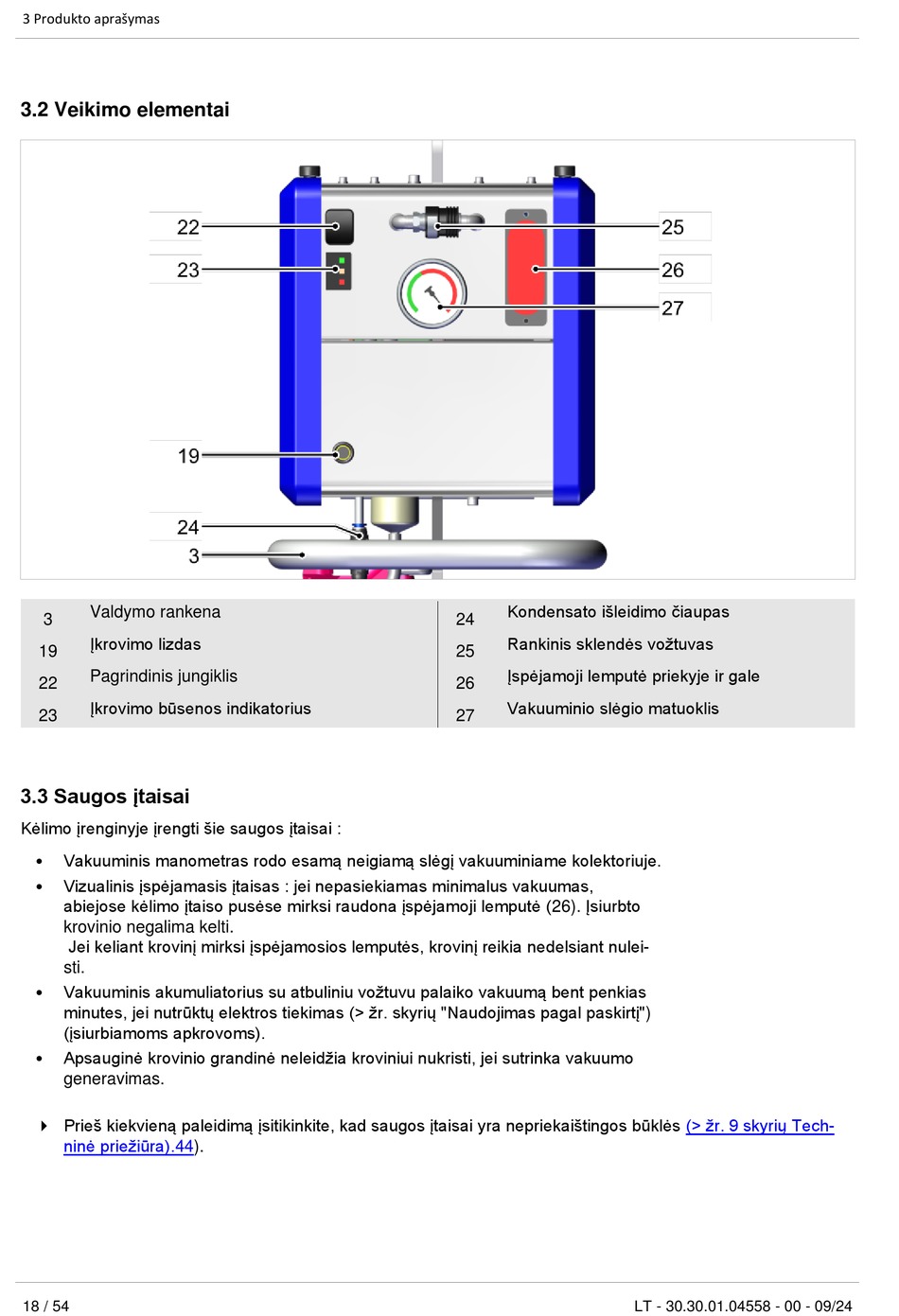

3.2 Veikimo elementai
Valdymo rankena
3
Įkrovimo lizdas
19
Pagrindinis jungiklis
22
Įkrovimo būsenos indikatorius
23
3.3 Saugos įtaisai
Kėlimo įrenginyje įrengti šie saugos įtaisai :
Vakuuminis manometras rodo esamą neigiamą slėgį vakuuminiame kolektoriuje.
•
Vizualinis įspėjamasis įtaisas : jei nepasiekiamas minimalus vakuumas,
•
abiejose kėlimo įtaiso pusėse mirksi raudona įspėjamoji lemputė (26). Įsiurbto
krovinio negalima kelti.
Jei keliant krovinį mirksi įspėjamosios lemputės, krovinį reikia nedelsiant nulei-
sti.
Vakuuminis akumuliatorius su atbuliniu vožtuvu palaiko vakuumą bent penkias
•
minutes, jei nutrūktų elektros tiekimas (> žr. skyrių "Naudojimas pagal paskirtį")
(įsiurbiamoms apkrovoms).
Apsauginė krovinio grandinė neleidžia kroviniui nukristi, jei sutrinka vakuumo
•
generavimas.
 Prieš kiekvieną paleidimą įsitikinkite, kad saugos įtaisai yra nepriekaištingos būklės
ninė priežiūra).44).
18 / 54
Kondensato išleidimo čiaupas
24
Rankinis sklendės vožtuvas
25
Įspėjamoji lemputė priekyje ir gale
26
Vakuuminio slėgio matuoklis
27
(> žr. 9 skyrių Tech-
LT - 30.30.01.04558 - 00 - 09/24
