Montageanleitung

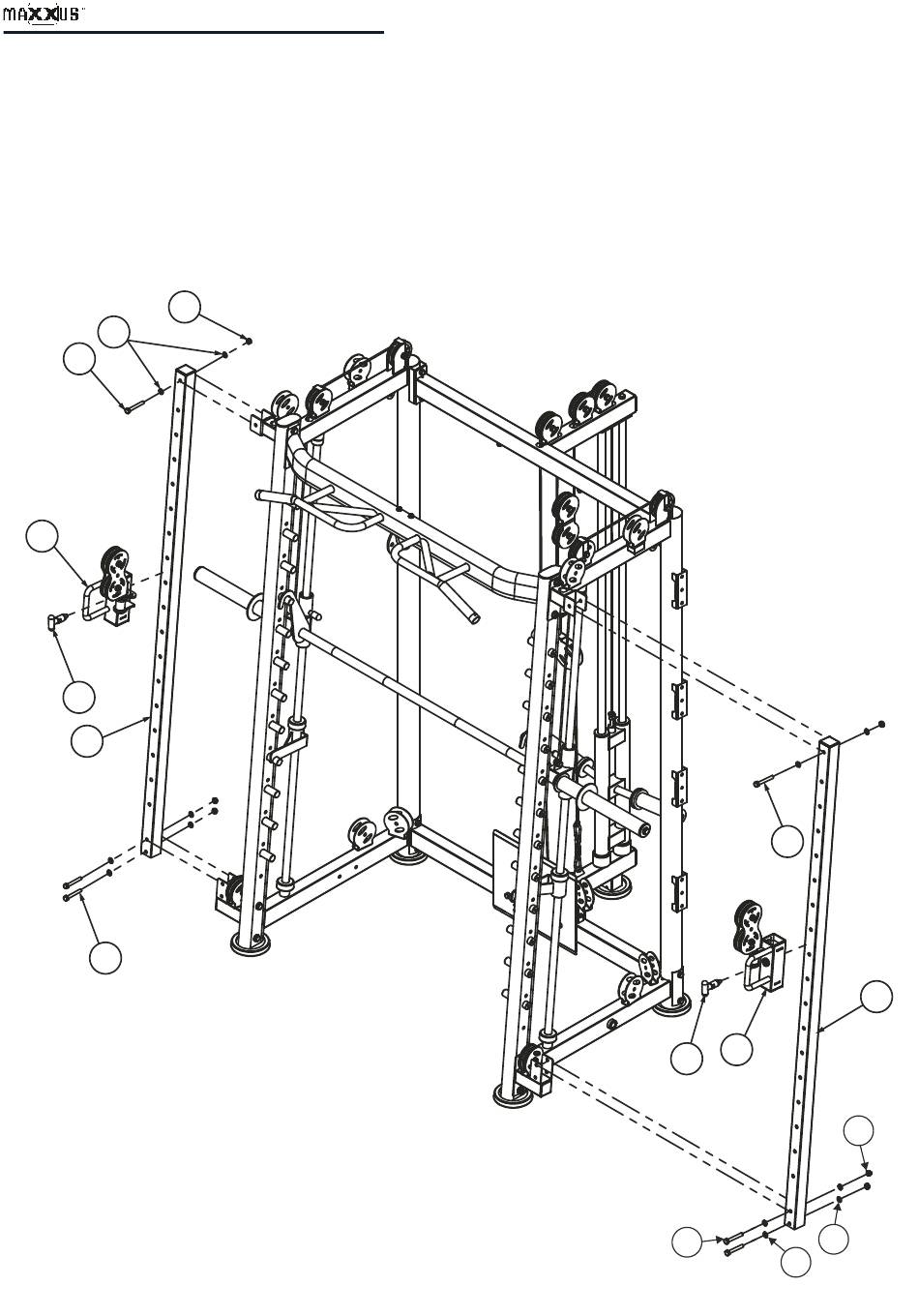

Montageschritt 10
Setzen Sie den linken Führungsrahmen mit Doppelrolle (54) auf einen der beiden Führungsrohre (56) ein.
Achten Sie hierbei auf die korrekte Ausrichtung. Fixieren Sie den Führungsrahmen (54) mit einem T-
Sicherungsstift (57) am Führungsrohr (56).
Befestigen Sie nun das rechteckige Führungsrohr (56) oben und unten am linken Seitenrahmen.
Verwenden Sie hierzu oben eine Sechskantschraube M10x75 (71), zwei Unterlegscheiben Ø10 (9) und
eine Sicherungsmutter M10 (10). Unten verwenden Sie zwei Sechskantschrauben M10x70 (53), vier
Unterlegscheiben Ø10 (9) und zwei Sicherungsmuttern M10 (10).
Verfahren Sie dann ebenso mit der rechten Seite.
10
9
71
54
57
56
53
24
71
55
57
10
9
53
9
56
