Montageanleitung
Montageschritt 12

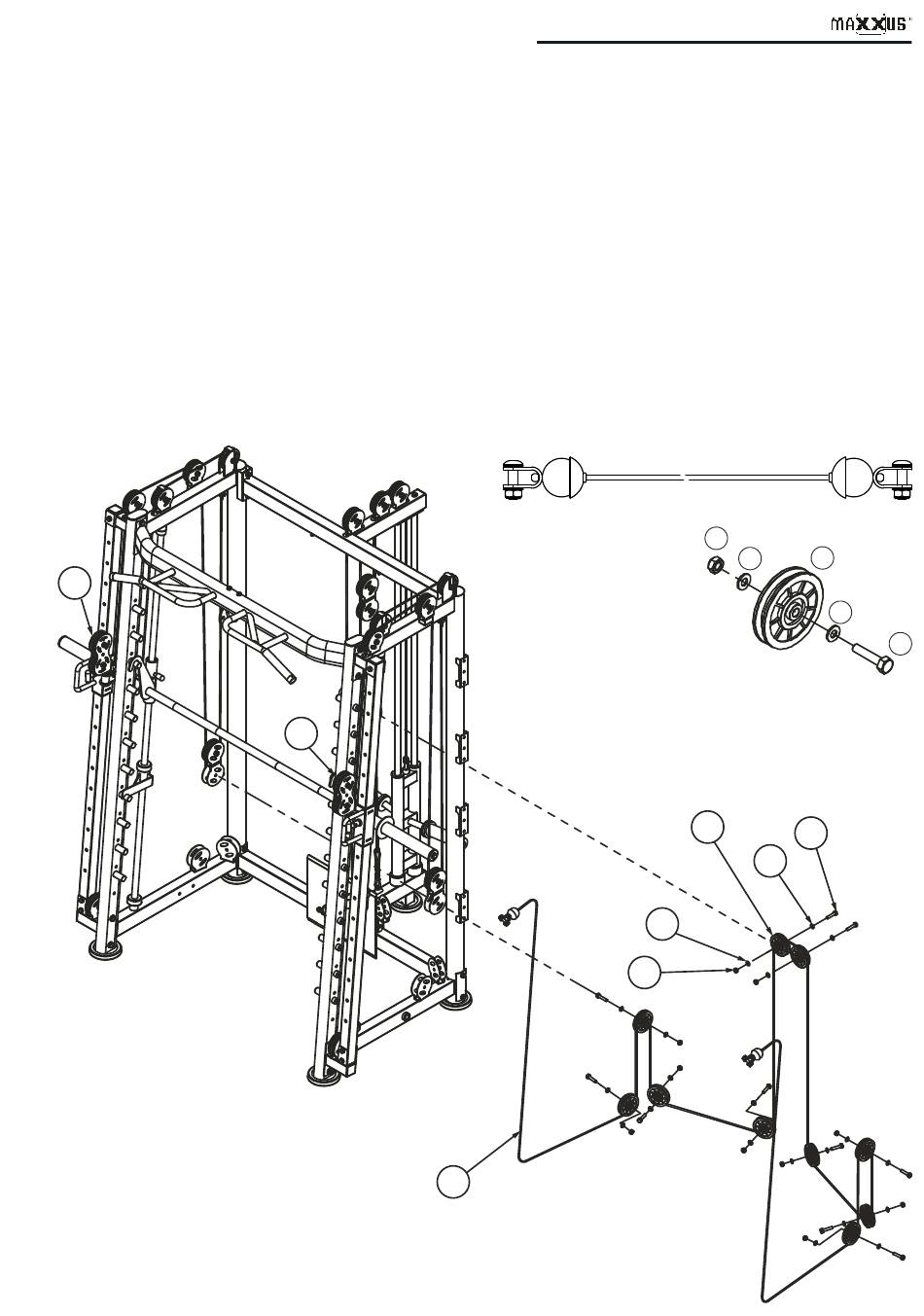

Montieren Sie die zehn Rollen (38), an den entsprechenden Rollenhaltern. Verwenden Sie hierzu jeweils eine
Sechskantschraube M10x45 (41), zwei Unterlegscheiben Ø10 und eine Sicherungsmutter M10 (10) - siehe
Abbildung und Beschreibung auf der nächsten Seite.
Lösen Sie dann an einem Ende des Zugseils (59) die Kugelhalterung - siehe Abbildung und Beschreibung auf der
übernächsten Seite.
Führen Sie dann das Zugseil von vorne durch die Doppelrolle des rechten Führungsrahmens (55) nach unten über
die untere, vordere Rolle des rechten Seitenrahmens. Nun folgen Sie dem Verlauf wie in der Zeichnung angezeigt.
Wenn Sie an der unteren, vorderen Rolle des linken Seitenrahmens angelangt sind, führen Sie das Zugseil über
diese Rolle nach oben und von hinten durch die Doppelrolle des linken Führungsrahmens (54) nach außen - siehe
Abbildung und Beschreibung auf der nächsten Seite.
Zum Anschluss montieren Sie die zuvor entfernte Kugelhalterung wieder am Ende des Zugseils (59).
Zugseil (59) - Länge 10.690 mm
10
38
9
54
10x
9
41
55
38
41
9
9
10
59
27
