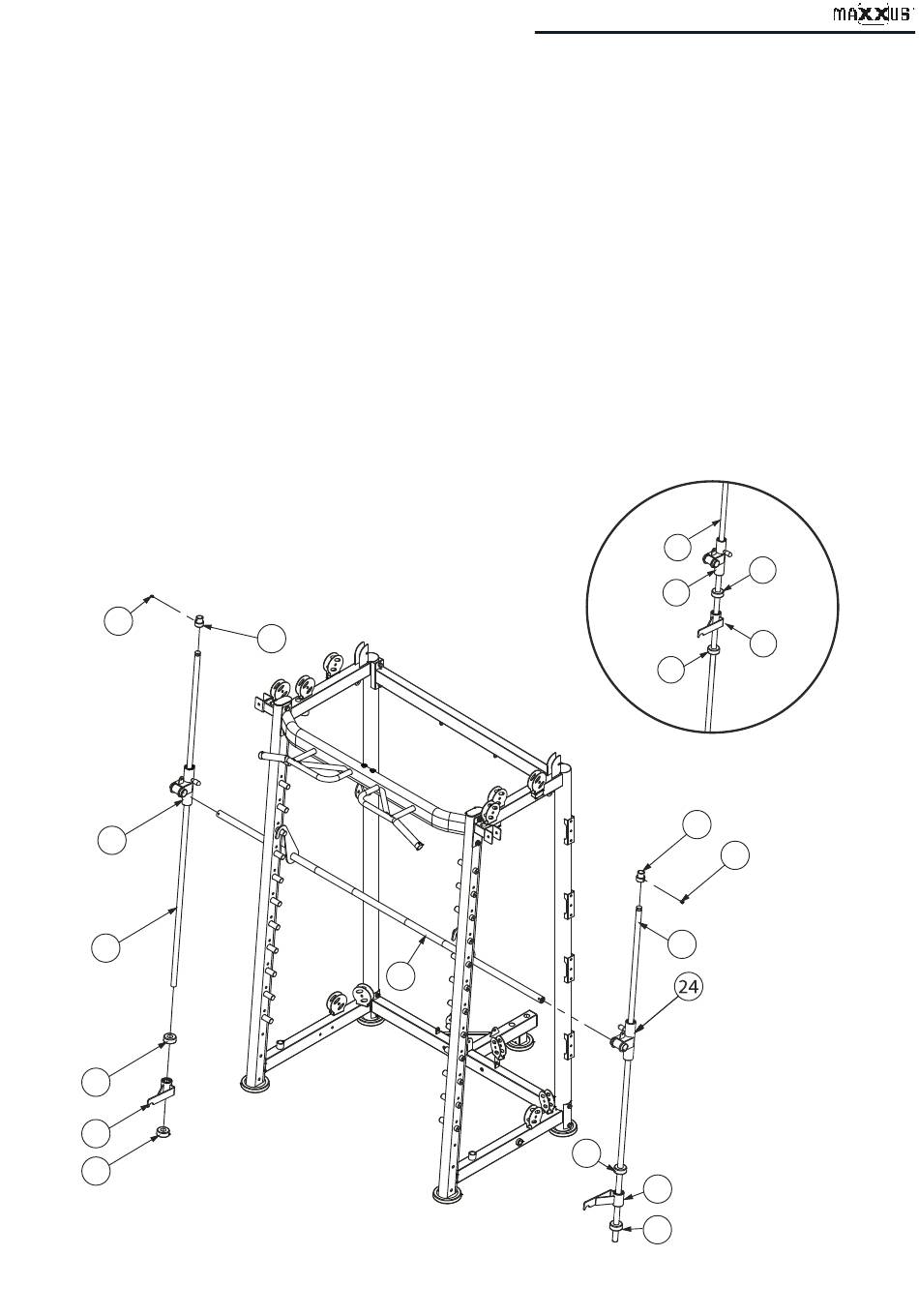

Montageschritt 4
Hängen Sie die Langhantelstange (16) mit den Haltehaken rechts und links in den Seitenrahmen ein.
Montage der linken Gleitrohre (17)
Schieben Sie die nachfolgend aufgeführten Bauteile auf das Gleitrohr (siehe Kreisausschnitt):
- Führungselement (23) - Gummidämpfer, rund (25) - Sicherungshaken, links (26) - Gummidämpfer, rund (25)
Bitte beachten Sie hierbei unbedingt die Reihenfolge und Ausrichtung!
Beim Einsetzen des Führungselements (23) in das Gleitrohr gehen Sie bitte äußerst behutsam vor.
Im Inneren des Führungselements befinden sich Kugellager, die bei einem eventuellen Verkanten beschädigt
werden können.
Setzen Sie jetzt von oben die Fixierungshülse (22) auf das Gleitrohr (17).
Schieben Sie nun das Führungselement, links (23) mit dem Gleitrohr (17) auf die linke Aufnahme der Hantelstange
(16). Setzen Sie dann das Gleitrohr in der unteren Aufnahme des linken Seitenrahmens ein.
Zum Abschluss setzen Sie das obere Ende des Gleitrohres mit der Fixierungshülse (22) in der oberen Aufnahme
des linken Seitenrahmens ein und fixieren die Hülse, in dem Sie die Madenschraube M8x10 (21) anziehen.
Verfahren Sie dann ebenso mit dem rechten Gleitrohr (17).
21
23
17
25
26
25
22
16
25
15
Montageanleitung
17
25
23
26
25
22
21
17
27
25
