Maxxus Smith Power PRO Bedienungsanleitung Seite 32

Montageanleitung

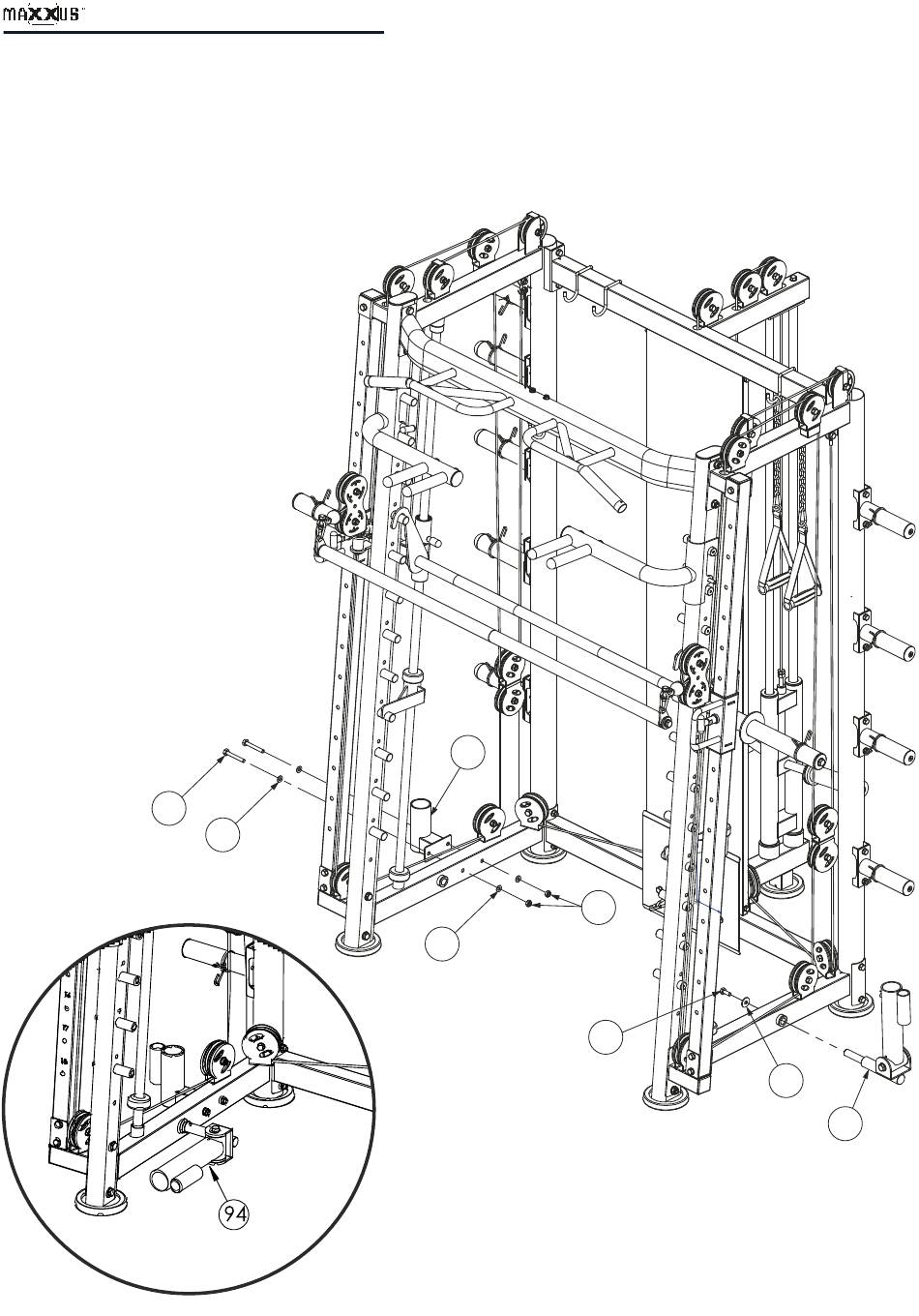

Montageschritt 15
Setzen Sie den beweglichen Hantelstangenhalter (94) von außen oder von innen, unten am rechten
Seitenrahmen ein. Alternativ können Sie den beweglichen Hantelstangenhalter (94) auch am linken
unteren Seitenrahmen einsetzen - siehe Kreisausschnitt.
Montieren Sie dann den festen Hantelstangenhalter (77) von außen unten am linken Seitenrahmen.
Verwenden Sie hierzu zwei Sechskantschrauben M10x70 (53), vier Unterlegscheiben Ø10 (9) und zwei
Sicherungsmuttern M10 (10).
95
53
9
10
9
33
79
94
32
