Montageanleitung
Montageschritt 6

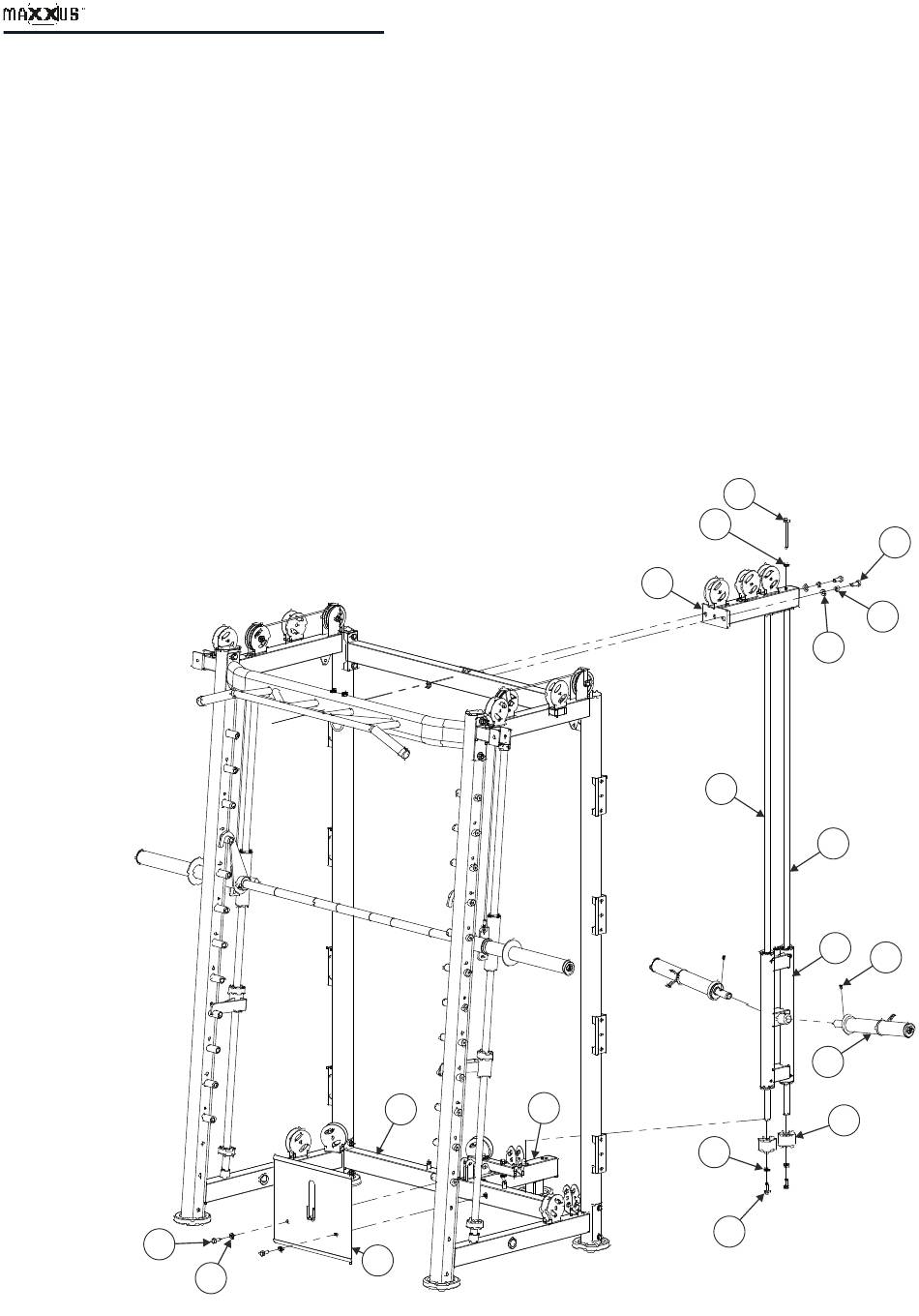

Setzen Sie die beiden Hantelscheiben-Halter (89) rechts und links am Gewichtsschlitten (30) ein und befestigen Sie
diese jeweils mit einer Madenschraube M8x10 (21). Setzen Sie dann die beiden hinteren Führungsrohre (29) in die
Aufnahmen des Gewichtschlittens (30) ein. Achten Sie hierbei darauf, dass die beiden Hantelscheiben-Halter (89)
des Gewichtsschlittens nach oben zeigen.
Schieben Sie je einen der beiden runden Gummidämpfer (31) von unten auf die Führungsrohre (29).
Setzen Sie dann die Führungsrohre in die Bohrungen des unteren T-Rahmens (86) ein.
Befestigen Sie die Führungsrohre (29) am unteren T-Rahmen (86) mit je einer Schrauben M10x20 (34) und einer
Unterlegscheibe Ø10 (9).
Setzen Sie den oberen T-Querträger (88) auf den Führungsrohren (29) ein. Befestigen Sie dann den T-Querträger
(88) am Querrohr (28). Verwenden Sie hierzu zwei Sechskantschrauben M12x30 (60), zwei Federscheiben Ø12 (87)
und zwei Unterlegscheiben Ø12 (12).
Befestigen Sie dann das hintere Gleitrohr (29) am oberen T-Querträger (88) mit einer Sechskantschraube M10x95
(35) und einer Unterlegscheibe Ø10 (9).
Montieren Sie die Fußplatte (32) mit zwei Sechskantschrauben M10x25 (33) und zwei Unterlegscheiben Ø10 (9)
am untern Querrohr (1).
35
Hinweis:
9
Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen.
60
Erst dann alle Schrauben fest anziehen.
88
87
12
29
29
30
21
89
86
1
31
9
34
33
32
9
18
