Montageanleitung

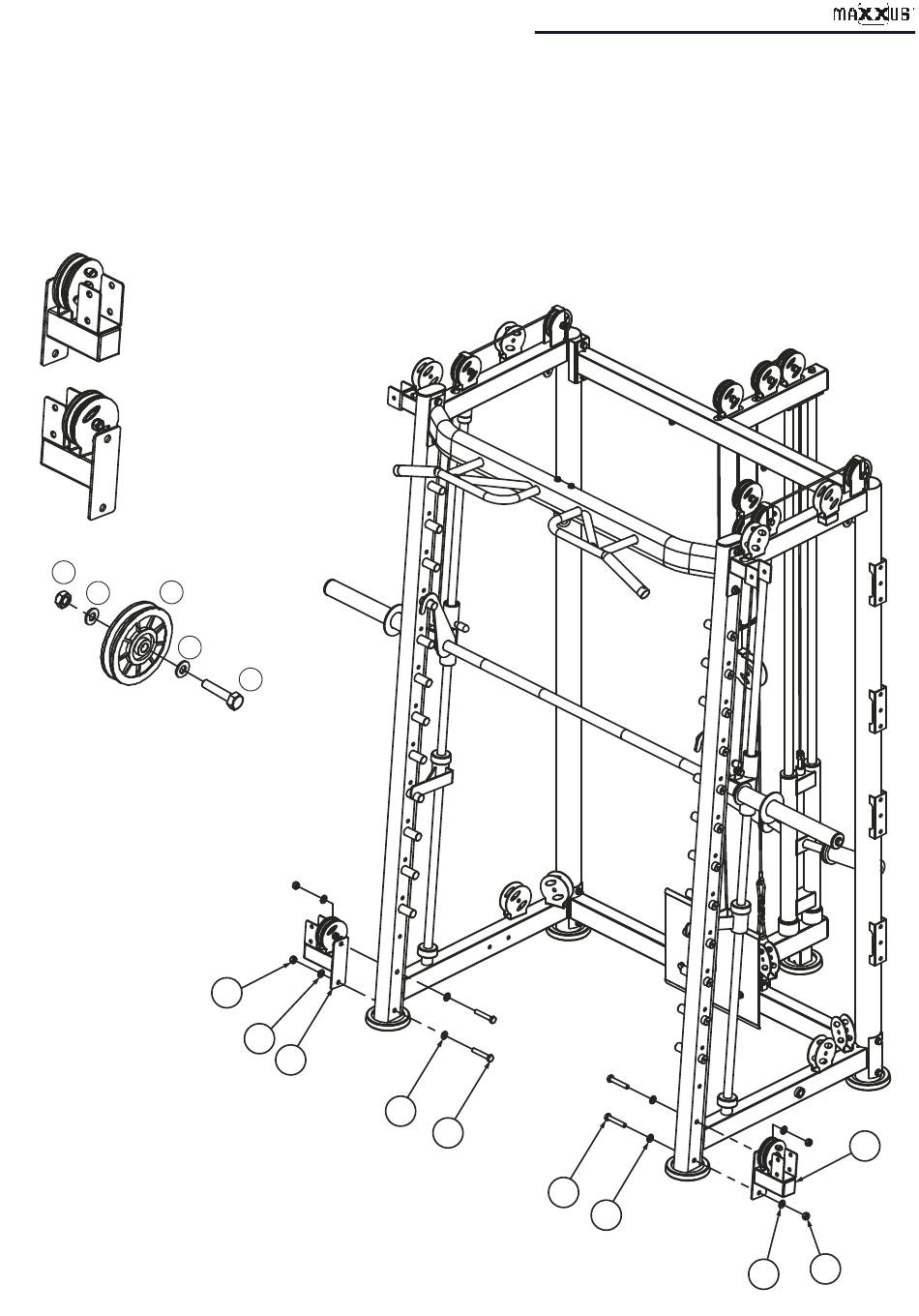

Montageschritt 9
Befestigen Sie den linken, unteren Rollenhalter (51) mit zwei Sechskantschrauben M12x70 (50), vier
Unterlegscheiben Ø12 und zwei Sicherungsmuttern M12 (13) am linken Seitenrahmen.
Verfahren Sie dann ebenso mit der rechten Seite.
Die Rollenhalter sind korrekt montiert, wenn die Rolle des rechten Rollenhalters leicht nach rechts außen
und die Rolle des linken Rollenhalters leicht nach links außen zeigt.
Rollenhalter, rechts (52)
Rollenhalter, links (51)
10
38
9
9
2x
41
13
12
51
12
50
52
50
12
13
12
23
