Montageanleitung

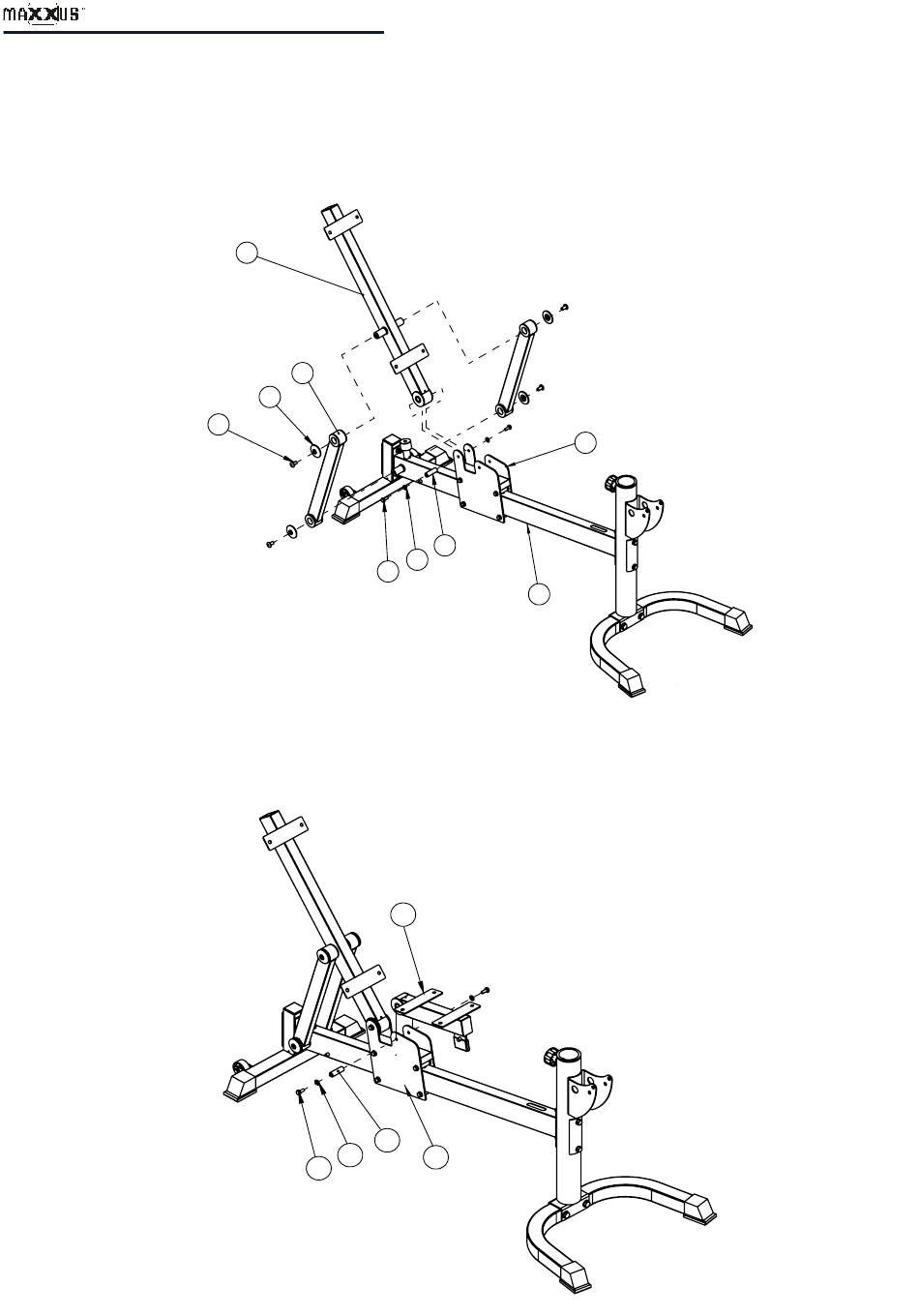

Montageschritt 2
Befestigen Sie das Stützrohr (17) mit je zwei Sechskantschrauben M8x20 (19), zwei Unterlegscheiben Ø8
(32) und dem Distanzrohr (30) an der hinteren Aufnahme des Gleitschlittens (16).
Setzen Sie dann die beiden Führungsrohre (20) rechts und links in der Aufnahme am Basisrohr (3) und in
der Aufnahme am Stützrohr (17) ein und befestigen Sie es jeweils mit zwei Aluminium-Abdeckkappen (21)
und zwei Innensechskantschrauben M10x16 (56).
17
20
21
56
16
30
32
19
3
Montageschritt 3
Befestigen Sie den Basisrahmen (18) an der vorderen Aufnahme des Gleitschlittens (16). Verwenden Sie
hierzu zwei Sechskantschrauben M8x20 (19), zwei Unterlegscheiben Ø8 (32) und ein Distanzrohr (30).
18
30
32
16
19
36
