Montageanleitung

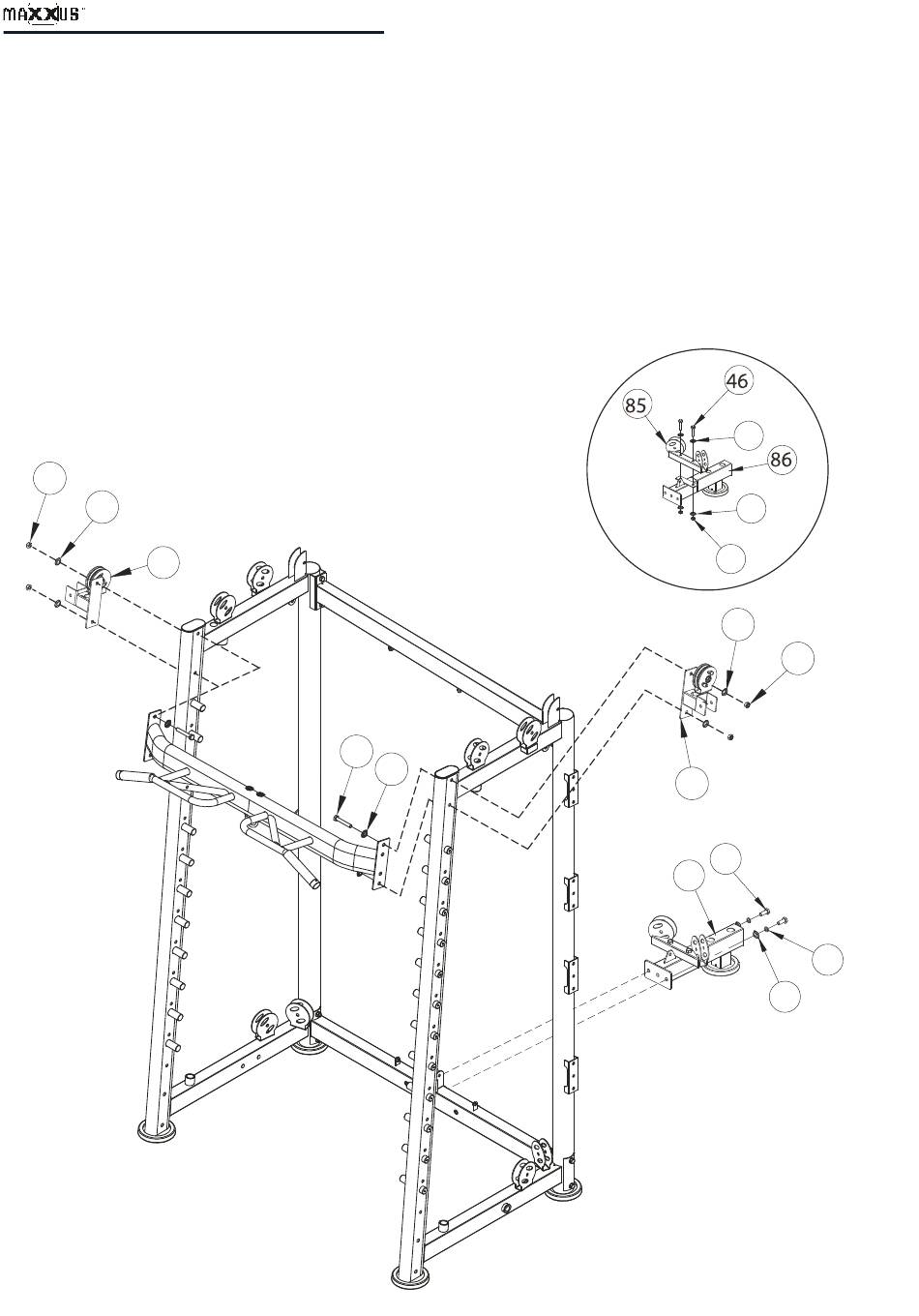

Montageschritt 3
Montieren Sie zuerst die Rollenführung (85) an den hinteren Standfuß (86). Verwenden Sie hierzu zwei Sechskantschrauben
M10x50 (46), vier Unterlegscheiben Ø10 und zwei Sicherungsmuttern M10 (10)
- siehe Kreisausschnitt.
Befestigen Sie dann den hinteren Standfuß (86) am unteren Basisrahmen (1). Verwenden Sie hierzu zwei Sechskantschrauben
M12x30 (60), zwei Federscheiben Ø12 und zwei Unterlegscheiben Ø12 (12).
Verbinden Sie dann den linken Seitenrahmen (2) und den rechten Seitenrahmen (3) oben an den Vorderseiten mit dem
Klimmzug-Querträger (4). Verwenden Sie hierzu pro Seite je zwei Sechskantschrauben M12x75 (11), vier Unterlegscheibe Ø12
(12), zwei Sicherungsmuttern M12 (13) sowie von außen am linken Seitenrahmen den linken Rollenhalter (5) und am rechten
Seitenrahmen den rechten Rollenhalter (6).
Hinweis:
Bitte alle Schrauben nur handfest anziehen, bis alle Bauteile passgenau sitzen. Erst dann alle Schrauben fest anziehen.
9
13
12
9
10
5
12
13
11
12
6
60
86
87
12
14
