Montageanleitung

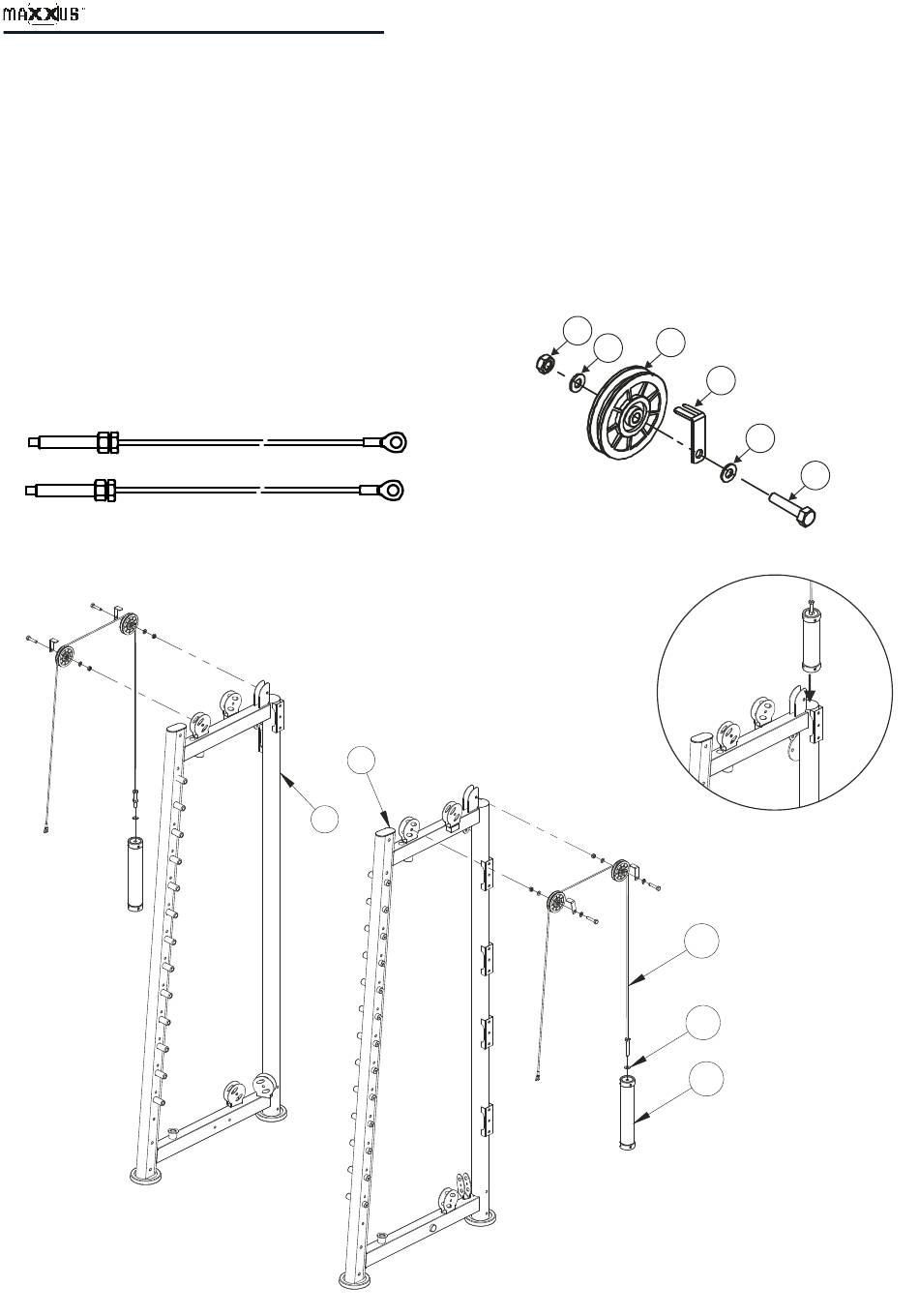

Montageschritt 1
Befestigen Sie die Zuggewichte (49) mit je einer Unterlegscheibe Ø12 (12) an je einem Gewindeende der
Zugseile (47). Führen Sie dann je ein Zuggewicht (49) in das hintere Rohr des linken und rechten
Seitenrahmens (2-links/3-rechts) ein - siehe Kreisausschnitt.
Setzen Sie nun die beiden Rollen (38) mit je einer Sechskantschraube M10x50 (46), zwei Unterlegscheiben
Ø10 (9), einer Seilführung (48) und einer Sicherungsmutter M10 (10) in den beiden oberen Rollenhaltern des
linken Seitenrahmens (2) ein. Beachten Sie hierbei unbedingt die Position der jeweiligen Seilführung (48).
Führen Sie nun das andere Ende (mit Öse) des Zugseils (47) durch die Seilführungen (48) und über die
beiden soeben montierten Rollen (38). Führen Sie dann das Zugseil durch die Öffnung am linken
Seitenrahmen nach unten.
10
38
9
Verfahren Sie nun ebenso mit der rechten Seite.
48
2x Zugseil (47) - Länge 2.370 mm
9
46
4x
3
2
47
12
49
12
