Montageanleitung

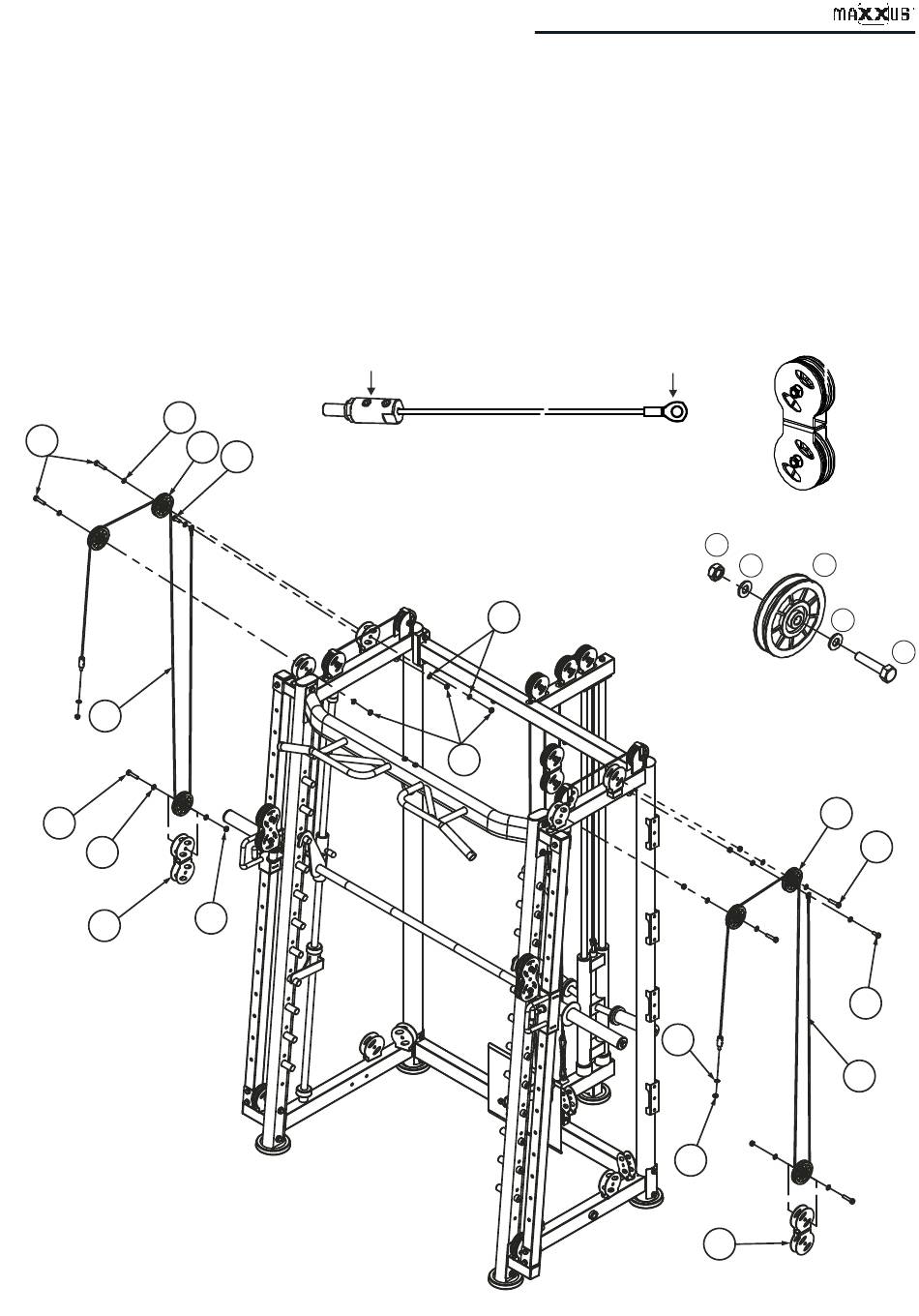

Montageschritt 11
Befestigen Sie das Ende des Zugseils (58) (Gewindehalter - nicht Halteöse!) mit einer Sicherungsmutter
M10 (10) und einer Unterlegscheibe Ø10 (9) am linken Führungsrahmen mit Doppelrolle (54).
Führen Sie dann das Ende mit Öse des Zugseils (58) nach oben durch die Öffnung am Zwischenstück
zwischen linkem Führungsrohr und linkem Seitenrahmen.
Führen Sie das Zugseil weiter über die beiden, seitlich am linken Führungsrahmen angebrachten Rollen.
Führen Sie es dann nach unten und setzen es in die obere Rolle der Doppelrolle (40) ein.
Nun führen Sie das Zugseil (58) wieder nach oben und fixieren es an der Halteöse am linken
Seitenrahmen. Verwenden Sie hierzu eine Sechskantschraube M10x25 (33), zwei Unterlegscheiben Ø10
(9) und eine Sicherungsmutter M10 (10).
Verfahren Sie nun ebenso auf der rechten Seite.
ACHTUNG: Prüfen Sie, ob das Seil am Gewindehalter mit den drei Innensechskantschrauben fest
verschraubt ist. Ziehen Sie vorsichtshalber die Innensechskantschrauben nochmals fest an!
Gewindehalter
Halteöse
9
41
2x Zugseil (58) - Länge 3.542 mm
38
33
2x Doppelrolle (40)
10
38
9
9
9
6x
41
58
10
38
41
41
9
10
40
33
9
58
10
40
25
