AutoDome Junior HD
9.3
Alarmausgänge
Der AutoDome Junior ist mit einem (1) Alarmausgang (Open-
Collector-Ausgang) ausgestattet.
NPN
C
B
E

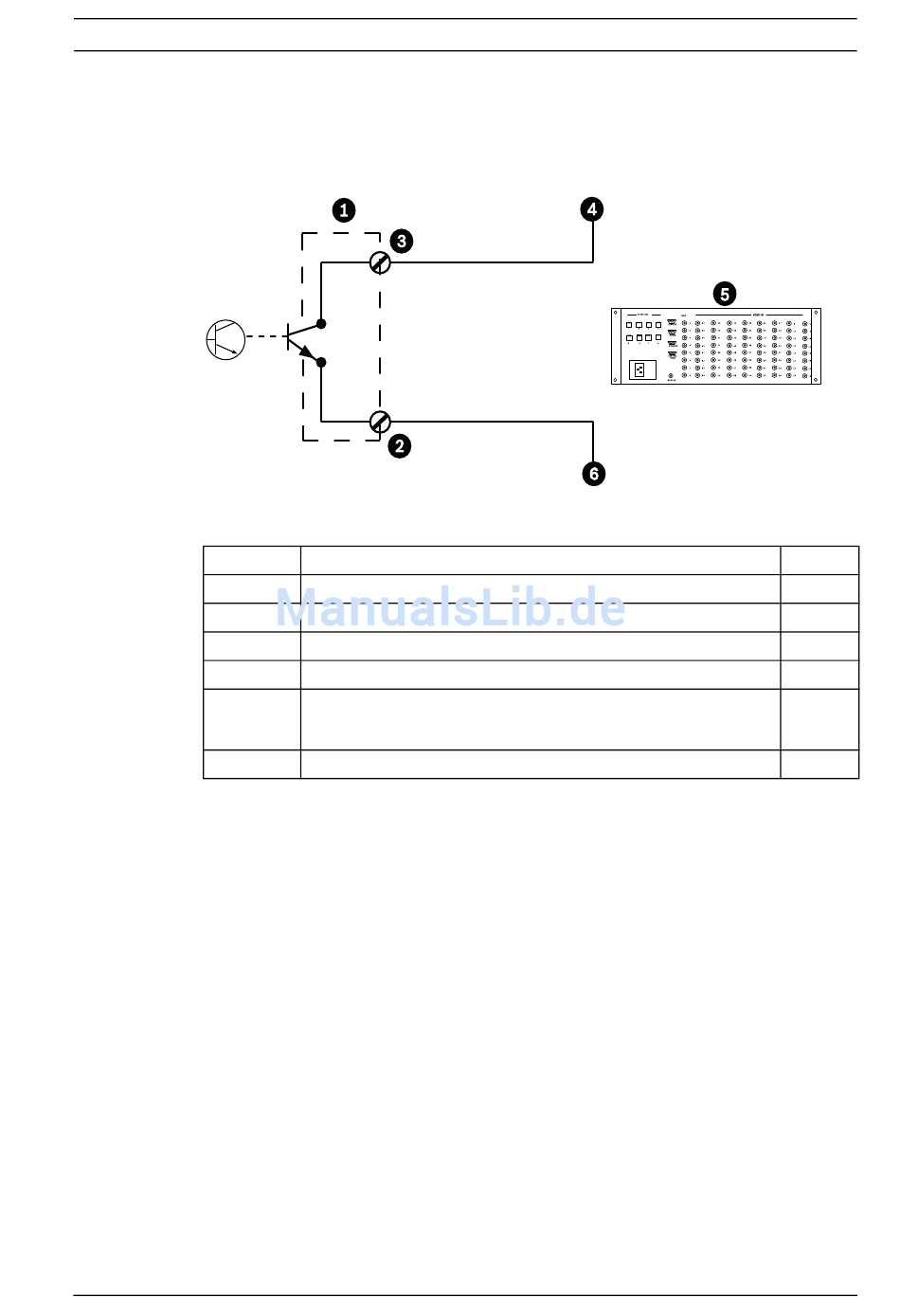

Bild 9.4 N.O. Normalerweise offen
Ref.- Nr. Beschreibung
1
2
3
4
5
6
9.3.1
Open-Collector-Ausgang anschließen
Bei Ausgang 1 handelt es sich um einen Open-Collector-
Ausgang. Dieser Ausgang muss an eine positive Spannung
zwischen 5 und 32 V angeschlossen werden, um den
Stromkreis zu schließen. Die maximale Spannung beträgt
32 VDC bei 150 mA.
1.
2.
Bosch Security Systems, Inc.
Dome
Schließer
Masse
Alarmeingang
Kundenseitig bereitgestelltes Gerät (z. B.
Allegiant oder DVR)
Masse/Bezugspotenzial
Schließen Sie den entsprechenden abisolierten Leiter an
den Open-Collector des weißen Drahts vom Transistor an.
Schließen Sie den entsprechenden abisolierten Leiter an
den Masseanschluss an.
Installationshandbuch
Alarm- und Relaisanschlüsse | de
--
--
--
--
--
--
--
--
F.01U.205.193 | 1.0 | 2010.12
59
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
Farbe
k.A.
Weiß
Grün
k.A.
k.A.
k.A.
