AutoDome Junior HD
2.
3.
4.
5.
6.
7.
Bosch Security Systems, Inc.
Drehen Sie die Schraube am Erdungsanschluss (
auf der Befestigungshalterung heraus.
Bringen Sie ein Erdungskabel (nicht im Lieferumfang
enthalten) am Erdungsschraubenloch (
Befestigungshalterung an, und befestigen Sie das Kabel
mit der Schraube.
Befestigen Sie das grüne Erdungskabel des Geräts mit der
unverlierbaren Unterlegscheibe am geerdeten (
Schraubenloch an der Befestigungshalterung.
Verlegen Sie die Kabel an der Seite der Montageplatte mit
der sichelförmigen Aussparung.
Verbinden Sie die Gegensteckverbinder (im Zubehör-Kit
enthalten) über die freien Kabelenden mit der kundenseitig
bereitgestellten Verkabelung (Informationen zur
Verkabelung siehe Abschnitt 8 Verkabelung vorbereiten,
Seite 52).
Schließen Sie die entsprechenden Anschlüsse der Kamera
an die Gegensteckverbinder der Decke an.

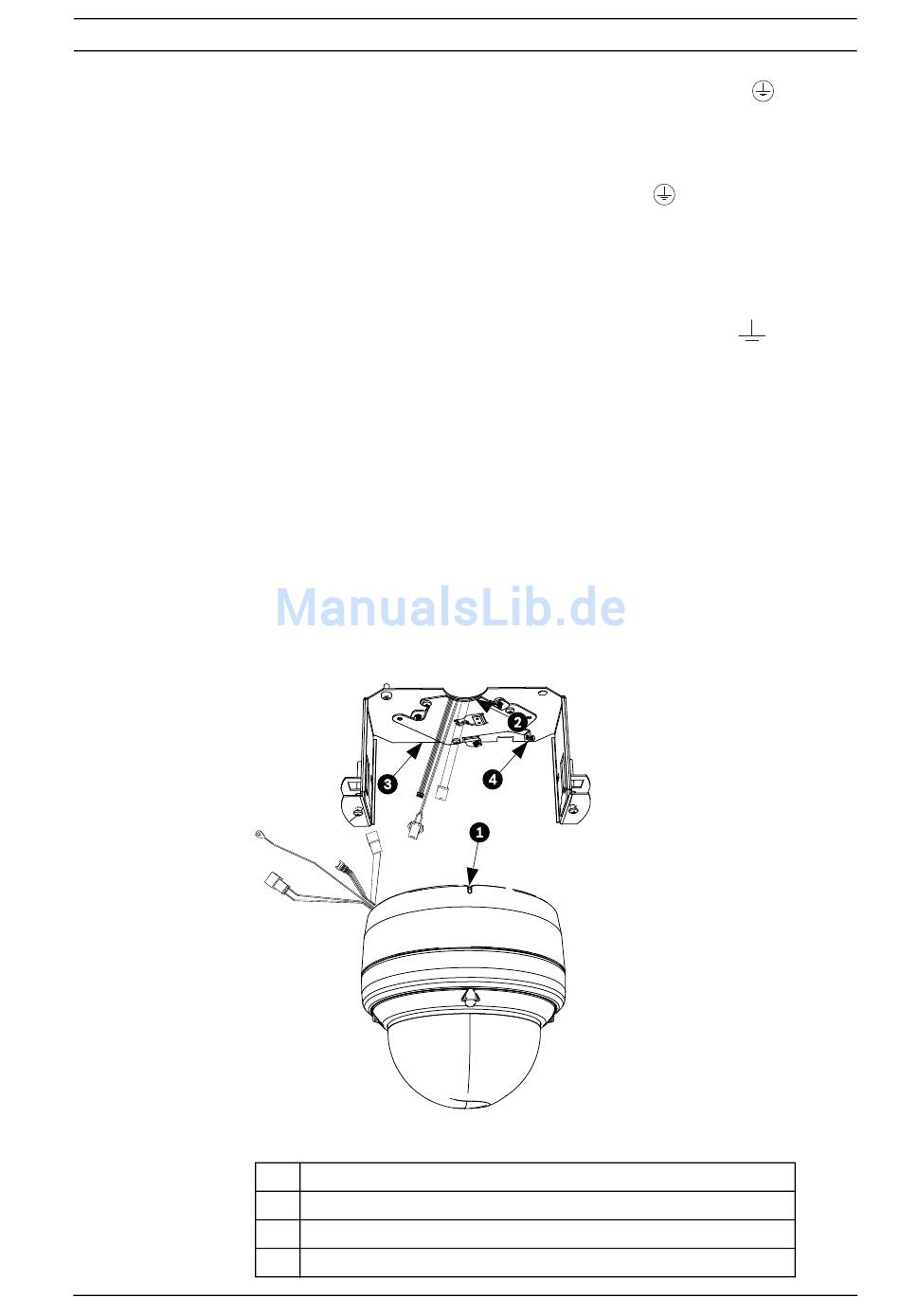

Bild 6.5 Verbinden der entsprechenden Anschlüsse
1
Sicherungsschraube
2
Sichelförmige Aussparung
3
Montageplatte
4
Senkrechte Lasche
Installationshandbuch
Unterputz-Montage | de
) an der
)
F.01U.205.193 | 1.0 | 2010.12
41
) oben
