AutoDome Junior HD
3.
4.
Bosch Security Systems, Inc.

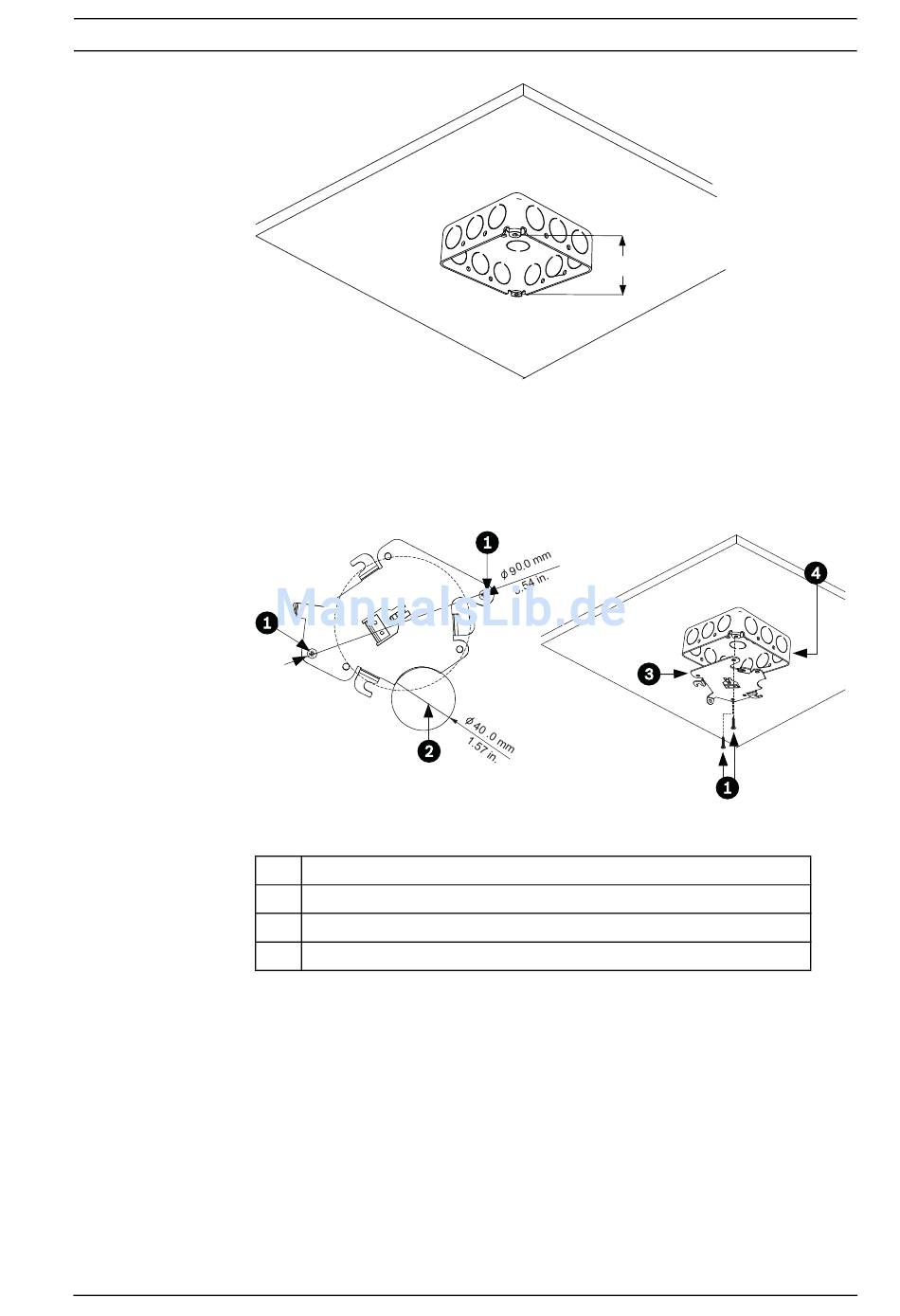

Bild 4.2 Montage der vom Kunden bereitgestellten Anschlussdose
Befestigen Sie die Montageplatte mit den entsprechenden
Befestigungsteilen (nicht im Lieferumfang enthalten) an
der Anschlussdose (siehe Bild 4.3).
Bild 4.3 Befestigen der Montageplatte
1 Bohrungen der Anschlussdose
2 Kabelaussparung (max. 40 mm); sichelförmig
3 Montageplatte
4 Anschlussdose
Fahren Sie mit der Installation ab Abschnitt 4.1.3 Kamera
auf der Montageplatte montieren, Seite 26 fort.
Installationshandbuch
Aufputz-Montage | de
90 mm
(3.54 in.)
F.01U.205.193 | 1.0 | 2010.12
25
