Inhaltszusammenfassung für Bosch VOT-320V0xxL

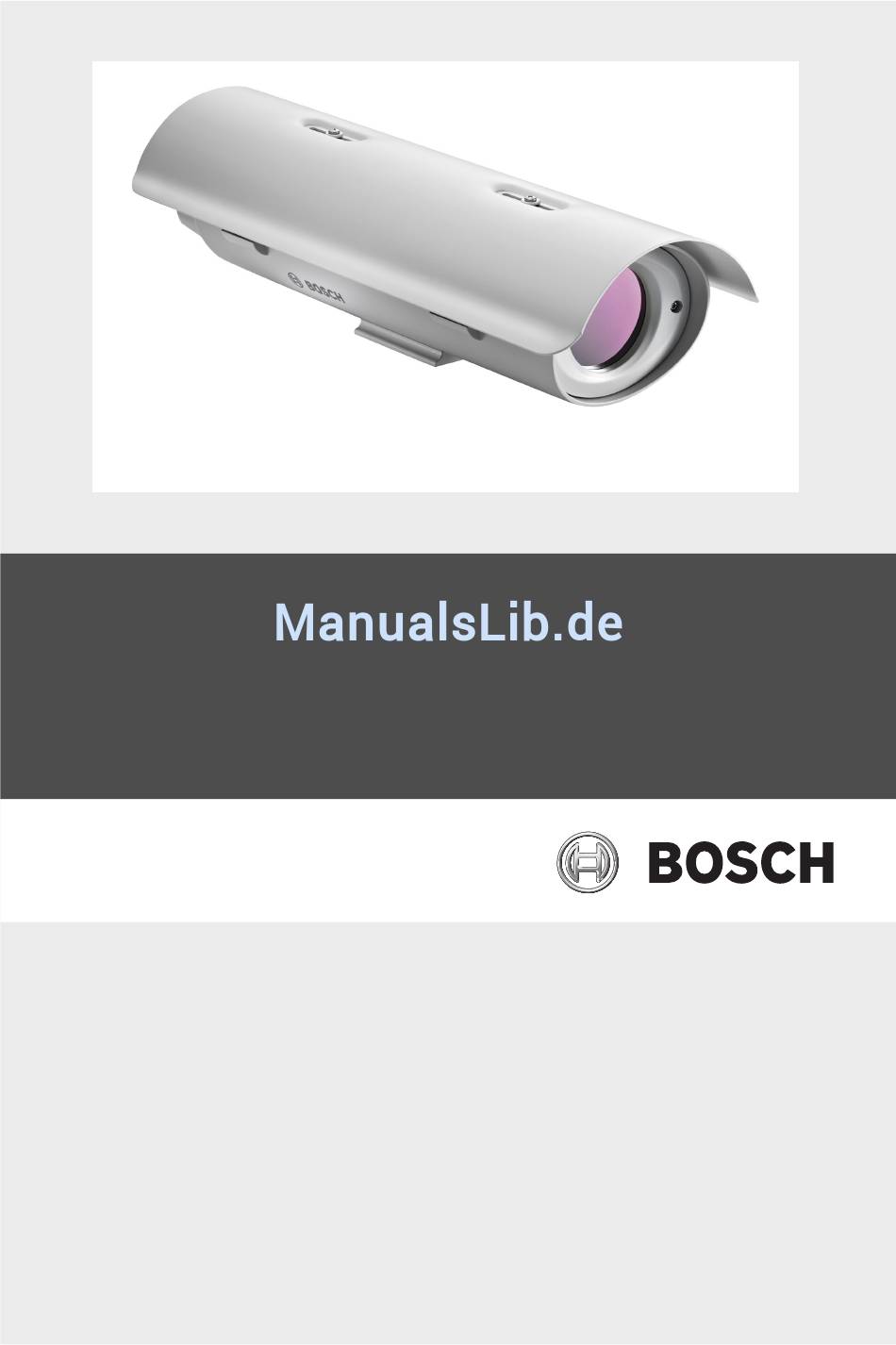

- Seite 1 VOT-320 VOT-320V0xxL | VOT-320V0xxH Schnellstartanleitung...
-
Seite 3: Inhaltsverzeichnis
Auspacken Installieren und Anschließen Montieren der Kamera Vorbereiten der Installation Erdung Serielle Verbindung Alarm- und Relaisanschlüsse Schwenk-/Neigeanschlüsse Netzwerkverbindung Anschließen der Stromversorgung Justieren des WFOV-Objektivs Konfiguration Zuweisen einer IP-Adresse Testen der Konfiguration Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 4: Allgemeine Informationen
Handbuch. Weitere ausführliche Informationen entnehmen Sie bitte der umfassenden Online-Hilfe für die VOT-320. Diese Schnellstartanleitung, das Installations- und Bedienungshandbuch und das aktuelle Firmware-Paket sind auf www.boschsecurity.com auch in anderen Sprachen verfügbar. F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH... -
Seite 5: Im Lieferumfang Enthaltene Teile
– 3 manipulationssichere Torx-Schrauben zur Verriegelung der Spannverschlüsse – 1 Torx-Schraubendreher – 4 Kabelverschraubungen – 3 Muttern für Kabelverschraubungen – 3 Blindstopfen für unbenutzte Kabeleinführungen – 1 Schnellstartanleitung – 1 Produkt-CD Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 6: Auspacken
Auspacken – Versichern Sie sich, dass die Lieferung vollständig ist und sich in einwandfreiem Zustand befindet. – Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie eine Beschädigung feststellen. F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH... -
Seite 7: Installieren Und Anschließen
Beschaffenheit der Montageoberfläche müssen ebenfalls berücksichtigt werden. – Montieren Sie die Kamera mit zwei passenden Schrauben, Unterlegscheiben und Federringen an einer Halterung oder Schwenk-/Neigevorrichtung. Die Federringe müssen verwendet werden, um eine ausreichende Schraubensicherung zu gewährleisten. Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 8: Vorbereiten Der Installation
Falls Sie eine oder mehrere Halterungen nicht fest genug anziehen, kann Wasser in das Gehäuse gelangen und elektronische Teile, die Kamera und das Objektiv beschädigen. Verlegen Sie die Verkabelung außerhalb der hinteren Endabdeckung mit Tropfschlaufen. F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH... -
Seite 9: Erdung
Achten Sie darauf, dass die folgende Reihenfolge eingehalten wird: Schraube Fächerscheibe Potenzialausgleichsleiter zum Gehäuseoberteil Potenzialausgleichsleiter zum Kameramodul Nur bei Schwenk-/Neigevorrichtung: Potenzialausgleichsleiter zur Schwenk-/ Neigevorrichtung Schutzleiter Fächerscheibe – Ziehen Sie die Schraube wieder fest. Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 10: Serielle Verbindung
– Wenn Sie eine serielle Verbindung zur VOT-320 benötigen, schließen Sie die entsprechenden Kabel an der Federleiste – Stecken Sie die Federleiste in die obere orangefarbene Stiftleiste an der VOT-320 ein. F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH... -
Seite 11: Alarm- Und Relaisanschlüsse
Schließen Sie die Alarmschalter an die entsprechenden Klemmen an. – Schließen Sie die Relaisanschlüsse an die entsprechenden Klemmen an. – Stecken Sie die Federleisten in die orangefarbenen Stiftleisten an der VOT-320 ein. Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 12: Schwenk-/Neigeanschlüsse
Nach oben neigen Nach unten neigen S/N-Bezugspotenzial SP-Rückleiter (–) SP-Stromversorgung (+) – Schließen Sie den Schutzleiter von der Schwenk-/ Neigevorrichtung an die mit einem Massesymbol gekennzeichnete Schraube am Boden innerhalb des Gehäuses an. F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH... -
Seite 13: Netzwerkverbindung
Ihnen verwendeten EIA/TIA-Standards: Kontakt EIA/TIA-568-A EIA/TIA-568-B weiß/grün weiß/orange grün orange weiß/orange weiß/grün blau blau weiß/blau weiß/blau orange grün weiß/braun weiß/braun braun braun – Verbinden Sie die VOT-320 über die RJ45-Buchse mit dem Netzwerk. Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 14: Anschließen Der Stromversorgung
Schließen Sie die Kabeladern des Netzteils an die Federleiste an. – Stecken Sie die Federleiste in die orangefarbene Stiftleiste an der VOT-320 ein. – Stecken Sie den Netzstecker des Netzteils in eine geeignete Netzsteckdose ein. F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH... -
Seite 15: Justieren Des Wfov-Objektivs
Ziehen Sie die vier Schrauben wieder fest, und trennen Sie den Monitor von der Kamera. – Schließen Sie die Abdeckung des Gehäuses, und sichern Sie die Spannverschlüsse unter Verwendung der manipulationssicheren Schrauben und des mitgelieferten Torx-Schraubendrehers. Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... -
Seite 16: Konfiguration
Um die VOT-320 in Ihrem Netzwerk betreiben zu können, muss sie eine für Ihr Netzwerk gültige IP-Adresse und eine kompatible Subnetzmaske aufweisen. – Falls nicht bereits geschehen, installieren Sie das Programm Bosch Video Client von der Produkt-CD. – Starten Sie Bosch Video Client. – Klicken Sie auf , um Configuration Manager zu starten. -
Seite 17: Testen Der Konfiguration
Verwenden Sie zur Navigation die Links am oberen Rand der Seiten. HINWEIS! Stellen Sie die Grafikkarte des Computers auf eine Farbtiefe von 16 oder 32 Bit ein. Andernfalls kann der Computer die Videobilder nicht darstellen. Bosch Sicherheitssysteme GmbH Schnellstartanleitung F.01U.266.039 | V5.5 | 2012.03... - Seite 18 | Konfiguration VOT-320 F.01U.266.039 | V5.5 | 2012.03 Schnellstartanleitung Bosch Sicherheitssysteme GmbH...
- Seite 20 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2012...
