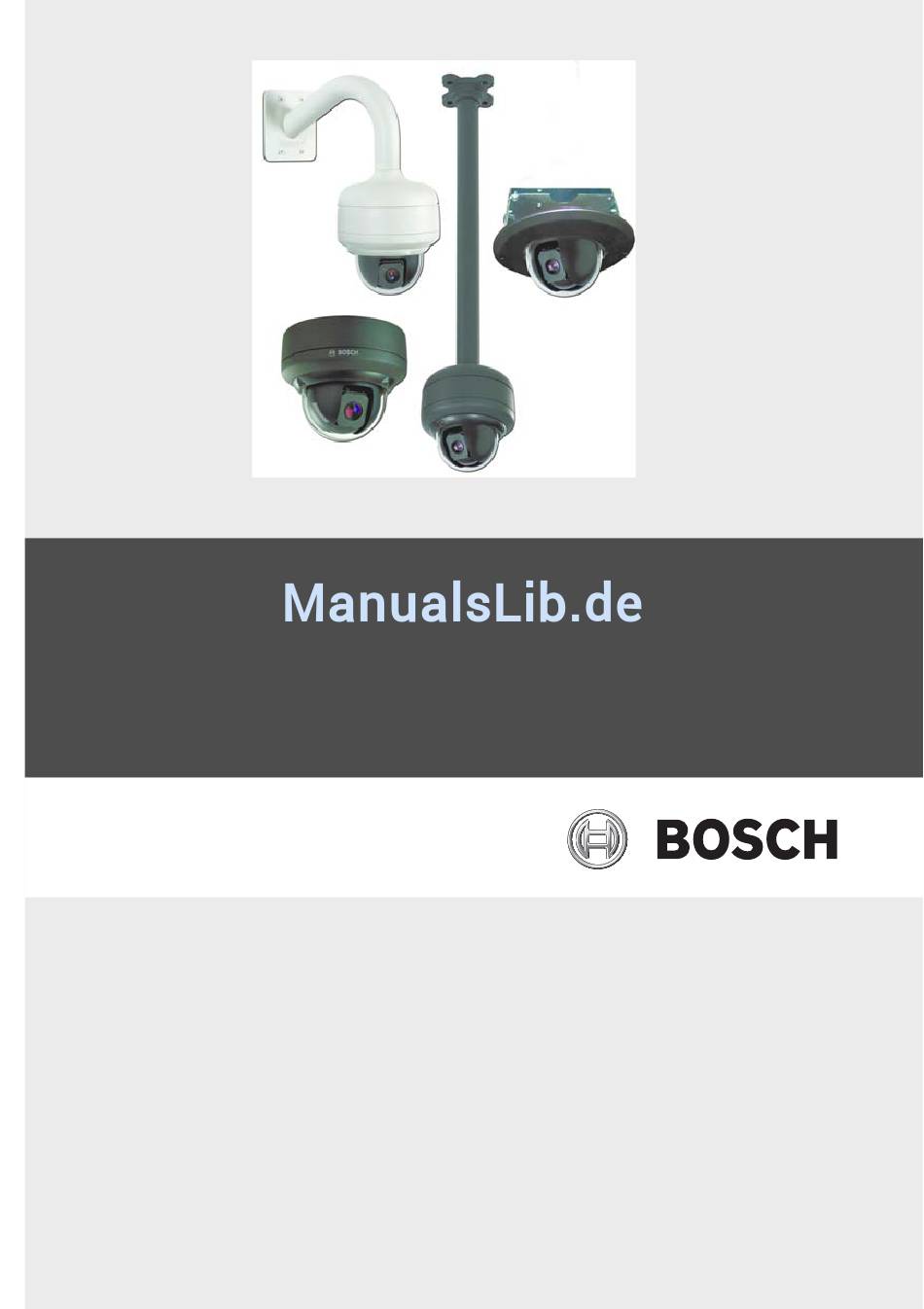

- Seite 1 AutoDome Junior HD VJR-A3-IC Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
AutoDome Junior HD Inhaltsverzeichnis | de Inhaltsverzeichnis Unterputz-Montage Beschreibung 1.1.1 Zusätzlich erforderlich 1.1.2 Decke für die Montage vorbereiten 1.1.3 Kamera auf der Montageplatte montieren Bosch Security Systems, Inc. Installationshandbuch F.01U.205.192 | 1.0 | 2010.12... -
Seite 4: Unterputz-Montage
| Unterputz-Montage AutoDome Junior HD Unterputz-Montage Beschreibung In diesem Kapitel wird die Unterputz-Montage des AutoDome Junior erklärt. HINWEIS! Die Bildsensoren in modernen CCD-Kameras sind besonders empfindlich und erfordern für eine optimale Leistung und erweiterte Lebensdauer äußerste Sorgfalt. Befolgen Sie die Hinweise, um mit Ihrer Kamera optimale Ergebnisse zu erzielen. -
Seite 5: Decke Für Die Montage Vorbereiten
Bild 1.1 Abmessungen der Unterputz-Halterung Bohren oder schneiden Sie ein 200 mm großes Loch mit einer Toleranz von 2,2 mm. Optional: Für die Montage des AutoDome Junior HD an einer Zwischendecke mit Deckenplatten oder auf einer anderen Oberfläche, bei der zusätzlicher Halt erforderlich ist, wird der Montagesatz VJR-A3-SP empfohlen (separat erhältlich). - Seite 6 | Unterputz-Montage AutoDome Junior HD Bild 1.2 Befestigen der Montageplatte an der Befestigungshalte- rung Befestigungshalterung Montageplatte Spannplatte Sichelförmige Aussparung Klemmschraube Lösen Sie die zwei Klammerschrauben (Element 5, oben), sodass die Klammerplatten frei beweglich sind. Führen Sie die Halterung durch das Loch in die Decke ein.
-
Seite 7: Kamera Auf Der Montageplatte Montieren
AutoDome Junior HD Unterputz-Montage | de Befestigen Sie beide Klammern, indem Sie die Klammerschrauben (an der Baugruppe angebracht) mit einem Kreuzschraubendreher (Nr. 2) anziehen. HINWEIS! Wenn Sie die Deckenklammern zu fest anziehen, können Sie die Klammern oder Decke beschädigen. Ziehen Sie die Klammern fest, bis Sie den Kontakt mit der Decke oder einen Widerstand spüren. - Seite 8 | Unterputz-Montage AutoDome Junior HD Drehen Sie die Schraube am Erdungsanschluss ( ) oben auf der Befestigungshalterung heraus. Bringen Sie ein Erdungskabel (nicht im Lieferumfang enthalten) am Erdungsschraubenloch ( ) an der Befestigungshalterung an, und befestigen Sie das Kabel mit der Schraube.
- Seite 9 AutoDome Junior HD Unterputz-Montage | de Befestigen Sie die Kamera an der Montageplatte, indem Sie die senkrechte Lasche an der Platte (Element 1, unten) in den eingelassenen Schlitz an der Oberseite des Kamera- Domes (Element 3) rechts neben der Sicherungsschraube einführen (Element 2).
- Seite 10 | Unterputz-Montage AutoDome Junior HD Drehen Sie die Kamera ca. 15 Grad nach rechts. Lassen Sie die Kamera dann fest einrasten (siehe die folgende Abbildung). Bild 1.7 Befestigen des Domes an der Montageplatte Befestigungshalterung für Unterputz-Montage Montageplatte Befestigungspunkt der Befestigungshalterung Stellen Sie sicher, dass das Gerät mittig positioniert ist.
- Seite 11 AutoDome Junior HD Unterputz-Montage | de 11. Richten Sie den Zierring so aus, dass die vier Ausrichtungszapfen (Element 1, unten) auf die Aussparungen im Kameragehäuse (Element 2) zeigen und die zwei Sicherungsschrauben auf die außermittigen Löcher (Element 3) an den Verriegelungsklammern zeigen.
- Seite 12 | Unterputz-Montage AutoDome Junior HD F.01U.205.192 | 1.0 | 2010.12 Installationshandbuch Bosch Security Systems, Inc.
