AutoDome Junior HD
7.1.3

Kamera auf der Montageplatte montieren

So montieren Sie die Kamera mit der mitgelieferten
Montageplatte an einer Deckenhalterung:
1.
2.
3.
4.
5.
6.
7.
8.
Bosch Security Systems, Inc.
Verlegen Sie die Kabel an der Seite der Montageplatte mit
der sichelförmigen Aussparung.
Schließen Sie das Erdungskabel vom Gerät an der
Befestigungskappe an.
Schließen Sie die Masse (nicht im Lieferumfang enthalten)
an die Anschlussdose an.
Verbinden Sie die Gegensteckverbinder über die freien
Kabelenden mit der kundenseitig bereitgestellten
Verkabelung (Informationen zur Verkabelung siehe
Abschnitt 8 Verkabelung vorbereiten, Seite 52).

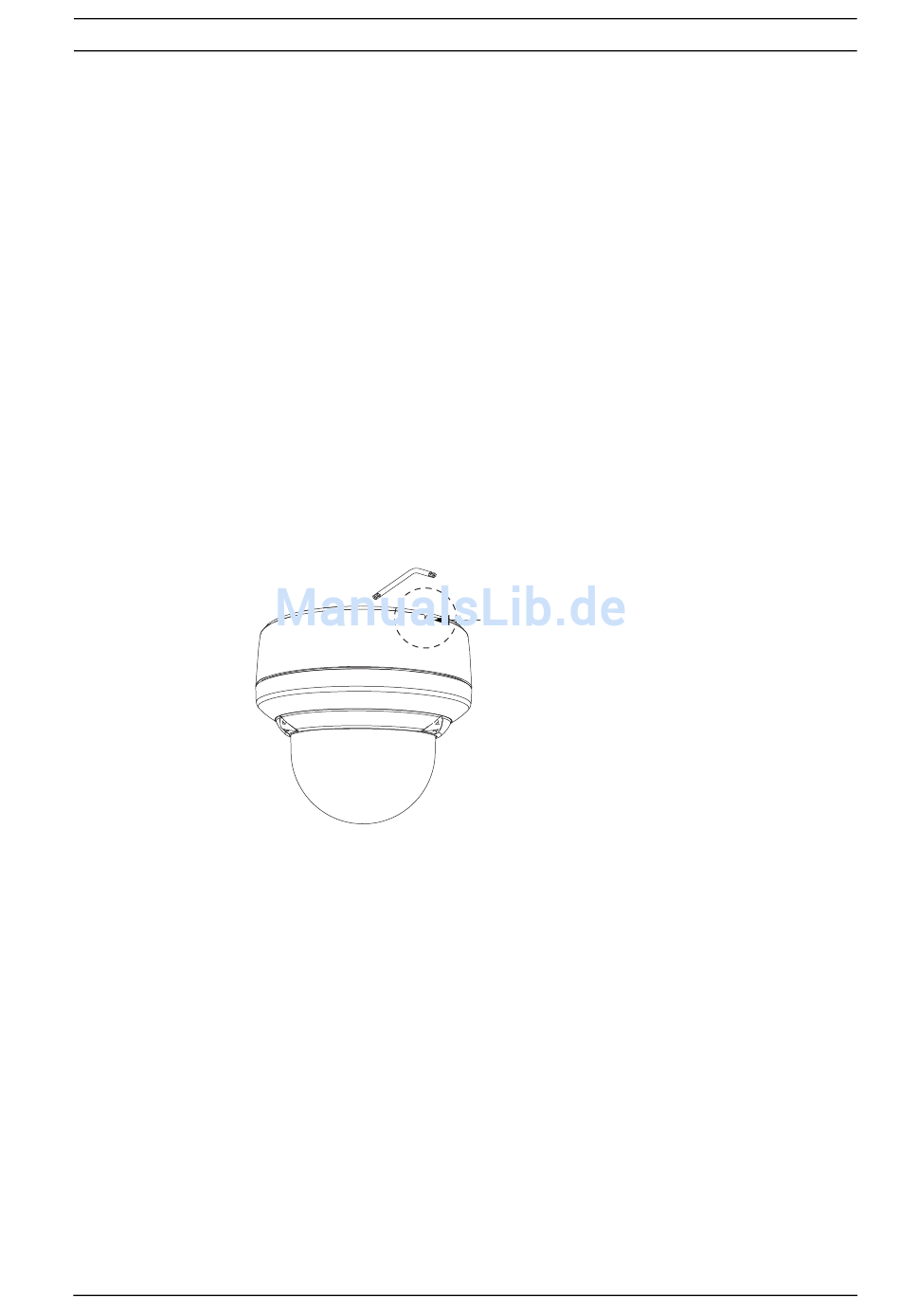

Lösen Sie die Sicherungsschraube am Sockel des Geräts
mithilfe eines Innensechskantschlüssels.
Bild 7.5 Lösen der Sicherungsschraube
Schließen Sie die entsprechenden Anschlüsse der Kamera
an die Gegensteckverbinder der Decke an.
Führen Sie die Kabel seitlich entlang der Montageplatte
mit der sichelförmigen Aussparung.
Befestigen Sie die Kamera an der Montageplatte, indem
Sie die senkrechte Lasche an der Platte (Element 1, unten)
in den eingelassenen Schlitz an der Oberseite des Kamera-
Domes (Element 3) rechts neben der Sicherungsschraube
einführen (Element 2).
Hinweis: Lösen Sie nicht die Messing-Montageknöpfe.
