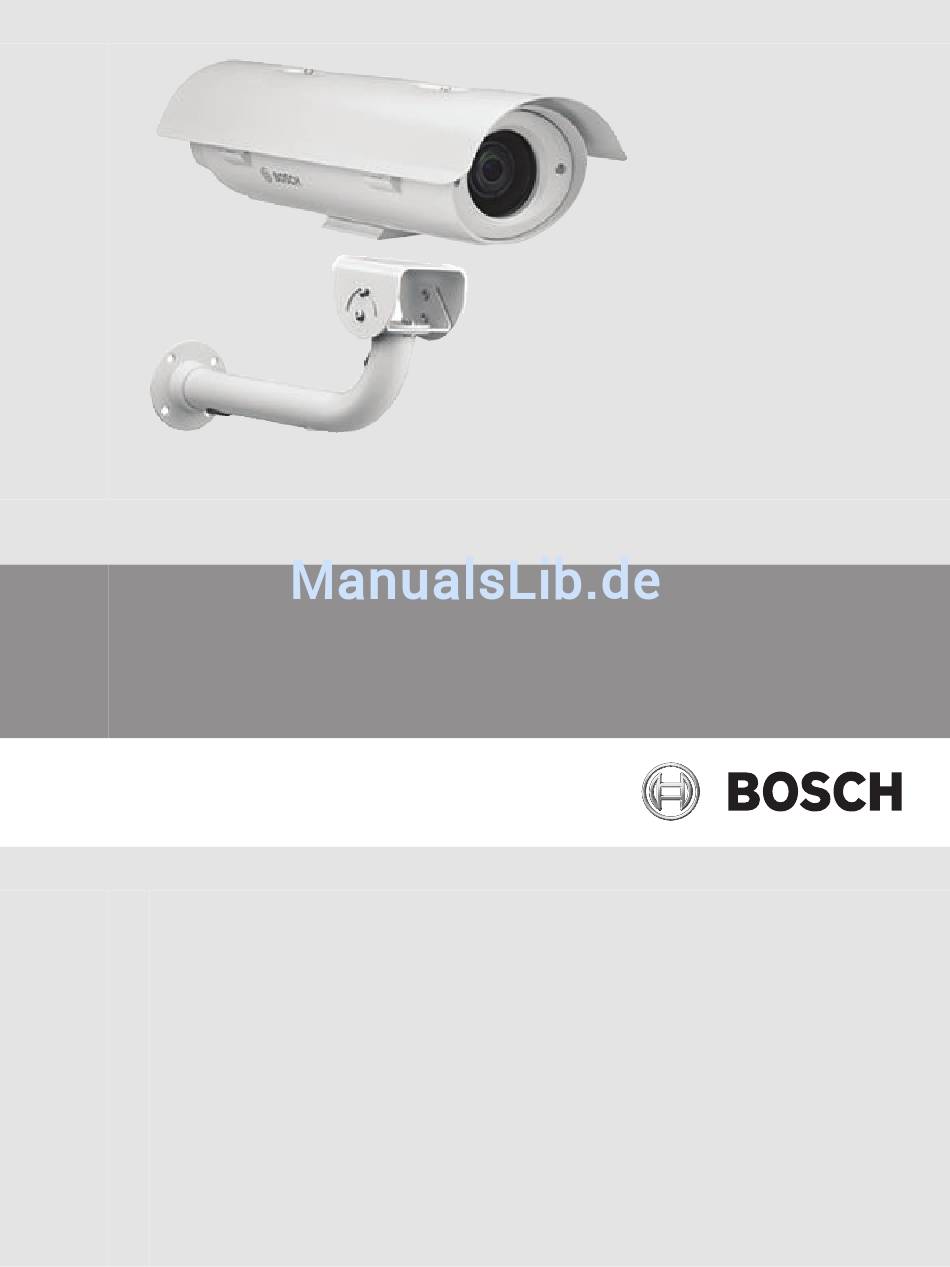

- Seite 1 DINION 7000 Camera Kits VKC 4075 | VKN 5085 | NKN 710xx Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Verbindung – Stromanschluss an Gehäuserückseite 6.6.3 Verbindung – Kabeldurchführung an der Gehäuserückseite Konfiguration und Endmontage Kamerabetrieb Konfigurieren des IP-Kamera-Kits Konfigurieren des Analogkamera-Kits Schließen des Gehäuses Positionieren der Sonnenblende Wartung Austauschen der Sicherung Außerbetriebnahme Technische Daten Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 4: Sicherheit
Gewicht des Geräts zu tragen. Wählen Sie geeignete Halterungen und Schwenkeinheiten (nicht im Lieferumfang enthalten) mit äußerster Sorgfalt aus. Dabei muss auch das Gewicht der Geräte und die passende Befestigungsoberfläche beachtet werden. 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... - Seite 5 DINION 7000 Camera Kits Sicherheit | de Vorsicht! Zum Schutz des Geräts muss der Nebenstromkreisschutz mit einem maximalen Sicherungswert von 16 A abgesichert sein. Dies muss gemäß NEC 800 (CEC Abschnitt 60) erfolgen. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609...
-
Seite 6: Wichtige Sicherheitshinweise
Abschnitt 810 des National Electrical Code, ANSI/NFPA No. 70, enthält Informationen zur ordnungsgemäßen Erdung der Halterung, zur Koax-Erdung an einem Entladegerät, zum Durchmesser von Erdungsleitern, zum Standort des Entladegeräts, zur Verbindung mit Entladungselektroden und zu Anforderungen bezüglich der Entladungselektroden. 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 7: Fcc- Und Ices-Konformität
Elemente nicht mit den Fingern. Hinweis! Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Um das Risiko des Datenverlusts zu minimieren, werden der Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten empfohlen. -
Seite 8: Kurzinformationen
Dieses Handbuch wurde sorgfältig zusammengestellt, und die in ihm enthaltenen Informationen wurden eingehend geprüft. Zum Zeitpunkt der Drucklegung war der Text korrekt. Der Inhalt kann jedoch ohne Ankündigung geändert werden. Bosch Security Systems haftet nicht für Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. -
Seite 9: Systemüberblick
Kabeldurchführun Ja (Netz- und Videokabel): NKN-xxxxx-10N 24 VAC DINION IP 7000 Netzanschluss und Nein BNC-Stecker M20- Kabelverschraubu ng (für Ethernetkabel) NKN-xxxxx-20N 24 VAC DINION IP 7000 Kabeldurchführun Ja (nur Stromversorgung skabel) Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 10: Planungsinformationen
Sicherungsmutter Kabelverschraubung, 1/2 Zoll NPT mit Polyamid / Neopren Sicherungsmutter Kabelverschraubung, M20 x 1,5 Polyamid / Neopren Analoge Modelle mit rückseitigen Anschlüssen Anzahl Element Material 4-poliger Kabelanschluss, Buchse 4-poliger Kabelanschluss, Stecker 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 11: Auspacken
Falls ein Artikel beim Versand beschädigt wurde, benachrichtigen Sie bitte umgehend den Spediteur. Überprüfen Sie, ob alle erforderlichen Teile enthalten sind. Sollten Teile offensichtlich fehlen, benachrichtigen Sie bitte die zuständige Bosch Security Systems Vertretung oder den Kundendienst. Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts und kann beispielsweise auch zum Einsenden des Geräts zu Reparaturzwecken verwendet werden. -
Seite 12: Installation
Öffnen Sie die Abdeckung, indem Sie die drei Spannverschlüsse (1) an der Gehäuseseite öffnen. Falls die optionalen manipulationssicheren Schrauben angebracht sind, müssen Sie diese vor dem Öffnen der Verschlüsse mit Hilfe des mitgelieferten Schraubenschlüssels entfernen. 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 13: Installation Von Halterung Und Gehäuse
Spannungsführend (AC, 24 VAC / 230 VAC) Blau Nullleiter (24 VAC / 230 VAC) Tabelle 5.2: Andere Kits: Verbinden Sie nach Bedarf die Video-/Audio-/Alarm-/PoE-Kabel. Neigen oder schwenken Sie die Halterung bei Bedarf. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 14: Ziehen Der Kabel Durch Die Halterung
Beispiel für die BNC-Verbindung und den Stromanschluss (die gestrichelte Linie zeigt den Verlauf der Kabel von der Gehäuserückseite zur Halterung). Nutzen Sie die pinke Schnur, um alle anderen Kabel durch die Halterung zu ziehen (inklusive Audio- und Alarmkabel, falls angeschlossen). 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 15: Anschlusskabel Im Gehäuse Verbinden
Falls Sie die Kabelverschraubung nicht korrekt anziehen, kann dies zu Wassereintritt führen. 10. Vergewissern Sie sich, dass alle offenen Löcher mit den mitgelieferten Gummikappen verschlossen sind. 11. Platzieren Sie Kamera und Plattform wieder im Gehäuse, falls sie beides entfernt hatten: Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... - Seite 16 Senken Sie die Plattform, so dass die Löcher an der Seite über die zwei Schrauben am Gehäuse passen. – Schieben Sie das gesamte Gerät nach vorne bis ca. 5 mm vor die Scheibe. – Ziehen Sie die zwei Schrauben an, um die Plattform zu arretieren. 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems...
-
Seite 17: Kabelführung Durch Die Gehäuserückseite
1,5 Drehungen nach dem Punkt, an dem die Kabelverschraubung am Kabel zu greifen beginnt. Falls Sie die Kabelverschraubung nicht korrekt anziehen, kann dies zu Wassereintritt führen. Vergewissern Sie sich, dass alle offenen Löcher mit den mitgelieferten Gummikappen verschlossen sind. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 18: Stromanschlüsse
Isolieren Sie den eingehenden Schutzleiter ab und klemmen Sie ihn in die Anschlussfahne. Bringen Sie die Erdungsanschlüsse in der angegebenen Reihenfolge wieder an: Mutter Sicherungsscheibe Flache Unterlegscheibe Anschlussfahne für Schutzleiter Erdungsanschluss 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 19: Eingehende Stromkabel
Funktion Stromkabeleingang zu Gehäuse: - G (Grün/Gelb) Schutzleiter - L (Braun) Stromkabel - N (Blau) Stromkabel Erdungsanschluss für Stromeingang AC-Stromeingang am Klemmensockel AC-Stromausgang zur Kamera 12 VDC Stromausgang zur Kamera Sicherung Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 20: Kameraanschlüsse
3-m-Kabel (NBN-MCSMB-30M) mit dem CVBS-Anschluss eines Monitors. – Um den Monitor dauerhaft als Ausgabegerät zu verwenden, verbinden Sie das optionale 0,3-m-Kabel (NBN-MCSMB-03M) mit einem hochwertigen Koaxialkabel. MENU CVBS NBN-MCSMB (optional) 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 21: Gehäuse Mit Rückseitigen Anschlüssen
Montieren Sie den Kabelanschluss und stecken Sie ihn in die Anschlussbuchse auf dem Gehäuse. 6.6.3 Verbindung – Kabeldurchführung an der Gehäuserückseite Ziehen Sie die Kabel durch die Öffnungen wie in Kabelführung durch die Gehäuserückseite, Seite 17 beschrieben. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 22: Konfiguration Und Endmontage
Andere geringfügige Betriebseinstellungen können über die Menü-Taste an der Kamera vorgenommen werden. Diese Einstellungen werden in der Bedienungsanleitung der Kamera beschrieben (weitere Informationen finden Sie auf der Bosch Website). Konfigurieren des IP-Kamera-Kits Die Kamera liefert normalerweise ein optimales Bild, ohne dass weitere Einstellungen vorgenommen werden müssen. -
Seite 23: Konfigurieren Des Analogkamera-Kits
Nehmen Sie die folgenden manuellen Einstellungen vor, wenn Sie das Kamerabild sehen können: Justieren Sie die Brennweite am Objektiv, um das gewünschte Blickfeld zu erhalten. Passen Sie den Fokus des Objektivs an, um eine optimale Bildschärfe zu erzielen. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... - Seite 24 Öffnen Sie die Schiebeabdeckung an der Seite der Kamera. Entriegeln Sie den Auflagemaß-Sperrhebel. Halten Sie die mittlere Taste (Menütaste) länger als 1 Sekunde gedrückt, und warten Sie, bis das Menü Install (Installieren) angezeigt wird. 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems...
-
Seite 25: Schließen Des Gehäuses
Schrauben geliefert, die Sie bei Bedarf montieren können. Falls Sie diese verwenden möchten, sichern Sie die Verschlüsse mit Hilfe des Schraubenschlüssels für manipulationssichere Schrauben und den drei Schrauben. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 26: Positionieren Der Sonnenblende
Fixieren Sie dann die Sonnenblende in dieser Position, indem Sie die Schrauben anziehen. Falls die Sonnenblende nicht montiert ist, verschließen Sie die beiden Schraubenöffnungen mit den im Lieferumfang enthaltenen Schutzkappen. Sunshield 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems... -
Seite 27: Wartung
Drücken und drehen Sie den Sicherungshalter, um ihn zu schließen. Gehäuse-Spannung Sicherungswert 24 VAC 4 A, 250 VAC 120 VAC 2 A, 250 VAC 230 VAC 2 A, 250 VAC Im Gehäuseinneren befindet sich eine Ersatzsicherung. Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... -
Seite 28: Außerbetriebnahme
Geben Sie das Gerät nur zusammen mit diesem Installations- und Bedienungshandbuch weiter. Entsorgung: Bei der Entwicklung und Fertigung Ihres Bosch Produkts wurden hochwertige Materialien und Bauteile eingesetzt, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer getrennt vom Hausmüll gesammelt und... -
Seite 29: Technische Daten
Luftfeuchtigkeit (Betrieb) 20 % bis 93 % rel. LF Luftfeuchtigkeit (Lagerung) bis zu 98 % rel. LF Gehäuseschutzart IP66, NEMA 4x Stromversorgung IP-Gehäuse Stromversorgung Netzteil 24 VAC, 50/60 Hz Stromaufnahme 45 W Bosch Security Systems Installationshandbuch 2015.02 | 1.0 | F.01U.309.609... - Seite 30 Verstellbar Schwenkbereich 360°, Neigebereich 180° Fertig Hellgrau Ungefähres Gewicht 0,4 kg Befestigung 2 x Gewindebohrungen Gewinde: 1/4-20 73,7 mm zentrisch ausgerichtet Kamera und Objektiv Technische Daten zu Kamera und Objektiv finden Sie in der Dokumentation. 2015.02 | 1.0 | F.01U.309.609 Installationshandbuch Bosch Security Systems...
- Seite 32 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven The Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2015...
