54
de | Verkabelung vorbereiten

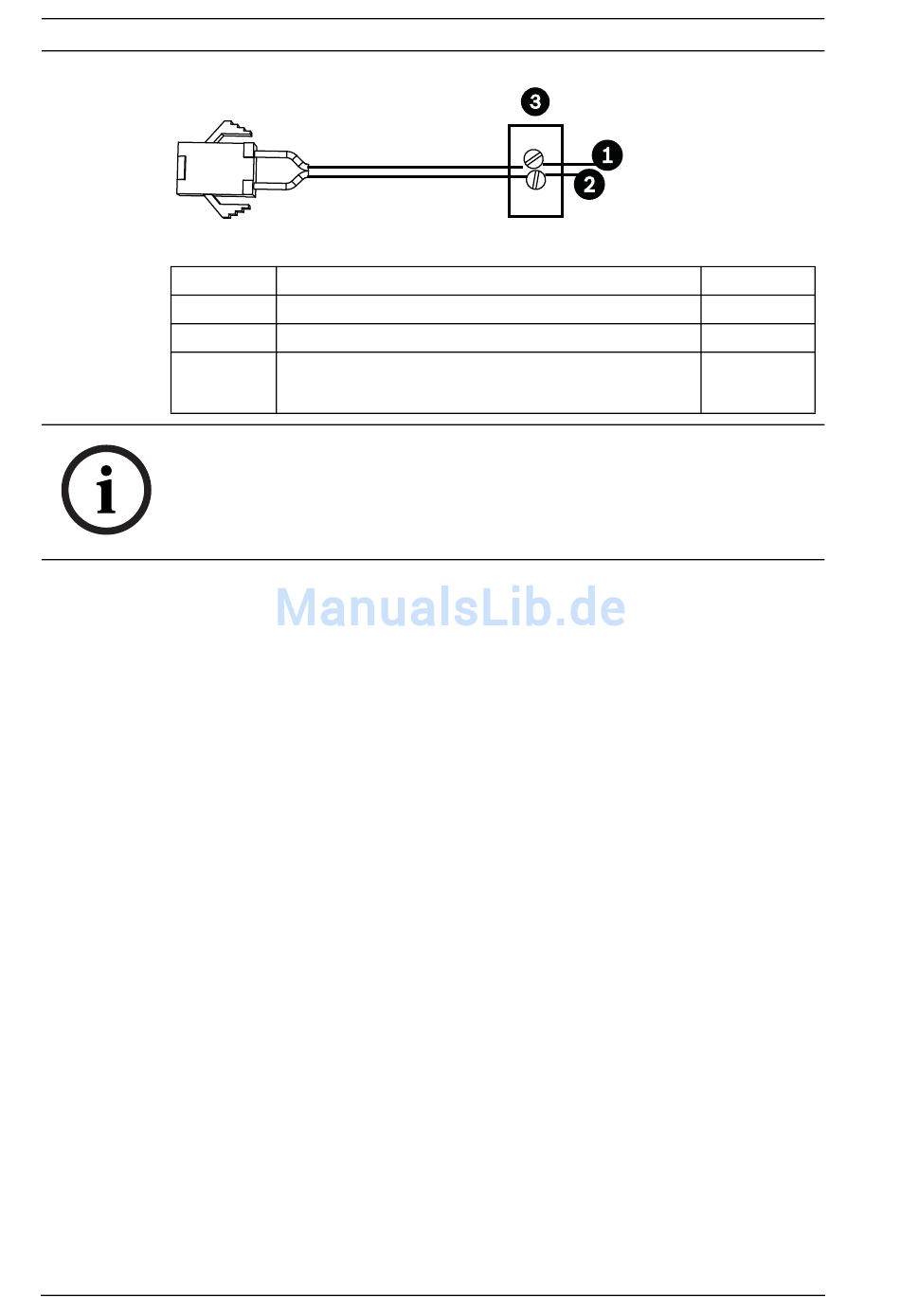

Bild 8.1 Kabel zur Spannungsversorgung
Ref.- Nr. Draht
1
2
3
HINWEIS!
Die Kameraeinheit ist ausschließlich für eine Stromversorgung
mit 24 VAC und 1,2 A ausgelegt. 120 V oder 230 V dürfen nicht
an die Kamera angeschlossen werden.
So schließen Sie das Stromkabel an Modelle für
Innenanwendung an:
1.
2.
3.
4.
8.3
Ethernet-Anschluss (IP-Modelle)
Der AutoDome Junior HD wird entweder direkt oder über einen
Switch an ein 10 Base-T-/100 Base-TX-Netzwerk angeschlossen.
Sowohl Video- als auch Steuersignale werden mithilfe des
eingebauten Web-Servers über ein standardmäßiges TCP/IP-
Netzwerk übertragen. Darüber hinaus wird die HD IP Kamera
für den Inneneinsatz über das Ethernet-Kabel gemäß dem
F.01U.205.193 | 1.0 | 2010.12
24 VAC
24 VAC
Kundenseitig bereitgestellte
Stromversorgung
Suchen Sie den Kabelsatz mit einem drei-(3)-poligen
Gegensteckverbinder an einem Ende und den roten und
schwarzen Kabelenden an dem anderen Ende.
Schließen Sie einen Leiter der 24-VAC-Stromquelle an den
schwarzen Draht an.
Schließen Sie den anderen Leiter der 24-VAC-Stromquelle
an den roten Draht an.
Schließen Sie das grüne Erdungskabel an einen
entsprechend geerdeten Kabelkanal an.
Installationshandbuch
AutoDome Junior HD
Farbe
Rot
Schwarz
n.z.
Bosch Security Systems, Inc.
