de | Unterputz-Montage
12. Rasten Sie den Zierring ein. Prüfen Sie den festen Sitz,
13. Verwenden Sie den mitgelieferten T-10-Torx-Schlüssel zum
F.01U.205.193 | 1.0 | 2010.12
die zwei Sicherungsschrauben auf die außermittigen
Löcher (Element 3) an den Verriegelungsklammern zeigen.
Hinweis: Die beiden (2) erhabenen Abstandhalter (Element
4) auf jeder Seite des Zierrings liegen in einer Linie mit den
Verriegelungsklammern.

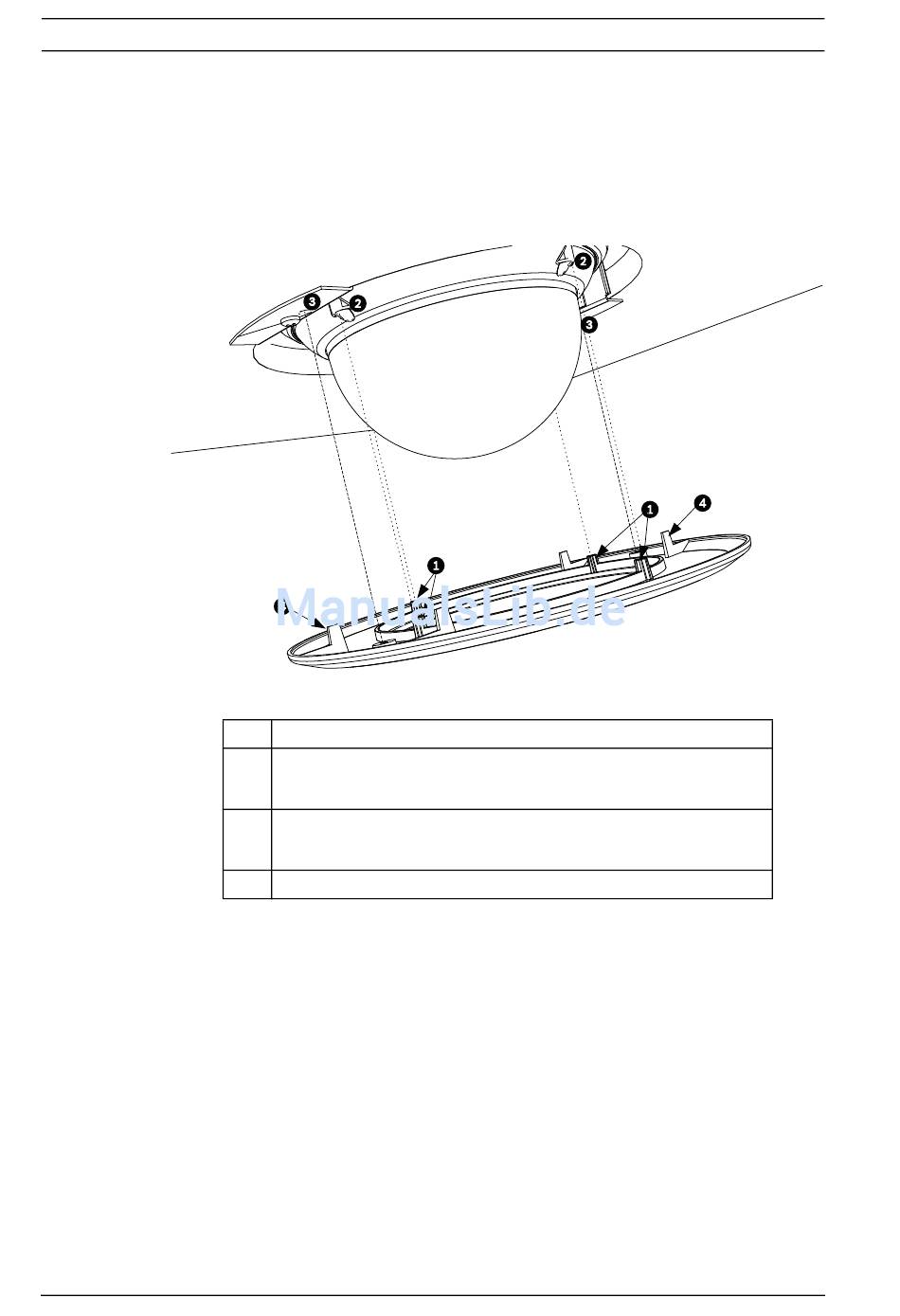

Bild 6.8 Ausrichten des Zierrings
1
Ausrichtungsnasen (vier)
2
Richten Sie die Nasen auf die Aussparungen am
Gehäuse aus
3
Richten Sie die Sicherungsschrauben an diesen
Verbindungen aus
4
Erhabene Abstandhalter (zwei)
indem Sie vorsichtig versuchen, das Gerät zu drehen.
Hinweis: Das Gerät darf sich nicht drehen lassen.
Festschrauben der zwei (2) Sicherungsschrauben des
Zierrings an der Befestigungshalterung.
Installationshandbuch
AutoDome Junior HD
