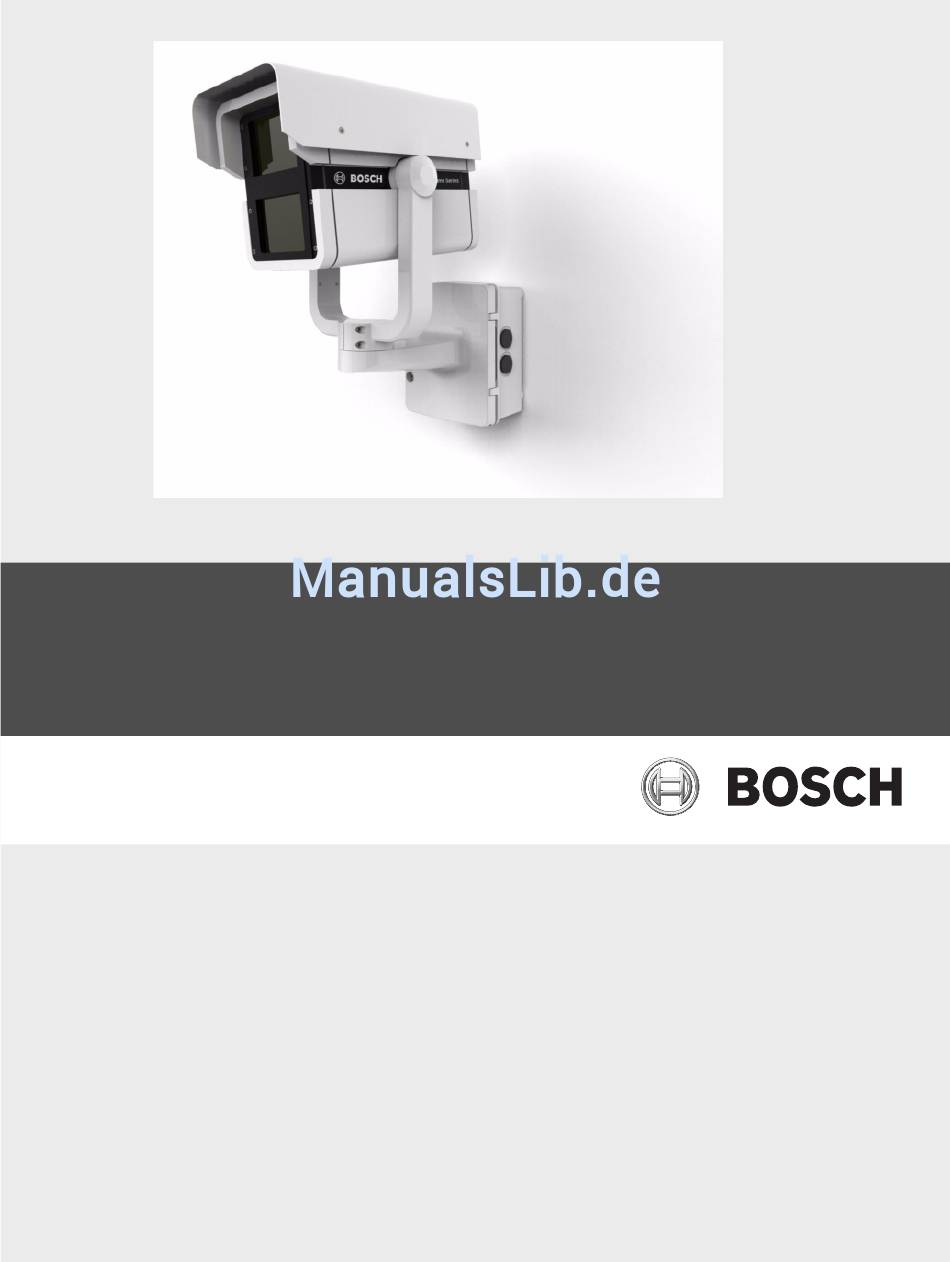

- Seite 1 NEI-30 | VEI-30 Dinion Infrarot-Bildwan- dler NEI | VEI Serie Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Inhaltsverzeichnis | de Inhaltsverzeichnis Planen Hardware-Anforderungen Checkliste vor der Montage Installation Befestigen der Anschlussdose Verlegen von Leitern und Anbringen von Steckern Montieren des Hängearms an die Anschlussdose Anschluss Stromanschluss Video- und Steuerkabel Alarmausgänge Konfiguration Zugriff auf die Bedienelemente... -
Seite 4: Planen
| Planen NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Planen VORSICHT! LED-PRODUKT DER KLASSE 1 IEC60825-1 Ed. 1.2 (2001) WARNUNG! WICHTIGE MONTAGEANWEISUNGEN Dieses Gerät muss entsprechend diesem Handbuch sicher an der Wand angebracht werden. Eine Nichtbeachtung der Installationsanweisungen kann zu Verletzungen oder Verletzungen mit Todesfolge führen. -
Seite 5: Checkliste Vor Der Montage
Unterbrechungsvorrichtung mit einer Kontakttrennung von mindestens 3 mm eingebaut werden. Wählen Sie den zu verwendenden Montagesatz entsprechend dem Standort der VEI-30/ NEI-30 Serie Kamera. Die Kamera ist mittels der Montagelöcher in der Anschlussdose sicher an der Wand zu befestigen. VORSICHT! Wählen Sie eine starre Montageposition aus, um zu verhindern, dass die Kamera starken... -
Seite 6: Installation
| Installation NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Installation In diesem Kapitel wird die Montage der VEI-30/NEI-30 an einer Wand erklärt. Auf die Unterschiede bei den verschiedenen Montageverfahren wird hingewiesen. Befestigen der Anschlussdose Bevor Sie die Anschlussdose montieren, entscheiden Sie, ob der Kasten durch die Bohrungen der Unterseite oder der Rückseite verkabelt werden soll. -
Seite 7: Verlegen Von Leitern Und Anbringen Von Steckern
NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Installation | de Lokalisieren Sie einen Gewindestutzen in der Wand, und markieren Sie die äußeren Ränder des Gewindestutzens. Verwenden Sie die Wandhalterung als Vorlage, und richten Sie die Befestigungslöcher an der Mitte des Gewindestutzens aus. -
Seite 8: Montieren Des Hängearms An Die Anschlussdose
| Installation NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Montieren des Hängearms an die Anschlussdose Der Stift des unteren Kameraarmscharniers ist mit einer Scharnierstiftarretierung versehen, um das Scharnier geöffnet zu halten, während der Hängearm an der Anschlussdose befestigt wird. Rücken Sie den Stift des unteren Scharniers aus, indem Sie den Stifthebel nach unten drücken und hinter die Scharnierstiftarretierung drehen. - Seite 9 NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Installation | de WARNUNG! Wenn die Scharnierstifte des Kameraarms nicht vollständig durch die Scharnierösen der Anschlussdose greifen, um ihn mit dem Kameraarm zu verriegeln, kann dies zu schweren Verletzungen oder Verletzungen mit Todesfolge führen. Gehen Sie vorsichtig vor, bevor Sie den Kameraarm loslassen.
-
Seite 10: Anschluss
Koaxialkabel mit BNC-Steckern werden am häufigsten eingesetzt, um Composite Video- Signale zu übertragen. Bilinx-Steuerdaten können ebenfalls über dasselbe Kabel übermittelt werden. Bilinx ist ein bidirektionales Bosch Kommunikationsprotokoll, das Fernsteuerung, Konfiguration und Updates über ein Videokoaxialkabel ermöglicht. Bilinx ist für sämtliche analogen Modelle erhältlich. -
Seite 11: Alarmausgänge
NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Anschluss | de Alarmausgänge Bild 3.1 Klemmenleiste für Alarmausgänge Nr. Label Beschreibung Leiterfarbe Stellt Verbindung her zu ... Strahler bei Alarmausgang 1 Schwarz Stift 1 der Klemmenleiste CN10 auf Einkanal Strahler bei Alarmausgang 2 Orange... -
Seite 12: Konfiguration
über Fernzugriff mithilfe der Anwendung Konfigurations-Tool für Videokomponenten (CTFID) angepasst werden. Weitere Informationen finden Sie im Benutzerhandbuch für das Konfigurationstools für Videokomponenten auf der Website von Bosch Security Systems (www.boschsecurity.com). Mit den Bedienelementen auf der Bodenplatte auf der Rückseite des Kameragehäuses können Sie Brennweite, Fokus und LED-Neigung justieren. -
Seite 13: Anpassen Von Brennpunkt Und Brennweite
NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Konfiguration | de Bild 4.2 Kamera und LED Brennweiteneinstellung Fokuseinstellung (Zoom) erweiterte Kameraeinrichtung/- steuerung – Tastatur Steuerung der LED Neigung Anpassen von Brennpunkt und Brennweite Verwenden Sie die obere Stellschraube (Element 1, Bild 4.2), um den Bildfokus anzupassen: –... -
Seite 14: Einstellen Des Schwenkbereichs
| Konfiguration NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Bild 4.3 Fokus- und Zoomgrafik an der Innenseite der Bodenplatte auf der Rückseite des Kameragehäuses. Einstellen des Schwenkbereichs Lösen Sie die Schrauben am Boden der „U-Halterung“ mit dem 4 mm Innensechskant- Schraubendreher, um die erforderlichen Schwenkeinstellungen vorzunehmen. -
Seite 15: Einstellen Der Variablen Feldbeleuchtung
NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Konfiguration | de Bild 4.5 Beispielorientierung: Kamera um 90 Grad nach rechts gedreht, zeigt um 50 Grad nach unten Einstellen der variablen Feldbeleuchtung 4.5.1 Einstellen des LED-Neigewinkels Sie können das LED-Array entweder nach oben oder nach unten geneigt ausrichten, um den Infrarot-Überwachungsbereich über das Blickfeld zu maximieren. - Seite 16 | Konfiguration NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Lösen Sie die vier (4) unverlierbaren Schrauben unterhalb des Strahlers an der Vorderseite des Geräts (eingekreist in Bild 4.7, unten). Bild 4.7 3D-Refraktionstechnik (Fläche eingekreist) Mit den unverlierbaren Schrauben die 3D-Refraktionstechnikplatte entfernen.
-
Seite 17: Index
| Index NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Index Bilinx 10 BNC-Anschluss mit Hängearm, Ecken- oder Masthalterung 7 Einstellen des LED-Neigewinkels 15 Hängearm Montieren am Netzteilkasten 8 Hardware-Anforderungen 4 Installation 6 Kabelkompensation 10 Koaxialkabel 10 Konfiguration 12 Lichtwellenleiter mit Hängearm, Ecken- oder Masthalterung 7... - Seite 18 NEI-30 | VEI-30 Dinion Infrarot-Bildwandler Index | de Bosch Security Systems, Inc. Installationsanleitung F.01U.166.250 | 1.0 | 2011.04...
