de | Aufputz-Montage
4.1.3
Kamera auf der Montageplatte montieren
So montieren Sie die Kamera an der Montageplatte für
Oberflächen oder Zwischendecken (manche Schritte enthalten
zusätzliche Informationen für Installationen in
Außenbereichen):
1.
2.
3.
4.
5.
F.01U.205.193 | 1.0 | 2010.12
Verlegen Sie die Kabel an der Seite der Montageplatte mit
der sichelförmigen Aussparung (Referenznr. 2 in Bild 4.3).
Schließen Sie das Erdungskabel vom Gerät an die
Anschlussdose an.
Schließen Sie die Masse (nicht im Lieferumfang enthalten)
an die Anschlussdose an.
Verbinden Sie die Gegensteckverbinder über die freien
Kabelenden mit der kundenseitig bereitgestellten
Verkabelung (Informationen zur Verkabelung siehe
Abschnitt 8 Verkabelung vorbereiten, Seite 52).
Lösen Sie die Sicherungsschraube am Sockel des Geräts
mithilfe eines Innensechskantschlüssels.

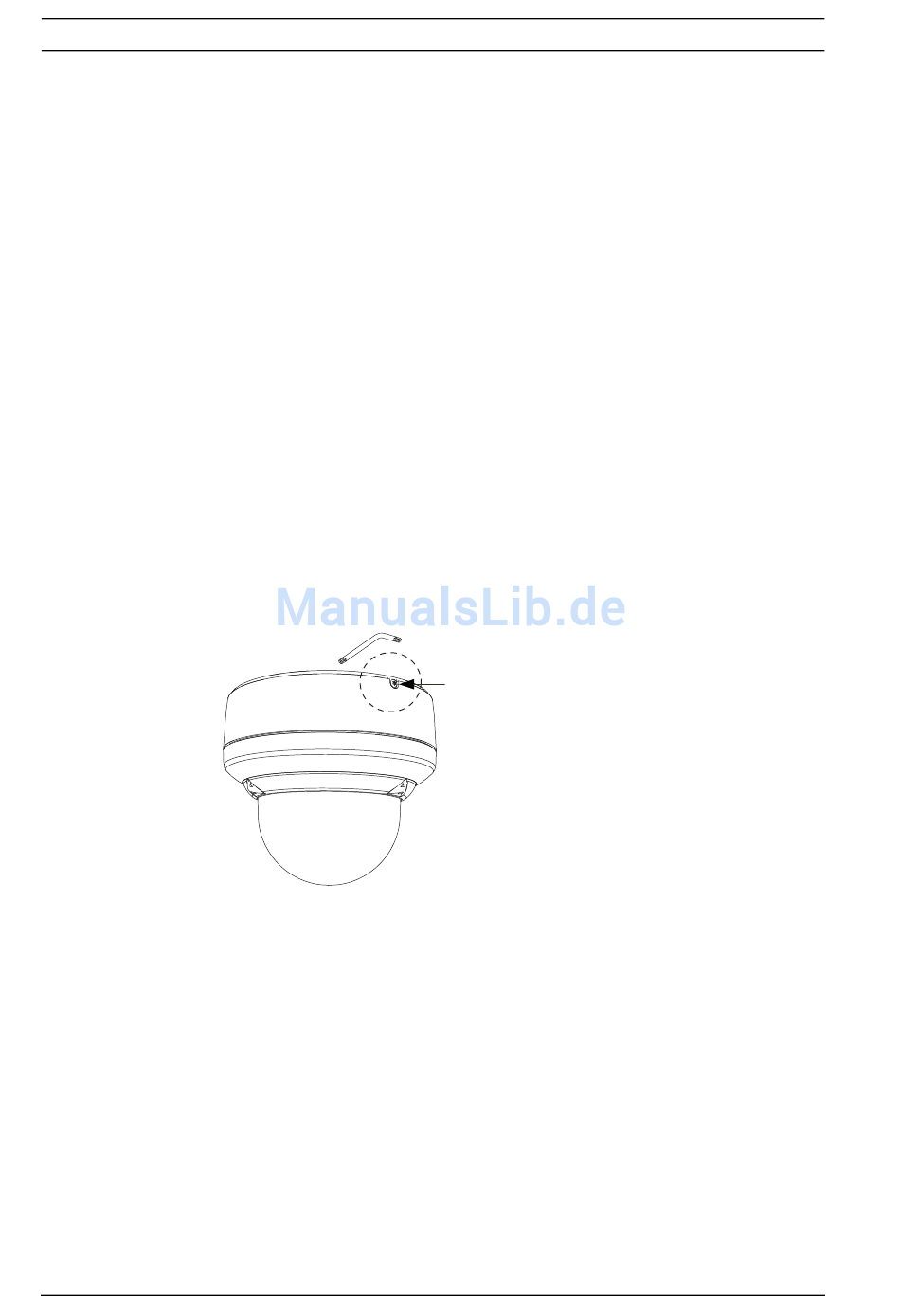

Bild 4.4 Lösen der Sicherungsschraube
