Alarme anschließen (Eingänge 1 bis 2)
Sie können die Alarme 1 bis 2 als Schließer- oder Öffneralarme
konfigurieren.
9.2.1
Anschließen eines Schließeralarms
1.
Ref.-
Nr.
1
2
2.
Bosch Security Systems, Inc.

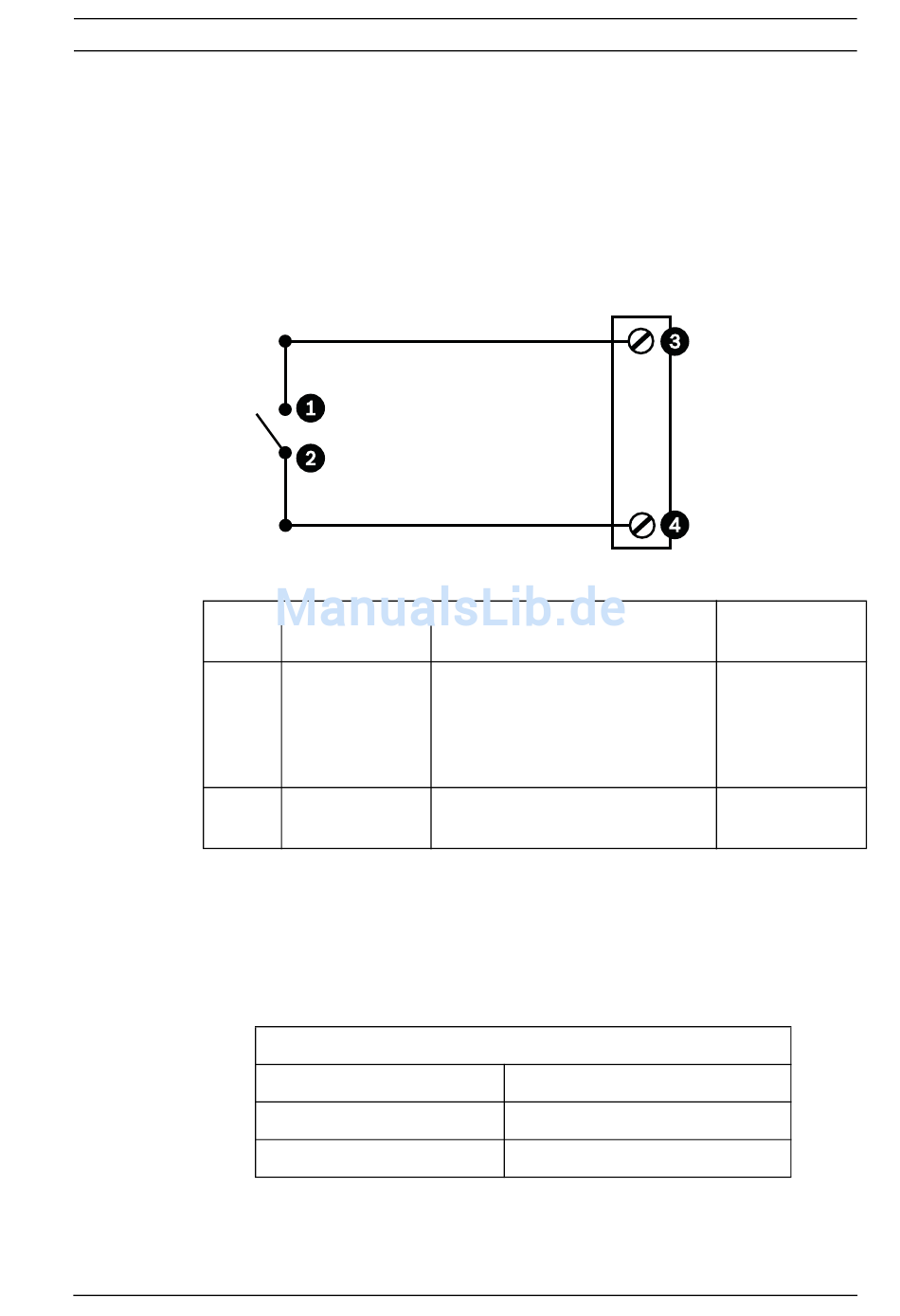

Schließen Sie den Alarm im AutoDome Junior System an
den entsprechenden Eingang (1 bis 2) und an Masse an.
Bild 9.2 N.O. Normalerweise offen
Benutzerkon
takt
Schließer
Bezugspoten
zial
Wählen Sie auf der Seite „Einstellungen" von AutoDome
Junior HD „Schnittstelle > Alarmeingänge". Informationen
zum Aufrufen der Seite „Einstellungen" finden Sie unter
Abschnitt 12 Konfigurieren des AutoDome Junior HD,
Seite 81.
AutoDome Junior, Programmierung für Schließer
Stromkreis
Offen
Geschlossen
Installationshandbuch
Alarm- und Relaisanschlüsse | de
Dome
Alarmeingang 1 oder
Alarmeingang 2 (Ref.-Nr. 3)
Masse (Ref.-Nr. 4)
Alarmmeldung
Normal
Alarm
Farbe
Braun
Eingang 1
oder Orange
Eingang 2
Grün
F.01U.205.193 | 1.0 | 2010.12
