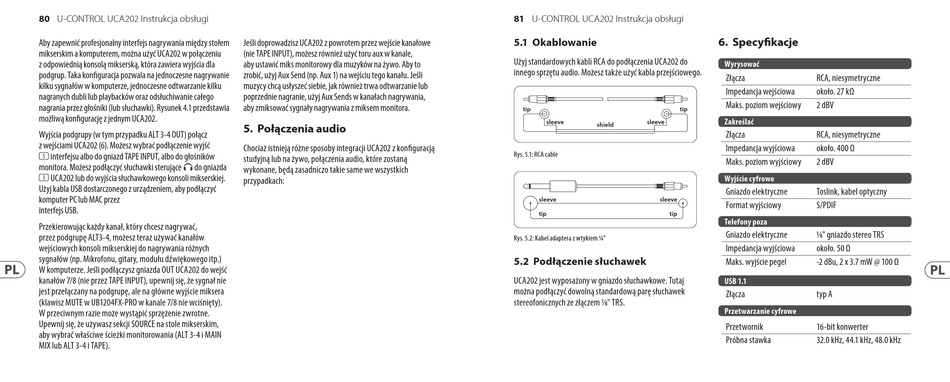

80 U-CONTROL UCA202 Instrukcja obsługi
Aby zapewnić profesjonalny interfejs nagrywania między stołem
mikserskim a komputerem, można użyć UCA202 w połączeniu
z odpowiednią konsolą mikserską, która zawiera wyjścia dla
podgrup. Taka konfiguracja pozwala na jednoczesne nagrywanie
kilku sygnałów w komputerze, jednoczesne odtwarzanie kilku
nagranych dubli lub playbacków oraz odsłuchiwanie całego
nagrania przez głośniki (lub słuchawki). Rysunek 4.1 przedstawia
możliwą konfigurację z jednym UCA202.
Wyjścia podgrupy (w tym przypadku ALT 3-4 OUT) połącz
z wejściami UCA202 (6). Możesz wybrać podłączenie wyjść
(5) interfejsu albo do gniazd TAPE INPUT, albo do głośników
monitora. Możesz podłączyć słuchawki sterujące do gniazda
(3) UCA202 lub do wyjścia słuchawkowego konsoli mikserskiej.
Użyj kabla USB dostarczonego z urządzeniem, aby podłączyć
komputer PC lub MAC przez
interfejs USB.
Przekierowując każdy kanał, który chcesz nagrywać,
przez podgrupę ALT3-4, możesz teraz używać kanałów
wejściowych konsoli mikserskiej do nagrywania różnych
sygnałów (np. Mikrofonu, gitary, modułu dźwiękowego itp.)
W komputerze. Jeśli podłączysz gniazda OUT UCA202 do wejść
kanałów 7/8 (nie przez TAPE INPUT), upewnij się, że sygnał nie
jest przełączany na podgrupę, ale na główne wyjście miksera
(klawisz MUTE w UB1204FX-PRO w kanale 7/8 nie wciśnięty).
W przeciwnym razie może wystąpić sprzężenie zwrotne.
Upewnij się, że używasz sekcji SOURCE na stole mikserskim,
aby wybrać właściwe ścieżki monitorowania (ALT 3-4 i MAIN
MIX lub ALT 3-4 i TAPE).
Jeśli doprowadzisz UCA202 z powrotem przez wejście kanałowe
(nie TAPE INPUT), możesz również użyć toru aux w kanale,
aby ustawić miks monitorowy dla muzyków na żywo. Aby to
zrobić, użyj Aux Send (np. Aux 1) na wejściu tego kanału. Jeśli
muzycy chcą usłyszeć siebie, jak również trwa odtwarzanie lub
poprzednie nagranie, użyj Aux Sends w kanałach nagrywania,
aby zmiksować sygnały nagrywania z miksem monitora.
5. Połączenia audio
Chociaż istnieją różne sposoby integracji UCA202 z konfiguracją
studyjną lub na żywo, połączenia audio, które zostaną
wykonane, będą zasadniczo takie same we wszystkich
przypadkach:
81 U-CONTROL UCA202 Instrukcja obsługi
5.1 Okablowanie
Użyj standardowych kabli RCA do podłączenia UCA202 do
innego sprzętu audio. Możesz także użyć kabla przejściowego.
tip tip
sleeve sleeve
shield
Rys. 5.1: RCA cable
sleeve sleeve
tip tip
Rys. 5.2: Kabel adaptera z wtykiem ¼"
5.2 Podłączenie słuchawek
UCA202 jest wyposażony w gniazdo słuchawkowe. Tutaj
można podłączyć dowolną standardową parę słuchawek
stereofonicznych ze złączem 1/8" TRS.
6. Specyfikacje
Wyrysować
Złącza RCA, niesymetryczne
Impedancja wejściowa około. 27 kΩ
Maks. poziom wejściowy 2 dBV
Zakreślać
Złącza RCA, niesymetryczne
Impedancja wyjściowa około. 400 Ω
Maks. poziom wyjściowy 2 dBV
Wyjście cyfrowe
Gniazdo elektryczne Toslink, kabel optyczny
Format wyjściowy S/PDIF
Telefony poza
Gniazdo elektryczne 1/8" gniazdo stereo TRS
Impedancja wyjściowa około. 50 Ω
Maks. wyjście pegel -2 dBu, 2 x 3.7 mW @ 100 Ω
USB 1.1
Złącza typ A
Przetwarzanie cyfrowe
Przetwornik 16-bit konwerter
Próbna stawka 32.0 kHz, 44.1 kHz, 48.0 kHz
