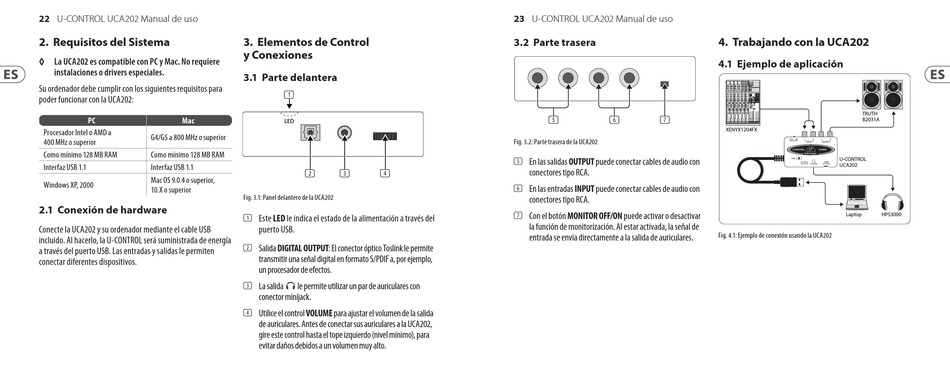

22 U-CONTROL UCA202 Manual de uso
2. Requisitos del Sistema
◊ ◊ La UCA202 es compatible con PC y Mac. No requiere
instalaciones o drivers especiales.
Su ordenador debe cumplir con los siguientes requisitos para
poder funcionar con la UCA202:
PC PC Mac
Procesador Intel o AMD a
G4/G5 a 800 MHz o superior
400 MHz o superior
Como mínimo 128 MB RAM Como mínimo 128 MB RAM
Interfaz USB 1.1 Interfaz USB 1.1
Mac OS 9.0.4 o superior,
Windows XP, 2000
10.X o superior
2.1 Conexión de hardware
Conecte la UCA202 y su ordenador mediante el cable USB
incluido. Al hacerlo, la U-CONTROL será suministrada de energía
a través del puerto USB. Las entradas y salidas le permiten
conectar diferentes dispositivos.
3. Elementos de Control
(1)
y Conexiones
LED
3.1 Parte delantera
(1)
(2) (3)
LED
(2) (3) (4)
Fig. 3.1: Panel delantero de la UCA202
(1) Este LED le indica el estado de la alimentación a través del
puerto USB.
(2) Salida DIGITAL OUTPUT: El conector óptico Toslink le permite
transmitir una señal digital en formato S/PDIF a, por ejemplo,
un procesador de efectos.
(3) La salida le permite utilizar un par de auriculares con
conector minijack.
(4) Utilice el control VOLUME para ajustar el volumen de la salida
de auriculares. Antes de conectar sus auriculares a la UCA202,
gire este control hasta el tope izquierdo (nivel mínimo), para
evitar daños debidos a un volumen muy alto.
23 U-CONTROL UCA202 Manual de uso
3.2 Parte trasera
(4) (5) (6)
Fig. 3.2: Parte trasera de la UCA202
(5) En las salidas OUTPUT puede conectar cables de audio con
conectores tipo RCA.
(5) (6) (7)
(6) En las entradas INPUT puede conectar cables de audio con
conectores tipo RCA.
(7) Con el botón MONITOR OFF/ON puede activar o desactivar
la función de monitorización. Al estar activada, la señal de
entrada se envía directamente a la salida de auriculares.
4. Trabajando con la UCA202
4.1 Ejemplo de aplicación
(7)
XENYX1204FX
Fig. 4.1: Ejemplo de conexión usando la UCA202
TRUTH
B2031A
U-CONTROL
UCA202
Laptop HPS3000
