94 U-CONTROL UCA202
使用说明书
3.
操作元件和接线装置
3.1
正面
(1)
LED
(2) (3) (4)

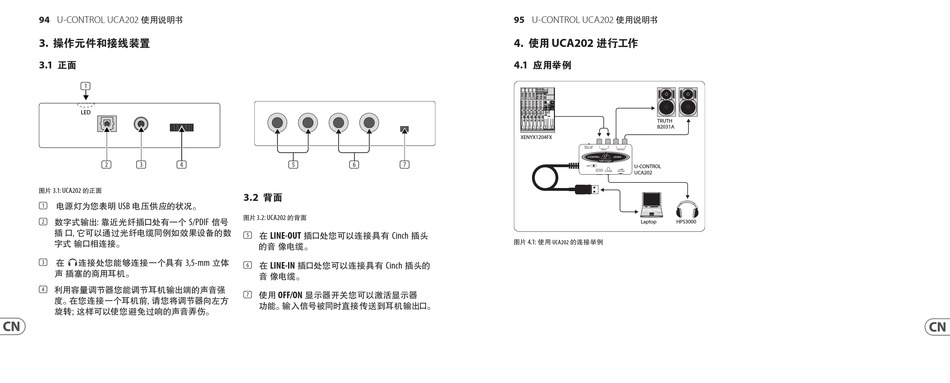

3.1: UCA202
图片 的正面
USB
(1) 电源灯为您表明 电压供应的状况。
S/PDIF
数字式输出: 靠近光纤插口处有一个 信号
(2)
插 口, 它可以通过光纤电缆同例如效果设备的数
字式 输口相连接。
3,5-mm
(3) 在 连接处您能够连接一个具有 立体
声 插塞的商用耳机。
(4) 利用容量调节器您能调节耳机输出端的声音强
度。 在您连接一个耳机前, 请您将调节器向左方
旋转; 这样可以使您避免过响的声音弄伤。
(5) (6) (7)
3.2
背面
3.2: UCA202
图片 的背面
LINE-OUT Cinch
(5) 在 插口处您可以连接具有 插头
的音 像电缆。
LINE-IN Cinch
在 插口处您可以连接具有 插头的
(6)
音 像电缆。
OFF/ON
使用 显示器开关您可以激活显示器
(7)
功能。 输入信号被同时直接传送到耳机输出口。
95 U-CONTROL UCA202
使用说明书
4. UCA202
使用 进行工作
4.1
应用举例
TRUTH
B2031A
XENYX1204FX
U-CONTROL
UCA202
Laptop HPS3000
4.1:
图片 使用 UCA202 的连接举例
