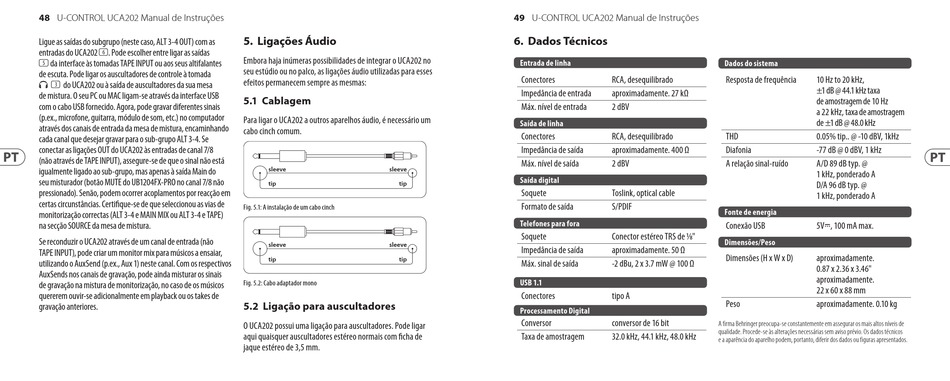

48 U-CONTROL UCA202 Manual de Instruções
Ligue as saídas do subgrupo (neste caso, ALT 3-4 OUT) com as
entradas do UCA202 (6). Pode escolher entre ligar as saídas
(5) da interface às tomadas TAPE INPUT ou aos seus altifalantes
de escuta. Pode ligar os auscultadores de controle à tomada
(3) do UCA202 ou à saída de auscultadores da sua mesa
de mistura. O seu PC ou MAC ligam-se através da interface USB
com o cabo USB fornecido. Agora, pode gravar diferentes sinais
(p.ex., microfone, guitarra, módulo de som, etc.) no computador
através dos canais de entrada da mesa de mistura, encaminhando
cada canal que desejar gravar para o sub-grupo ALT 3-4. Se
conectar as ligações OUT do UCA202 às entradas de canal 7/8
(não através de TAPE INPUT), assegure-se de que o sinal não está
igualmente ligado ao sub-grupo, mas apenas à saída Main do
seu misturador (botão MUTE do UB1204FX-PRO no canal 7/8 não
pressionado). Senão, podem ocorrer acoplamentos por reacção em
certas circunstâncias. Certifique-se de que seleccionou as vias de
monitorização correctas (ALT 3-4 e MAIN MIX ou ALT 3-4 e TAPE)
na secção SOURCE da mesa de mistura.
Se reconduzir o UCA202 através de um canal de entrada (não
TAPE INPUT), pode criar um monitor mix para músicos a ensaiar,
utilizando o AuxSend (p.ex., Aux 1) neste canal. Com os respectivos
AuxSends nos canais de gravação, pode ainda misturar os sinais
de gravação na mistura de monitorização, no caso de os músicos
quererem ouvir-se adicionalmente em playback ou os takes de
gravação anteriores.
5. Ligações Áudio
Embora haja inúmeras possibilidades de integrar o UCA202 no
seu estúdio ou no palco, as ligações áudio utilizadas para esses
efeitos permanecem sempre as mesmas:
5.1 Cablagem
Para ligar o UCA202 a outros aparelhos áudio, é necessário um
cabo cinch comum.
sleeve sleeve
tip tip
Fig. 5.1: A instalação de um cabo cinch
sleeve sleeve
tip tip
Fig. 5.2: Cabo adaptador mono
5.2 Ligação para auscultadores
O UCA202 possui uma ligação para auscultadores. Pode ligar
aqui quaisquer auscultadores estéreo normais com ficha de
jaque estéreo de 3,5 mm.
49 U-CONTROL UCA202 Manual de Instruções
6. Dados Técnicos
Entrada de linha
Conectores RCA, desequilibrado
Impedância de entrada aproximadamente. 27 kΩ
Máx. nível de entrada 2 dBV
Saída de linha
Conectores RCA, desequilibrado
Impedância de saída aproximadamente. 400 Ω
Máx. nível de saída 2 dBV
Saída digital
Soquete Toslink, optical cable
Formato de saída S/PDIF
Telefones para fora
Soquete Conector estéreo TRS de 1/8"
Impedância de saída aproximadamente. 50 Ω
Máx. sinal de saída -2 dBu, 2 x 3.7 mW @ 100 Ω
USB 1.1
Conectores tipo A
Processamento Digital
Conversor conversor de 16 bit
Taxa de amostragem 32.0 kHz, 44.1 kHz, 48.0 kHz
Dados do sistema
Resposta de frequência 10 Hz to 20 kHz,
±1 dB @ 44.1 kHz taxa
de amostragem de 10 Hz
a 22 kHz, taxa de amostragem
de ±1 dB @ 48.0 kHz
THD 0.05% tip.. @ -10 dBV, 1kHz
Diafonia -77 dB @ 0 dBV, 1 kHz
A relação sinal-ruído A/D 89 dB typ. @
1 kHz, ponderado A
D/A 96 dB typ. @
1 kHz, ponderado A
Fonte de energia
Conexão USB 5V , 100 mA max.
Dimensões/Peso
Dimensões (H x W x D) aproximadamente.
0.87 x 2.36 x 3.46"
aproximadamente.
22 x 60 x 88 mm
Peso aproximadamente. 0.10 kg
A firma Behringer preocupa-se constantemente em assegurar os mais altos níveis de
qualidade. Procede-se às alterações necessárias sem aviso prévio. Os dados técnicos
e a aparência do aparelho podem, portanto, diferir dos dados ou figuras apresentados.
