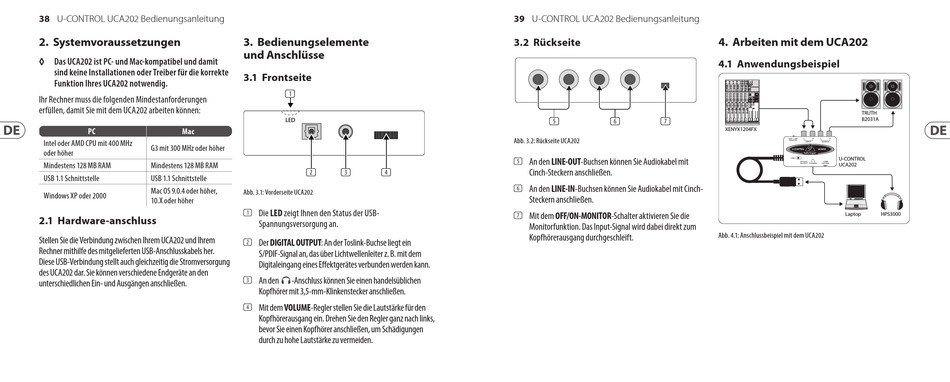

38 U-CONTROL UCA202 Bedienungsanleitung
2. Systemvoraussetzungen
◊ ◊ Das UCA202 ist PC- und Mac-kompatibel und damit
sind keine Installationen oder Treiber für die korrekte
Funktion Ihres UCA202 notwendig.
Ihr Rechner muss die folgenden Mindestanforderungen
erfüllen, damit Sie mit dem UCA202 arbeiten können:
PC
PC
Mac
Intel oder AMD CPU mit 400 MHz
G3 mit 300 MHz oder höher
oder höher
Mindestens 128 MB RAM
Mindestens 128 MB RAM
USB 1.1 Schnittstelle
USB 1.1 Schnittstelle
Mac OS 9.0.4 oder höher,
Windows XP oder 2000
10.X oder höher
2.1 Hardware-anschluss
Stellen Sie die Verbindung zwischen Ihrem UCA202 und Ihrem
Rechner mithilfe des mitgelieferten USB-Anschlusskabels her.
Diese USB-Verbindung stellt auch gleichzeitig die Stromversorgung
des UCA202 dar. Sie können verschiedene Endgeräte an den
unterschiedlichen Ein- und Ausgängen anschließen.
3. Bedienungselemente
(1)
und Anschlüsse
LED
3.1 Frontseite
(1)
LED
(2)
(3)
(2)
(3)
(4)
Abb. 3.1: Vorderseite UCA202
(1) Die LED zeigt Ihnen den Status der USB-
Spannungsversorgung an.
(2) Der DIGITAL OUTPUT: An der Toslink-Buchse liegt ein
S/PDIF-Signal an, das über Lichtwellenleiter z. B. mit dem
Digitaleingang eines Effektgerätes verbunden werden kann.
(3) An den
-Anschluss können Sie einen handelsüblichen
Kopfhörer mit 3,5-mm-Klinkenstecker anschließen.
(4) Mit dem VOLUME-Regler stellen Sie die Lautstärke für den
Kopfhörerausgang ein. Drehen Sie den Regler ganz nach links,
bevor Sie einen Kopfhörer anschließen, um Schädigungen
durch zu hohe Lautstärke zu vermeiden.
39 U-CONTROL UCA202 Bedienungsanleitung
3.2 Rückseite
(4)
(5)
(6)
Abb. 3.2: Rückseite UCA202
(5) An den LINE-OUT-Buchsen können Sie Audiokabel mit
Cinch-Steckern anschließen.
(5)
(6)
(7)
(6) An den LINE-IN-Buchsen können Sie Audiokabel mit Cinch-
Steckern anschließen.
(7) Mit dem OFF/ON-MONITOR-Schalter aktivieren Sie die
Monitorfunktion. Das Input-Signal wird dabei direkt zum
Kopfhörerausgang durchgeschleift.
4. Arbeiten mit dem UCA202
4.1 Anwendungsbeispiel
(7)
XENYX1204FX
U-CONTROL
UCA202
Abb. 4.1: Anschlussbeispiel mit dem UCA202
TRUTH
B2031A
Laptop
HPS3000
