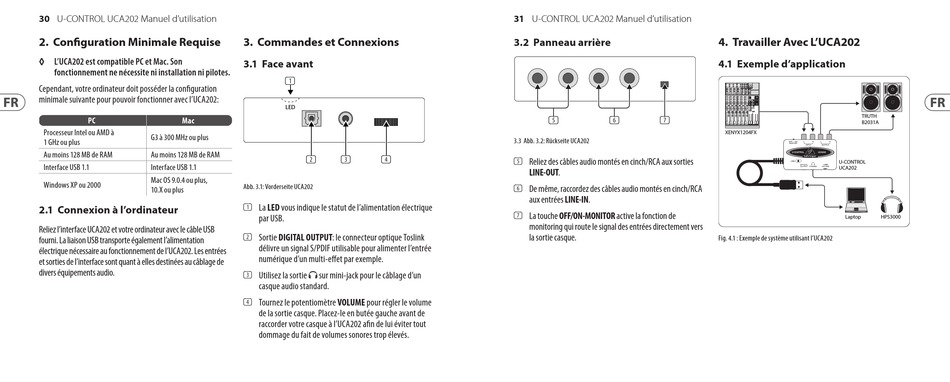

30 U-CONTROL UCA202 Manuel d'utilisation
2. Configuration Minimale Requise
◊ ◊ L'UCA202 est compatible PC et Mac. Son
fonctionnement ne nécessite ni installation ni pilotes.
Cependant, votre ordinateur doit posséder la configuration
minimale suivante pour pouvoir fonctionner avec l'UCA202:
PC PC Mac
Processeur Intel ou AMD à
G3 à 300 MHz ou plus
1 GHz ou plus
Au moins 128 MB de RAM Au moins 128 MB de RAM
Interface USB 1.1 Interface USB 1.1
Mac OS 9.0.4 ou plus,
Windows XP ou 2000
10.X ou plus
2.1 Connexion à l'ordinateur
Reliez l'interface UCA202 et votre ordinateur avec le câble USB
fourni. La liaison USB transporte également l'alimentation
électrique nécessaire au fonctionnement de l'UCA202. Les entrées
et sorties de l'interface sont quant à elles destinées au câblage de
divers équipements audio.
3. Commandes et Connexions
(1)
3.1 Face avant
LED
(1)
LED
(2) (3)
(2) (3) (4)
Abb. 3.1: Vorderseite UCA202
(1) La LED vous indique le statut de l'alimentation électrique
par USB.
(2) Sortie DIGITAL OUTPUT: le connecteur optique Toslink
délivre un signal S/PDIF utilisable pour alimenter l'entrée
numérique d'un multi-effet par exemple.
(3) Utilisez la sortie sur mini-jack pour le câblage d'un
casque audio standard.
(4) Tournez le potentiomètre VOLUME pour régler le volume
de la sortie casque. Placez-le en butée gauche avant de
raccorder votre casque à l'UCA202 afin de lui éviter tout
dommage du fait de volumes sonores trop élevés.
31 U-CONTROL UCA202 Manuel d'utilisation
3.2 Panneau arrière
(4) (5) (6)
3.3 Abb. 3.2: Rückseite UCA202
(5) (5) Reliez des câbles audio montés en cinch/RCA aux sorties (6) (7)
LINE-OUT.
(6) De même, raccordez des câbles audio montés en cinch/RCA
aux entrées LINE-IN.
(7) La touche OFF/ON-MONITOR active la fonction de
monitoring qui route le signal des entrées directement vers
la sortie casque.
4. Travailler Avec L'UCA202
4.1 Exemple d'application
(7)
XENYX1204FX
U-CONTROL
UCA202
Fig. 4.1 : Exemple de système utilisant l'UCA202
TRUTH
B2031A
Laptop HPS3000
