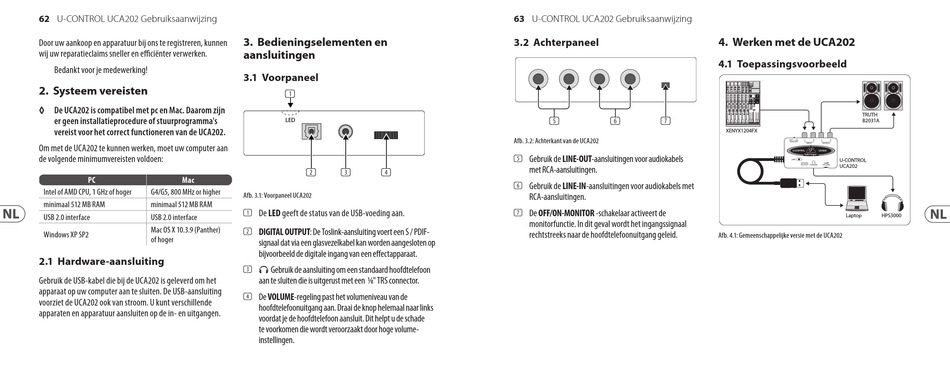

62 U-CONTROL UCA202 Gebruiksaanwijzing
Door uw aankoop en apparatuur bij ons te registreren, kunnen
wij uw reparatieclaims sneller en efficiënter verwerken.
Bedankt voor je medewerking!
2. Systeem vereisten
◊ ◊ De UCA202 is compatibel met pc en Mac. Daarom zijn
er geen installatieprocedure of stuurprogramma's
vereist voor het correct functioneren van de UCA202.
Om met de UCA202 te kunnen werken, moet uw computer aan
de volgende minimumvereisten voldoen:
PC PC Mac
Intel of AMD CPU, 1 GHz of hoger G4/G5, 800 MHz or higher
minimaal 512 MB RAM minimaal 512 MB RAM
USB 2.0 interface USB 2.0 interface
Mac OS X 10.3.9 (Panther)
Windows XP SP2
of hoger
2.1 Hardware-aansluiting
Gebruik de USB-kabel die bij de UCA202 is geleverd om het
apparaat op uw computer aan te sluiten. De USB-aansluiting
voorziet de UCA202 ook van stroom. U kunt verschillende
apparaten en apparatuur aansluiten op de in- en uitgangen.
3. Bedieningselementen en
(1)
aansluitingen
LED
3.1 Voorpaneel
(1)
LED
(2) (3)
(2) (3) (4)
Afb. 3.1: Voorpaneel UCA202
(1) De LED geeft de status van de USB-voeding aan.
(2) DIGITAL OUTPUT: De Toslink-aansluiting voert een S / PDIF-
signaal dat via een glasvezelkabel kan worden aangesloten op
bijvoorbeeld de digitale ingang van een effectapparaat.
Gebruik de aansluiting om een standaard hoofdtelefoon
(3)
aan te sluiten die is uitgerust met een 1/8" TRS connector.
(4) De VOLUME-regeling past het volumeniveau van de
hoofdtelefoonuitgang aan. Draai de knop helemaal naar links
voordat je de hoofdtelefoon aansluit. Dit helpt u de schade
te voorkomen die wordt veroorzaakt door hoge volume-
instellingen.
63 U-CONTROL UCA202 Gebruiksaanwijzing
3.2 Achterpaneel
(4) (5) (6)
Afb. 3.2: Achterkant van de UCA202
(5) Gebruik de LINE-OUT-aansluitingen voor audiokabels
met RCA-aansluitingen.
(5) (6) (7)
(6) Gebruik de LINE-IN-aansluitingen voor audiokabels met
RCA-aansluitingen.
(7) De OFF/ON-MONITOR -schakelaar activeert de
monitorfunctie. In dit geval wordt het ingangssignaal
rechtstreeks naar de hoofdtelefoonuitgang geleid.
4. Werken met de UCA202
4.1 Toepassingsvoorbeeld
(7)
XENYX1204FX
U-CONTROL
UCA202
Afb. 4.1: Gemeenschappelijke versie met de UCA202
TRUTH
B2031A
Laptop HPS3000
