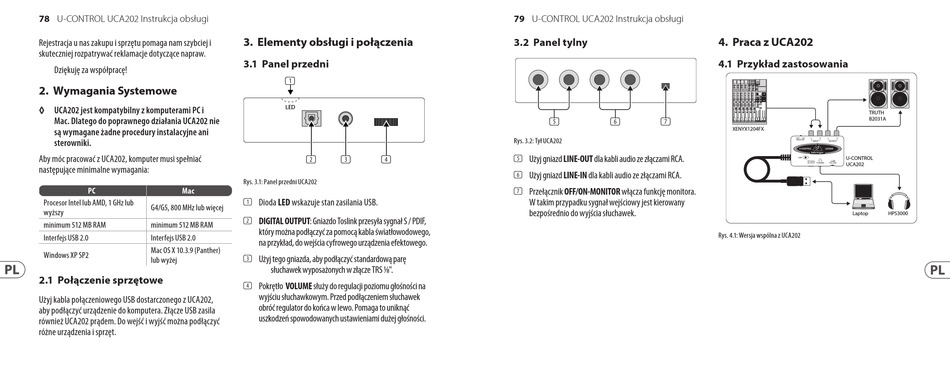

78 U-CONTROL UCA202 Instrukcja obsługi
Rejestracja u nas zakupu i sprzętu pomaga nam szybciej i
skuteczniej rozpatrywać reklamacje dotyczące napraw.
Dziękuję za współpracę!
2. Wymagania Systemowe
◊ ◊ UCA202 jest kompatybilny z komputerami PC i
Mac. Dlatego do poprawnego działania UCA202 nie
są wymagane żadne procedury instalacyjne ani
sterowniki.
Aby móc pracować z UCA202, komputer musi spełniać
następujące minimalne wymagania:
PC PC Mac
Procesor Intel lub AMD, 1 GHz lub
G4/G5, 800 MHz lub więcej
wyższy
minimum 512 MB RAM minimum 512 MB RAM
Interfejs USB 2.0 Interfejs USB 2.0
Mac OS X 10.3.9 (Panther)
Windows XP SP2
lub wyżej
2.1 Połączenie sprzętowe
Użyj kabla połączeniowego USB dostarczonego z UCA202,
aby podłączyć urządzenie do komputera. Złącze USB zasila
również UCA202 prądem. Do wejść i wyjść można podłączyć
różne urządzenia i sprzęt.
3. Elementy obsługi i połączenia
(1)
3.1 Panel przedni
LED
(1)
LED
(2) (3)
(2) (3) (4)
Rys. 3.1: Panel przedni UCA202
(1) Dioda LED wskazuje stan zasilania USB.
(2) DIGITAL OUTPUT: Gniazdo Toslink przesyła sygnał S / PDIF,
który można podłączyć za pomocą kabla światłowodowego,
na przykład, do wejścia cyfrowego urządzenia efektowego.
(3) Użyj tego gniazda, aby podłączyć standardową parę
słuchawek wyposażonych w złącze TRS 1/8".
(4) Pokrętło VOLUME służy do regulacji poziomu głośności na
wyjściu słuchawkowym. Przed podłączeniem słuchawek
obróć regulator do końca w lewo. Pomaga to uniknąć
uszkodzeń spowodowanych ustawieniami dużej głośności.
79 U-CONTROL UCA202 Instrukcja obsługi
3.2 Panel tylny
(4) (5) (6)
Rys. 3.2: Tył UCA202
(5) Użyj gniazd LINE-OUT dla kabli audio ze złączami RCA.
(5) (6) (7)
(6) Użyj gniazd LINE-IN dla kabli audio ze złączami RCA.
(7) Przełącznik OFF/ON-MONITOR włącza funkcję monitora.
W takim przypadku sygnał wejściowy jest kierowany
bezpośrednio do wyjścia słuchawek.
4. Praca z UCA202
4.1 Przykład zastosowania
(7)
XENYX1204FX
Rys. 4.1: Wersja wspólna z UCA202
TRUTH
B2031A
U-CONTROL
UCA202
Laptop HPS3000
