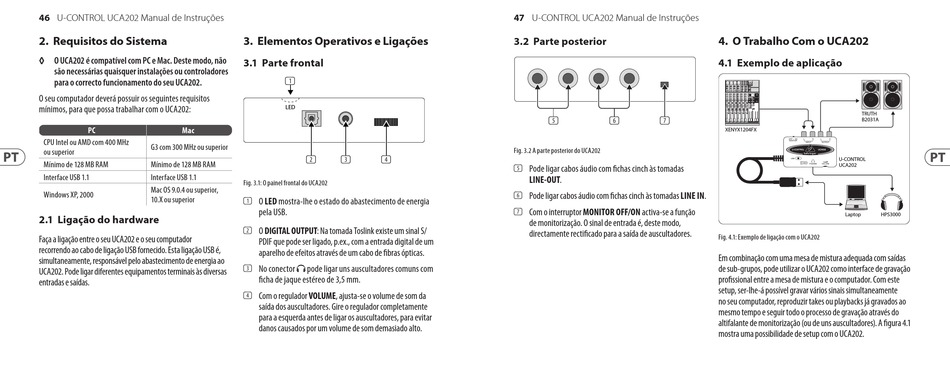

46 U-CONTROL UCA202 Manual de Instruções
2. Requisitos do Sistema
◊ ◊ O UCA202 é compatível com PC e Mac. Deste modo, não
são necessárias quaisquer instalações ou controladores
para o correcto funcionamento do seu UCA202.
O seu computador deverá possuir os seguintes requisitos
mínimos, para que possa trabalhar com o UCA202:
PC PC Mac
CPU Intel ou AMD com 400 MHz
G3 com 300 MHz ou superior
ou superior
Mínimo de 128 MB RAM Mínimo de 128 MB RAM
Interface USB 1.1 Interface USB 1.1
Mac OS 9.0.4 ou superior,
Windows XP, 2000
10.X ou superior
2.1 Ligação do hardware
Faça a ligação entre o seu UCA202 e o seu computador
recorrendo ao cabo de ligação USB fornecido. Esta ligação USB é,
simultaneamente, responsável pelo abastecimento de energia ao
UCA202. Pode ligar diferentes equipamentos terminais às diversas
entradas e saídas.
3. Elementos Operativos e Ligações
(1)
3.1 Parte frontal
LED
(1)
LED
(2) (3)
(2) (3) (4)
Fig. 3.1: O painel frontal do UCA202
(1) O LED mostra-lhe o estado do abastecimento de energia
pela USB.
(2) O DIGITAL OUTPUT: Na tomada Toslink existe um sinal S/
PDIF que pode ser ligado, p.ex., com a entrada digital de um
aparelho de efeitos através de um cabo de fibras ópticas.
(3) No conector pode ligar uns auscultadores comuns com
ficha de jaque estéreo de 3,5 mm.
(4) Com o regulador VOLUME, ajusta-se o volume de som da
saída dos auscultadores. Gire o regulador completamente
para a esquerda antes de ligar os auscultadores, para evitar
danos causados por um volume de som demasiado alto.
47 U-CONTROL UCA202 Manual de Instruções
3.2 Parte posterior
(4) (5) (6)
Fig. 3.2 A parte posterior do UCA202
(5) (6) (7)
(5) Pode ligar cabos áudio com fichas cinch às tomadas
LINE-OUT.
(6) Pode ligar cabos áudio com fichas cinch às tomadas LINE IN.
(7) Com o interruptor MONITOR OFF/ON activa-se a função
de monitorização. O sinal de entrada é, deste modo,
directamente rectificado para a saída de auscultadores.
4. O Trabalho Com o UCA202
4.1 Exemplo de aplicação
(7)
XENYX1204FX
U-CONTROL
UCA202
Fig. 4.1: Exemplo de ligação com o UCA202
Em combinação com uma mesa de mistura adequada com saídas
de sub-grupos, pode utilizar o UCA202 como interface de gravação
profissional entre a mesa de mistura e o computador. Com este
setup, ser-lhe-á possível gravar vários sinais simultaneamente
no seu computador, reproduzir takes ou playbacks já gravados ao
mesmo tempo e seguir todo o processo de gravação através do
altifalante de monitorização (ou de uns auscultadores). A figura 4.1
mostra uma possibilidade de setup com o UCA202.
TRUTH
B2031A
Laptop HPS3000
