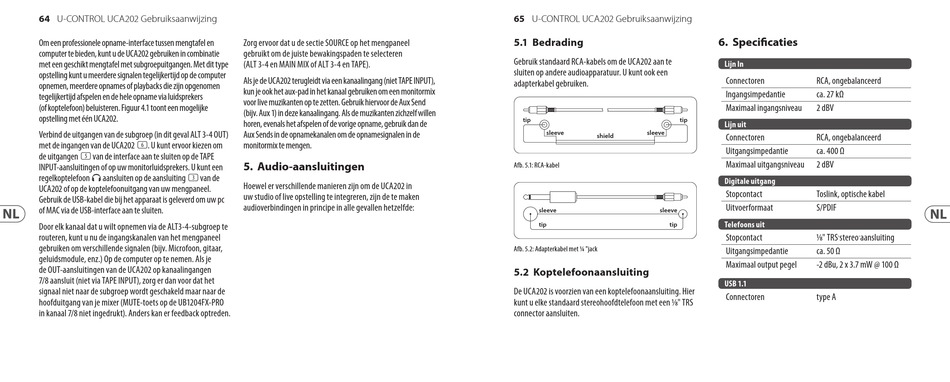

64 U-CONTROL UCA202 Gebruiksaanwijzing
Om een professionele opname-interface tussen mengtafel en
computer te bieden, kunt u de UCA202 gebruiken in combinatie
met een geschikt mengtafel met subgroepuitgangen. Met dit type
opstelling kunt u meerdere signalen tegelijkertijd op de computer
opnemen, meerdere opnames of playbacks die zijn opgenomen
tegelijkertijd afspelen en de hele opname via luidsprekers
(of koptelefoon) beluisteren. Figuur 4.1 toont een mogelijke
opstelling met één UCA202.
Verbind de uitgangen van de subgroep (in dit geval ALT 3-4 OUT)
met de ingangen van de UCA202 (6). U kunt ervoor kiezen om
de uitgangen (5) van de interface aan te sluiten op de TAPE
INPUT-aansluitingen of op uw monitorluidsprekers. U kunt een
regelkoptelefoon aansluiten op de aansluiting (3) van de
UCA202 of op de koptelefoonuitgang van uw mengpaneel.
Gebruik de USB-kabel die bij het apparaat is geleverd om uw pc
of MAC via de USB-interface aan te sluiten.
Door elk kanaal dat u wilt opnemen via de ALT3-4-subgroep te
routeren, kunt u nu de ingangskanalen van het mengpaneel
gebruiken om verschillende signalen (bijv. Microfoon, gitaar,
geluidsmodule, enz.) Op de computer op te nemen. Als je
de OUT-aansluitingen van de UCA202 op kanaalingangen
7/8 aansluit (niet via TAPE INPUT), zorg er dan voor dat het
signaal niet naar de subgroep wordt geschakeld maar naar de
hoofduitgang van je mixer (MUTE-toets op de UB1204FX-PRO
in kanaal 7/8 niet ingedrukt). Anders kan er feedback optreden.
Zorg ervoor dat u de sectie SOURCE op het mengpaneel
gebruikt om de juiste bewakingspaden te selecteren
(ALT 3-4 en MAIN MIX of ALT 3-4 en TAPE).
Als je de UCA202 terugleidt via een kanaalingang (niet TAPE INPUT),
kun je ook het aux-pad in het kanaal gebruiken om een monitormix
voor live muzikanten op te zetten. Gebruik hiervoor de Aux Send
(bijv. Aux 1) in deze kanaalingang. Als de muzikanten zichzelf willen
horen, evenals het afspelen of de vorige opname, gebruik dan de
Aux Sends in de opnamekanalen om de opnamesignalen in de
monitormix te mengen.
5. Audio-aansluitingen
Hoewel er verschillende manieren zijn om de UCA202 in
uw studio of live opstelling te integreren, zijn de te maken
audioverbindingen in principe in alle gevallen hetzelfde:
65 U-CONTROL UCA202 Gebruiksaanwijzing
5.1 Bedrading
Gebruik standaard RCA-kabels om de UCA202 aan te
sluiten op andere audioapparatuur. U kunt ook een
adapterkabel gebruiken.
tip tip
sleeve sleeve
shield
Afb. 5.1: RCA-kabel
sleeve sleeve
tip tip
Afb. 5.2: Adapterkabel met ¼ "jack
5.2 Koptelefoonaansluiting
De UCA202 is voorzien van een koptelefoonaansluiting. Hier
kunt u elke standaard stereohoofdtelefoon met een 1/8" TRS
connector aansluiten.
6. Specificaties
Lijn In
Connectoren RCA, ongebalanceerd
Ingangsimpedantie ca. 27 kΩ
Maximaal ingangsniveau 2 dBV
Lijn uit
Connectoren RCA, ongebalanceerd
Uitgangsimpedantie ca. 400 Ω
Maximaal uitgangsniveau 2 dBV
Digitale uitgang
Stopcontact Toslink, optische kabel
Uitvoerformaat S/PDIF
Telefoons uit
Stopcontact 1/8" TRS-stereo-aansluiting
Uitgangsimpedantie ca. 50 Ω
Maximaal output pegel -2 dBu, 2 x 3.7 mW @ 100 Ω
USB 1.1
Connectoren type A
