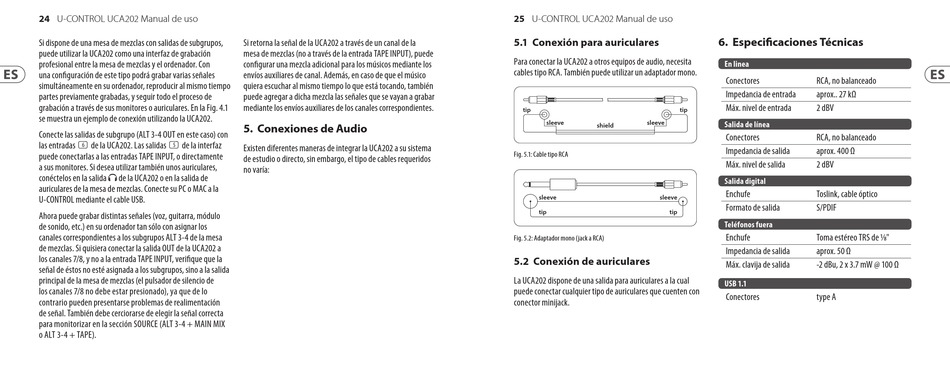

24 U-CONTROL UCA202 Manual de uso
Si dispone de una mesa de mezclas con salidas de subgrupos,
puede utilizar la UCA202 como una interfaz de grabación
profesional entre la mesa de mezclas y el ordenador. Con
una configuración de este tipo podrá grabar varias señales
simultáneamente en su ordenador, reproducir al mismo tiempo
partes previamente grabadas, y seguir todo el proceso de
grabación a través de sus monitores o auriculares. En la Fig. 4.1
se muestra un ejemplo de conexión utilizando la UCA202.
Conecte las salidas de subgrupo (ALT 3-4 OUT en este caso) con
las entradas (6) de la UCA202. Las salidas (5) de la interfaz
puede conectarlas a las entradas TAPE INPUT, o directamente
a sus monitores. Si desea utilizar también unos auriculares,
conéctelos en la salida de la UCA202 o en la salida de
auriculares de la mesa de mezclas. Conecte su PC o MAC a la
U-CONTROL mediante el cable USB.
Ahora puede grabar distintas señales (voz, guitarra, módulo
de sonido, etc.) en su ordenador tan sólo con asignar los
canales correspondientes a los subgrupos ALT 3-4 de la mesa
de mezclas. Si quisiera conectar la salida OUT de la UCA202 a
los canales 7/8, y no a la entrada TAPE INPUT, verifique que la
señal de éstos no esté asignada a los subgrupos, sino a la salida
principal de la mesa de mezclas (el pulsador de silencio de
los canales 7/8 no debe estar presionado), ya que de lo
contrario pueden presentarse problemas de realimentación
de señal. También debe cerciorarse de elegir la señal correcta
para monitorizar en la sección SOURCE (ALT 3-4 + MAIN MIX
o ALT 3-4 + TAPE).
Si retorna la señal de la UCA202 a través de un canal de la
mesa de mezclas (no a través de la entrada TAPE INPUT), puede
configurar una mezcla adicional para los músicos mediante los
envíos auxiliares de canal. Además, en caso de que el músico
quiera escuchar al mismo tiempo lo que está tocando, también
puede agregar a dicha mezcla las señales que se vayan a grabar
mediante los envíos auxiliares de los canales correspondientes.
5. Conexiones de Audio
Existen diferentes maneras de integrar la UCA202 a su sistema
de estudio o directo, sin embargo, el tipo de cables requeridos
no varía:
25 U-CONTROL UCA202 Manual de uso
5.1 Conexión para auriculares
Para conectar la UCA202 a otros equipos de audio, necesita
cables tipo RCA. También puede utilizar un adaptador mono.
tip tip
sleeve sleeve
shield
Fig. 5.1: Cable tipo RCA
sleeve sleeve
tip tip
Fig. 5.2: Adaptador mono (jack a RCA)
5.2 Conexión de auriculares
La UCA202 dispone de una salida para auriculares a la cual
puede conectar cualquier tipo de auriculares que cuenten con
conector minijack.
6. Especificaciones Técnicas
En linea
Conectores RCA, no balanceado
Impedancia de entrada aprox.. 27 kΩ
Máx. nivel de entrada 2 dBV
Salida de línea
Conectores RCA, no balanceado
Impedancia de salida aprox. 400 Ω
Máx. nivel de salida 2 dBV
Salida digital
Enchufe Toslink, cable óptico
Formato de salida S/PDIF
Teléfonos fuera
Enchufe Toma estéreo TRS de 1/8"
Impedancia de salida aprox. 50 Ω
Máx. clavija de salida -2 dBu, 2 x 3.7 mW @ 100 Ω
USB 1.1
Conectores type A
