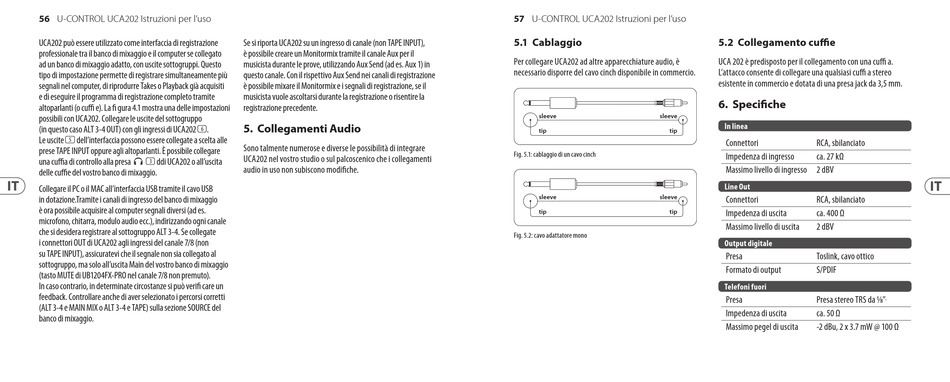

56 U-CONTROL UCA202 Istruzioni per l'uso
UCA202 può essere utilizzato come interfaccia di registrazione
professionale tra il banco di mixaggio e il computer se collegato
ad un banco di mixaggio adatto, con uscite sottogruppi. Questo
tipo di impostazione permette di registrare simultaneamente più
segnali nel computer, di riprodurre Takes o Playback già acquisiti
e di eseguire il programma di registrazione completo tramite
altoparlanti (o cuffi e). La fi gura 4.1 mostra una delle impostazioni
possibili con UCA202. Collegare le uscite del sottogruppo
(in questo caso ALT 3-4 OUT) con gli ingressi di UCA202 (6).
Le uscite (5) dell'interfaccia possono essere collegate a scelta alle
prese TAPE INPUT oppure agli altoparlanti. È possibile collegare
una cuffia di controllo alla presa (3) ddi UCA202 o all'uscita
delle cuffie del vostro banco di mixaggio.
Collegare il PC o il MAC all'interfaccia USB tramite il cavo USB
in dotazione.Tramite i canali di ingresso del banco di mixaggio
è ora possibile acquisire al computer segnali diversi (ad es.
microfono, chitarra, modulo audio ecc.), indirizzando ogni canale
che si desidera registrare al sottogruppo ALT 3-4. Se collegate
i connettori OUT di UCA202 agli ingressi del canale 7/8 (non
su TAPE INPUT), assicuratevi che il segnale non sia collegato al
sottogruppo, ma solo all'uscita Main del vostro banco di mixaggio
(tasto MUTE di UB1204FX-PRO nel canale 7/8 non premuto).
In caso contrario, in determinate circostanze si può verifi care un
feedback. Controllare anche di aver selezionato i percorsi corretti
(ALT 3-4 e MAIN MIX o ALT 3-4 e TAPE) sulla sezione SOURCE del
banco di mixaggio.
Se si riporta UCA202 su un ingresso di canale (non TAPE INPUT),
è possibile creare un Monitormix tramite il canale Aux per il
musicista durante le prove, utilizzando Aux Send (ad es. Aux 1) in
questo canale. Con il rispettivo Aux Send nei canali di registrazione
è possibile mixare il Monitormix e i segnali di registrazione, se il
musicista vuole ascoltarsi durante la registrazione o risentire la
registrazione precedente.
5. Collegamenti Audio
Sono talmente numerose e diverse le possibilità di integrare
UCA202 nel vostro studio o sul palcoscenico che i collegamenti
audio in uso non subiscono modifiche.
57 U-CONTROL UCA202 Istruzioni per l'uso
5.1 Cablaggio
Per collegare UCA202 ad altre apparecchiature audio, è
necessario disporre del cavo cinch disponibile in commercio.
sleeve sleeve
tip tip
Fig. 5.1: cablaggio di un cavo cinch
sleeve sleeve
tip tip
Fig. 5.2: cavo adattatore mono
5.2 Collegamento cuffie
UCA 202 è predisposto per il collegamento con una cuffi a.
L'attacco consente di collegare una qualsiasi cuffi a stereo
esistente in commercio e dotata di una presa jack da 3,5 mm.
6. Specifiche
In linea
Connettori RCA, sbilanciato
Impedenza di ingresso ca. 27 kΩ
Massimo livello di ingresso 2 dBV
Line Out
Connettori RCA, sbilanciato
Impedenza di uscita ca. 400 Ω
Massimo livello di uscita 2 dBV
Output digitale
Presa Toslink, cavo ottico
Formato di output S/PDIF
Telefoni fuori
Presa Presa stereo TRS da 1/8".
Impedenza di uscita ca. 50 Ω
Massimo pegel di uscita -2 dBu, 2 x 3.7 mW @ 100 Ω
